Manipulador

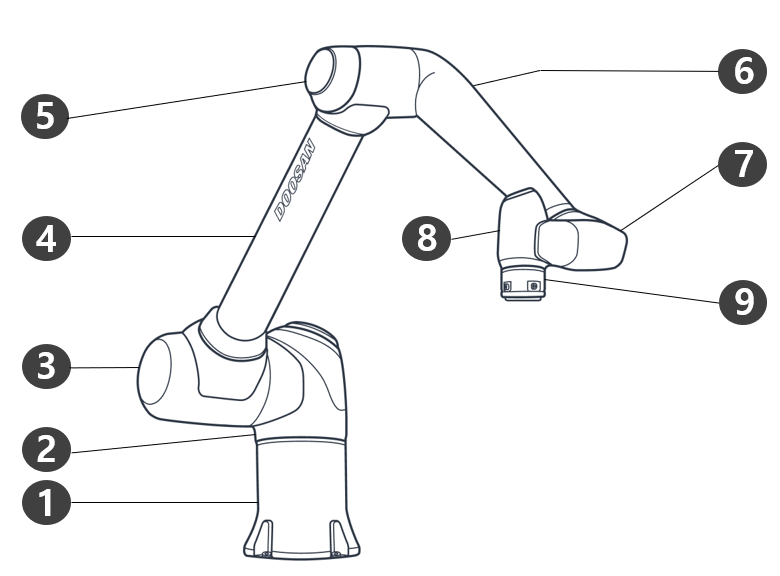

Nombres de las piezas
|
N.º |
Nombre |
N.º |
Nombre |
|---|---|---|---|
|
1 |
Base |
6 |
Link2 |
|
2 |
J1 |
7 |
J5 |
|
3 |
J2 |
8 |
J6 |
|
4 |
Link1 |
9 |
Tool Flange |
|
5 |
J3 |
10 |
|

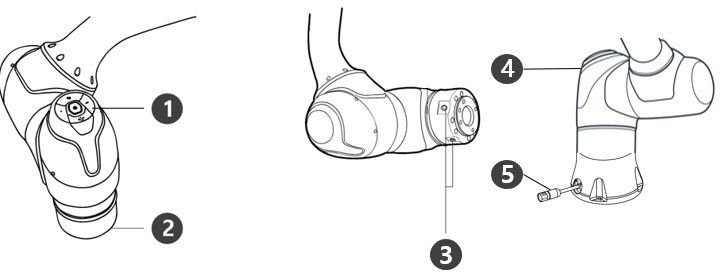

Funciones clave
|
N.º |
Elemento |
Descripción |
|---|---|---|
|
1 |
Cockpit |
[Opción] Controlador que se usa para enseñanza directa y operación. |
|
2 |
Tool flange |
Área para instalar las herramientas. |
|
3 |
Flange I/O |
Puerto E/S para control de la herramienta.
|
|
4 |
Flange LED |
Muestra el estado del robot con diferentes colores.
|
|
5 |
Connector |
Se usa para suministrar energía y para la comunicación del robot |
Controlador
|
N.º |
Elemento |
Descripción |
|---|---|---|
|
1 |
I/O connection terminal (internal) |
Se usa para conectar la controlador o los periféricos. |
|
2 |
Teach pendant cable connection terminal |
Se usa para conectar el cable de teach pendant con la controlador. |
|
3 |
Power switch |
Se usa para encender/apagar la alimentación principal de la controlador. |
|
4 |
Manipulator cable connection terminal |
Se usa para conectar el cable del manipulador a la controlador. |
|
5 |
Power connection terminal |
Se usa para conectar el suministro de energía de la controlador. |
-
Si seleccionó un controlador opcional, consulte las instrucciones en el apéndice para conectar los cables.
