Présentation du produit (CS-01P)

Noms et fonctions

N°	Élément	Description
1	I/O connection terminal (internal)	Utilisé pour connecter le contrôleur ou les périphériques.
2	Power switch	Utilisé pour allumer/éteindre l'alimentation principale du contrôleur .
3	Teach pendant cable connection terminal	Utilisé pour connecter le câble du boîtier d'apprentissage au contrôleur .
4	Robot cable connection terminal	Utilisé pour connecter le câble du robot au contrôleur .
5	Power connection terminal	Utilisé pour connecter l'alimentation du contrôleur .

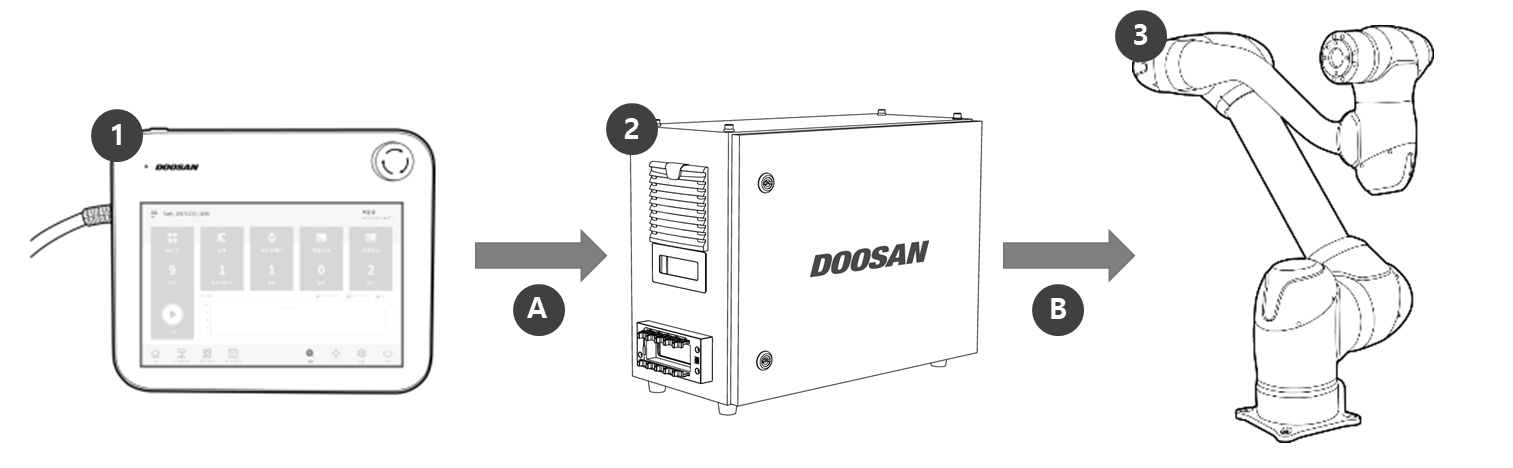

N°	Élément	Description
1	Boîtier d'apprentissage	il s'agit d'un dispositif permettant de gérer l'ensemble du système, capable d'apprendre au robot des positions particulières et de configurer les paramètres relatifs au manipulateur et au boîtier de contrôle.
2	Contrôleur	règle le mouvement du robot en fonction de la position ou du mouvement défini par le boîtier d'apprentissage. Il dispose de plusieurs ports d'E/S permettant de connecter et d'utiliser différents types d'équipements et d'appareils.
3	Manipulateur	il s'agit d'un robot industriel collaboratif pouvant réaliser des tâches de transport et d'assemblage à l'aide de divers outils.
A	Commande/ surveillance
B	Puissance/ réseau
