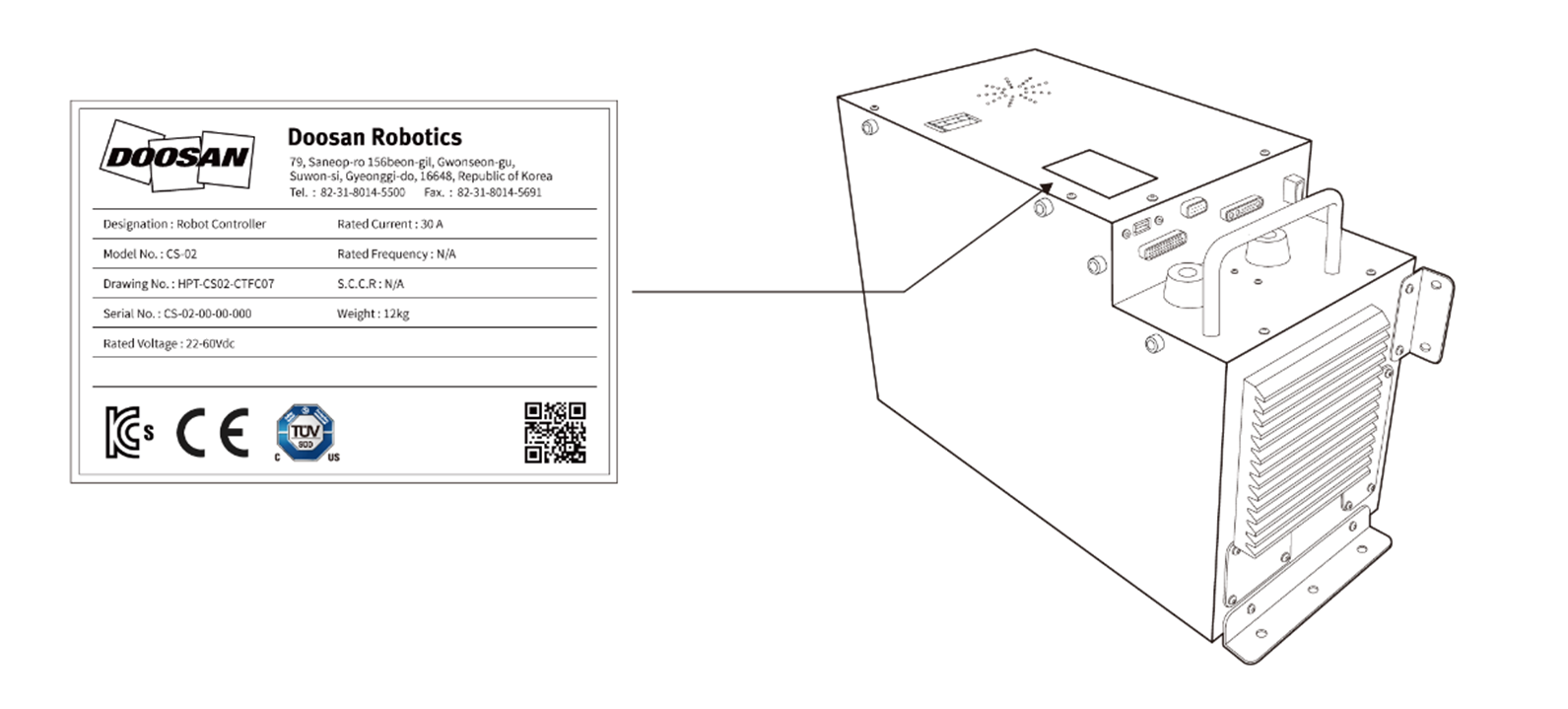

Termék bevezetése (CS-02)

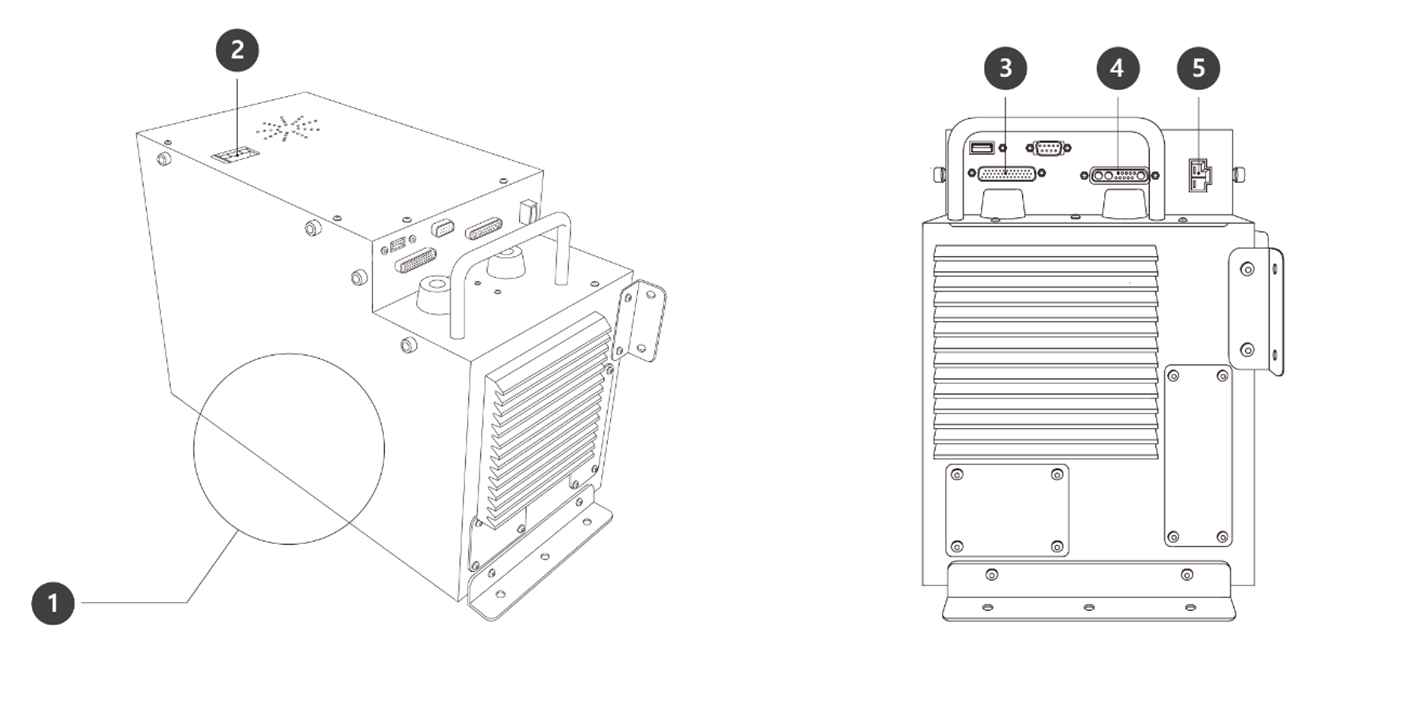

Sz.

Elem

Leírás

1

I/O connection terminal (internal)

A vezérlő és külső eszközök csatlakoztatására használható.

2

Power switch

A vezérlő  fő áramellátásának be-/kikapcsolására használható.

3

Teach pendant cable connection terminal

A betanítóegység kábelének a vezérlőhöz való csatlakoztatására használható.

4

robot cable connection terminal

A robot kábelének a vezérlőhöz való csatlakoztatására használható.

5

Power connection terminal

A vezérlő tápellátásának csatlakoztatására használható.

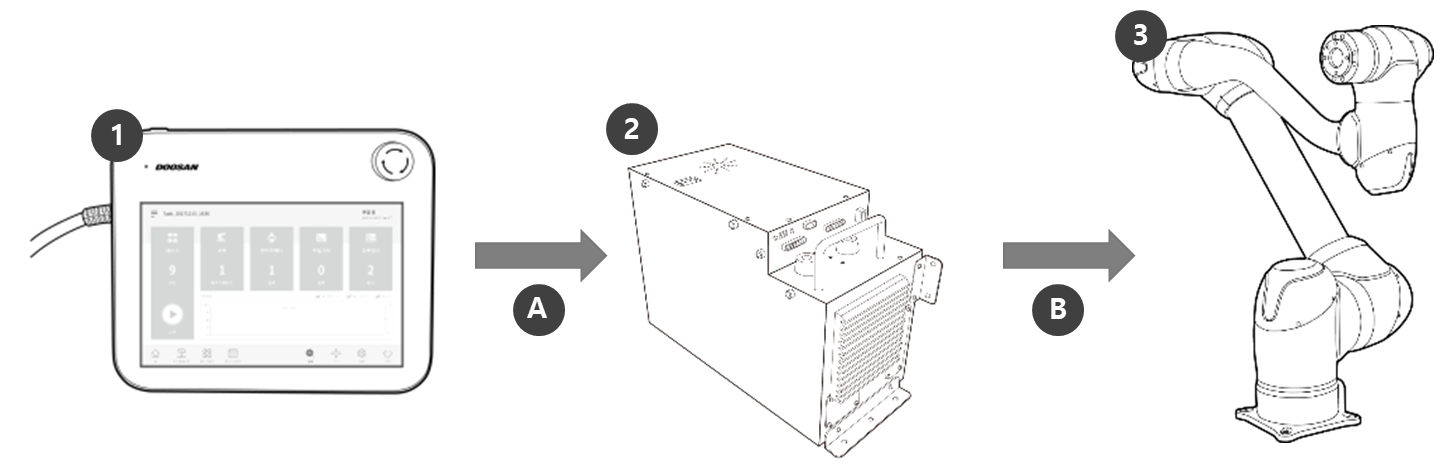

1

Betanítóegység

Olyan eszköz, amely a teljes rendszert irányítja, és képes adott pózokat tanítani a robotnak, valamint beállítani manipulátor és a vezérlő beállításait.

2

Vezérlő

A robot mozgását vezérli a betanítóegységgel beállított póz vagy mozdulat szerint. Különféle I/O portjai vannak, amelyek lehetővé teszik többféle berendezés és eszköz csatlakoztatását és használatát

3

Manipulátor

Együttműködő ipari robot, különféle szerszámokkal szállítási és összeszerelési feladatok elvégzésére képes.

A

Command/
Monitoring

B

Power Supply/
Network
