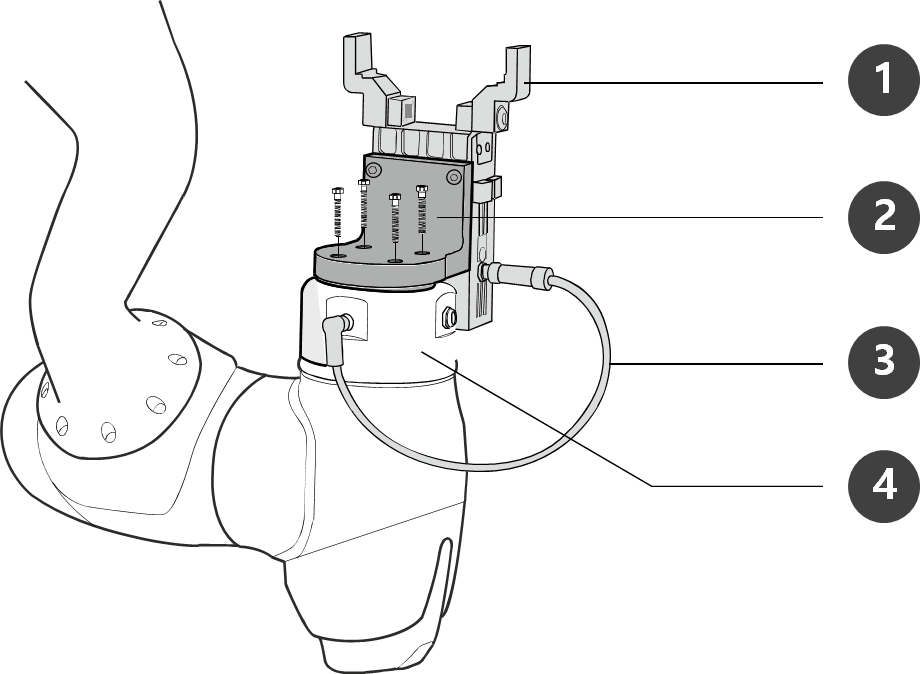

No. |
Elemento |
|
1 |
Strumento |
|
2 |
Staffa |
|
3 |
Cavo |
|
4 |
Flangia dell'attrezzo |
-
Utilizzare quattro bulloni M6 per fissare l'utensile alla flangia d'attacco.
-
Si consiglia di utilizzare una coppia di serraggio di 9 Nm per serrare i bulloni.
-
Utilizzare un perno di posizionamento Φ6 per installare con precisione il robot in una posizione fissa.
-
-
Collegare i cavi necessari ai connettori I/O della flangia dopo aver fissato l'utensile.
Nota
I metodi di fissaggio dell'utensile possono variare a seconda del modello. Per ulteriori informazioni sull'installazione, consultare il manuale fornito dal produttore.

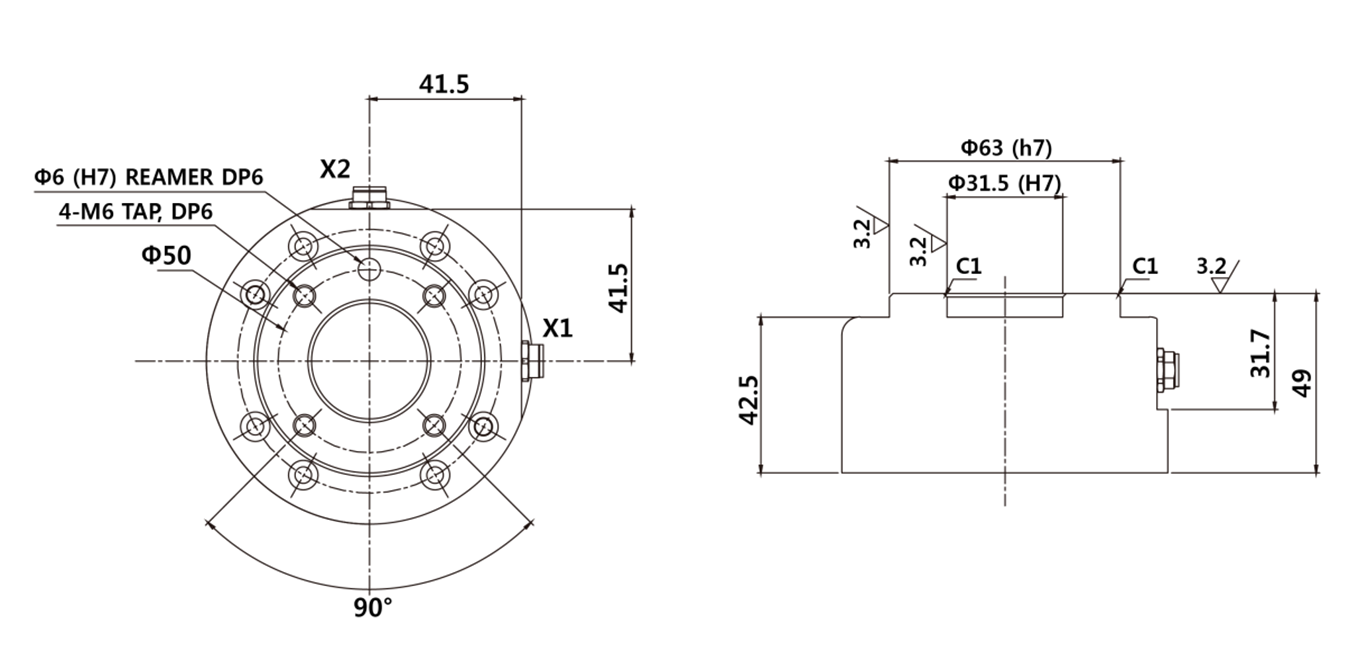

Flangia di uscita utensile, ISO 9409-1-50-4-M6
