Obbligatorio Facile 3 min
Quando si fissa la base del robot e si installa un attrezzo sulla flangia dell'utensile, sono necessari i seguenti componenti aggiuntivi:
-
M8 vite per chiave esagonale: 4EA
-
φ5 posizionare il perno di riferimento 2EA

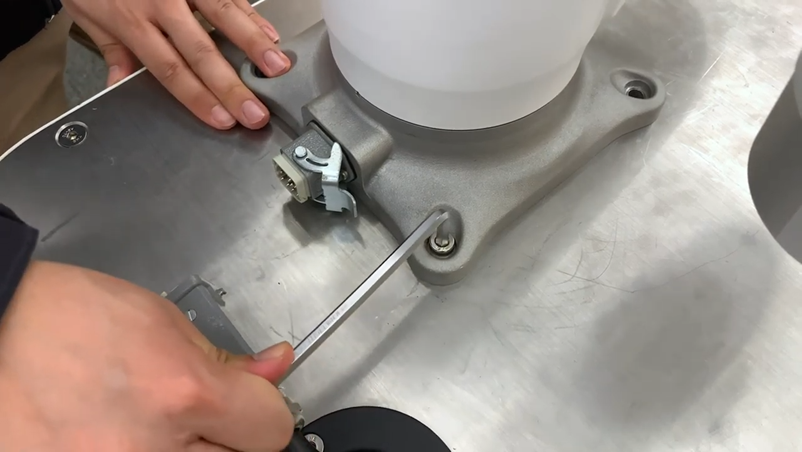

Utilizzare M8 nei quattro fori della base del robot per fissare il robot. Per ulteriori informazioni, fare riferimento Fissaggio del robota .
-
Si consiglia di utilizzare una coppia di serraggio di 20 Nm per serrare i bulloni. Utilizzare le rondelle (piatte a molla) per evitare che si allentino a causa delle vibrazioni.
-
Utilizzare due perni di riferimento Da φ5 per installare con precisione il robot in una posizione fissa.
