Manipolatore

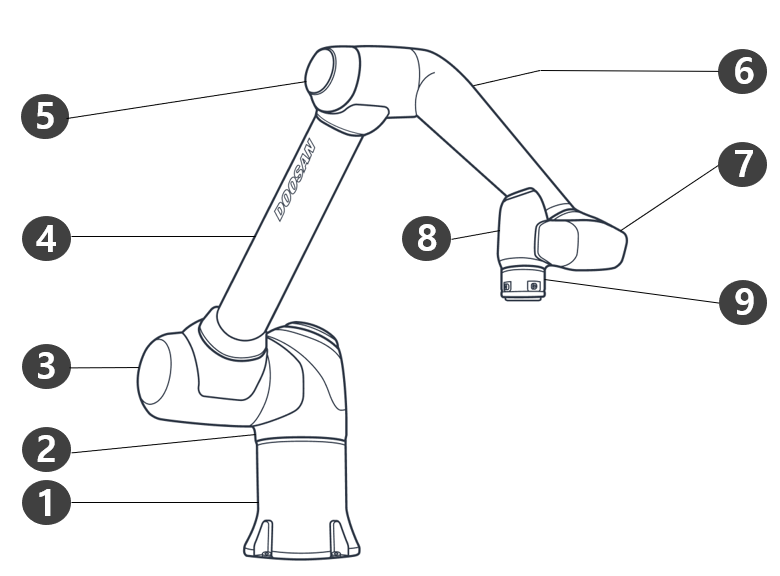

Denominazione dei componenti
|
N. |
Nome |
N. |
Nome |
|---|---|---|---|
|
1 |
Base |
6 |
Link2 |
|
2 |
J1 |
7 |
J5 |
|
3 |
J2 |
8 |
J6 |
|
4 |
Link1 |
9 |
Tool flange |
|
5 |
J3 |
10 |
|

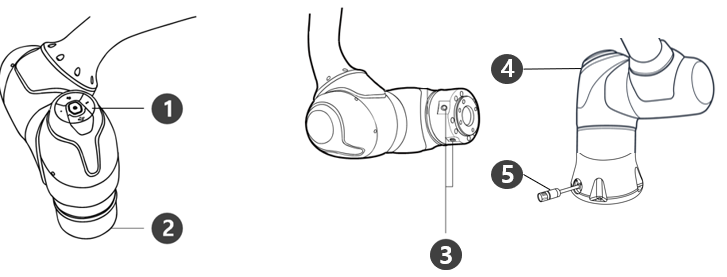

Caratteristiche principali
|
N. |
Voce |
Descrizione |
|---|---|---|
|
1 |
Cockpit |
[Opzione] Controller utilizzato per l'apprendimento diretto e l'uso. |
|
2 |
Tool Flange |
Area per l'installazione degli utensili. |
|
3 |
Flange I/O |
Porta I/O per controllo utensile.
|
|
4 |
LED |
Visualizza lo stato del robot con colori diversi. Per maggiori informazioni sullo stato del robot, fare riferimento a (2.12-it_IT) Stato e colore del LED Flangia in ciascuna modalità |
|
5 |
Connector |
Utilizzato per alimentare e comunicare col robot |

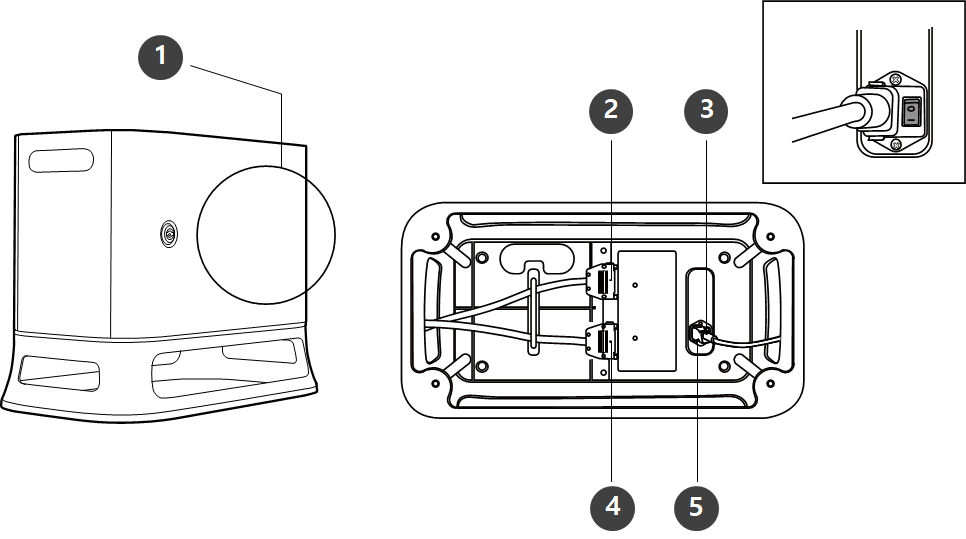

Centralina di comando
|
N. |
Voce |
Descrizione |
|---|---|---|
|
1 |
I/O connection terminal (internal) |
Utilizzato per collegare la centralina di comando o le periferiche. |
|
2 |
Teach pendant cable connection terminal |
Utilizzato per collegare il cavo della console portatile alla centralina di comando. |
|
3 |
Power switch |
Utilizzato per attivare/disattivare (ON/OFF) l'alimentazione di rete alla centralina di comando. |
|
4 |
Manipulator cable connection terminal |
Utilizzato per collegare il cavo del manipolatore alla centralina di comando. |
|
5 |
Power connection terminal |
Utilizzato per collegare l'alimentazione della centralina di comando. |
-
Se si seleziona una centralina opzionale, verificare le istruzioni in appendice relative ai cavi di collegamento
