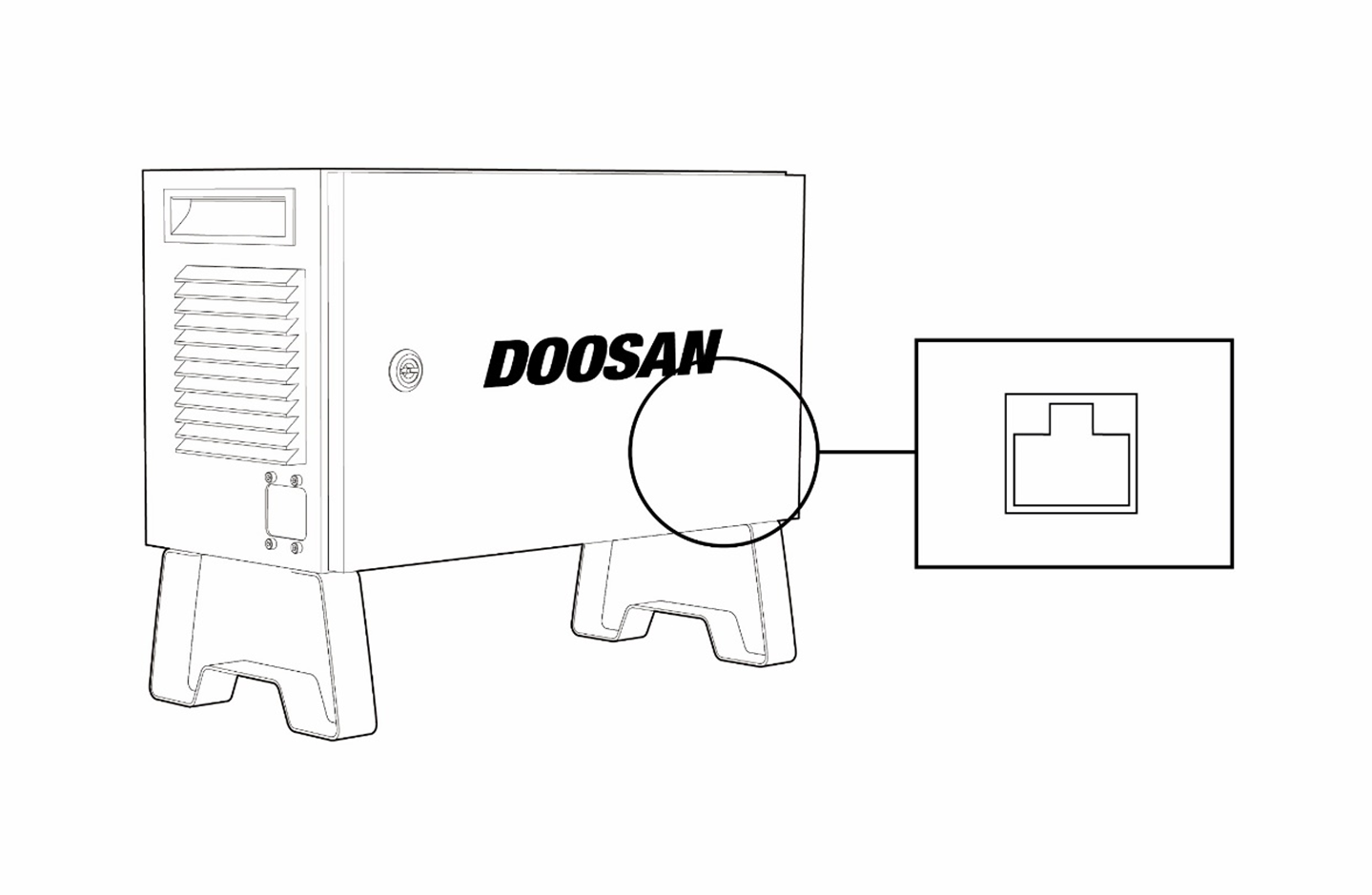

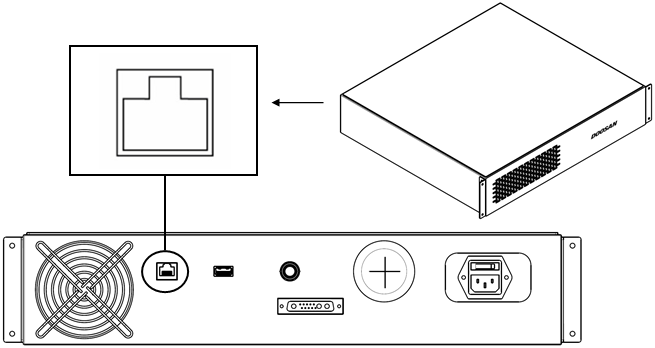

Laptop, apparecchiature TCP/IP, apparecchiature Modbus e sensori di visione possono essere collegati al terminale del connettore di rete all'interno della centralina di comando.
Collegare i cavi alle porte dedicate a seconda dell'applicazione di rete.
-
WAN: Collegamento a Internet esterna
-
LAN: Collegamento a periferiche tramite protocollo TCP/IP o Modbus
Il collegamento del cavo al terminale di connessione di rete stabilisce il collegamento di rete (vedere la figura che segue).
La porta LAN4 è utilizzata per collegare controller interni, per cui non utilizzarla per collegare altre apparecchiature.
