Denominazioni e funzioni


Manipolatore

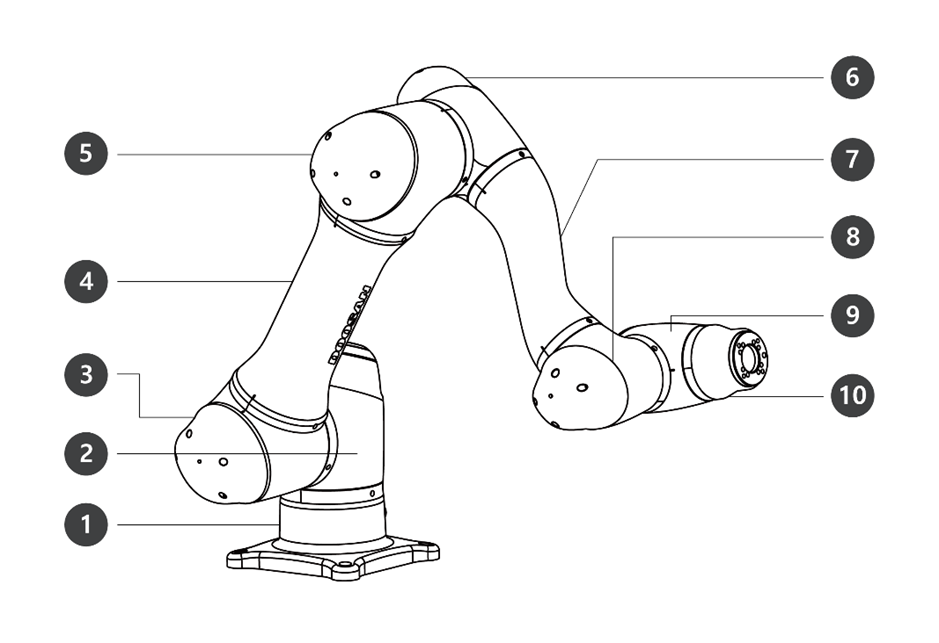

Denominazione dei componenti


N.

Nome

N.

Nome

1

Base

6

J4

2

J1

7

Link2

3

J2

8

J5

4

Link1

9

J6

5

J3

10

Tool Flange

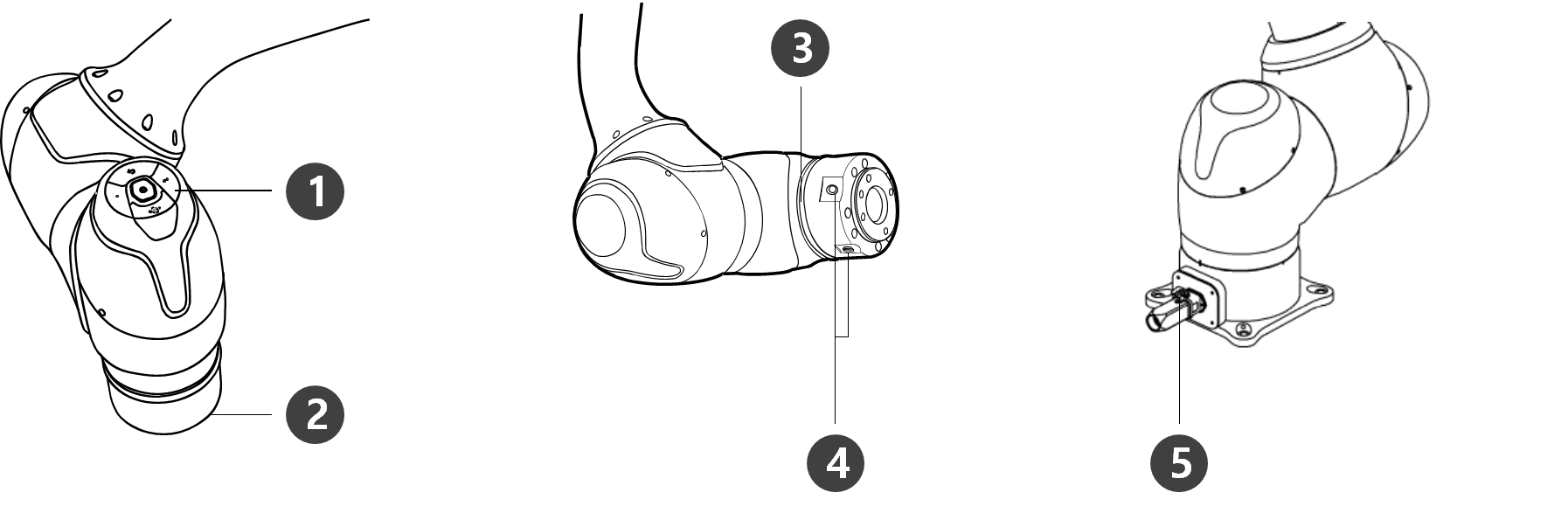

Caratteristiche principali




N.

Voce

Descrizione

1

Cockpit

[Opzione] Controller utilizzato per l'apprendimento diretto e l'uso.

2

Tool Flange

Area per l'installazione degli utensili.

3

Flange LED

Visualizza lo stato del robot in colori differenti. Per maggiori informazioni sullo stato del robot, vedere (2.12-it_IT) Stato e colore del LED Flangia in ciascuna modalità

Per la Serie H, sull'asse 1 è montato un LED supplementare per indicarne lo stato e il colore.


4

Flange I/O

Porta I/O per controllo utensile.
(ingresso digitale 3ch, uscita 3ch)

5

Connector

Utilizzato per alimentare e comunicare col robot


Centralina di comando


N.

Voce

Descrizione

1

I/O connection terminal (internal)

Utilizzato per collegare la centralina di comando o le periferiche.

2

Teach pendant cable connection terminal

Utilizzato per collegare il cavo della console portatile alla centralina di comando.

3

Power switch

Utilizzato per attivare/disattivare (ON/OFF) l'alimentazione di rete alla centralina di comando.

4

Manipulator cable connection terminal

Utilizzato per collegare il cavo del manipolatore alla centralina di comando.

5

Power connection terminal

Utilizzato per collegare l'alimentazione della centralina di comando.


  • Se si seleziona una centralina opzionale, verificare le istruzioni in appendice relative ai cavi di collegamento

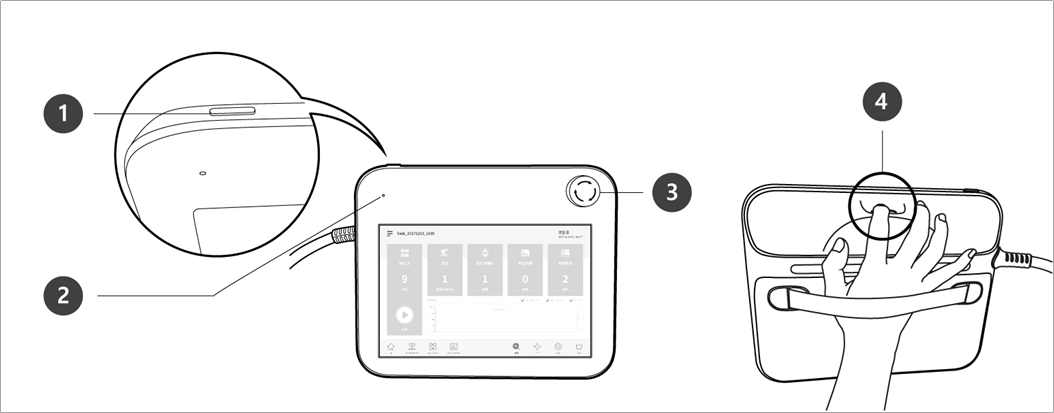

Console portatile








N.

Voce

Descrizione

1

Power button

Utilizzato per attivare/disattivare (ON/OFF) l'alimentazione di rete al Console portatile.

Per ulteriori informazioni, vedere Accensione/Spegnimento del sistema

2

Power LED

Si illumina quando l'alimentazione elettrica è presente.

3

Emergency Stop Button

In caso di emergenza, premere il pulsante per arrestare il funzionamento del robot.

4

Hand guiding button

Tenere premuto il pulsante per muovere liberamente il robot nella posizione desiderata.


Se si intende proteggere e tenere la console portatile durante il lavoro, è possibile utilizzarla in modo più semplice e sicuro utilizzando la custodia morbida fornita da Doosan Robotics
