Digital I/O
|
항목 |
설명 |
|---|---|
|
Company Logo |
Workcell Item을 제작하는 회사의 Logo 이미지를 첨부 할 수 있습니다. |
Output/Input Signal

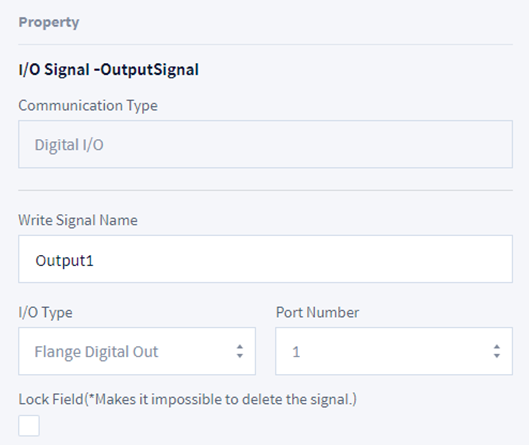

Output Signal
|
항목 |
설명 |
|---|---|
|
Write Signal Name |
추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다. |
|
I/O Type |
Digital IO 의 타입을 선택 합니다. 타입은 Controller , Flange 가 있습니다. |
|
Port Number |
Digital IO의 포트 번호를 선택 합니다. Controller 의 경우 1~16 , Flange 의 경우 1~6 까지 있습니다. |
|
Lock Field |
해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다. |

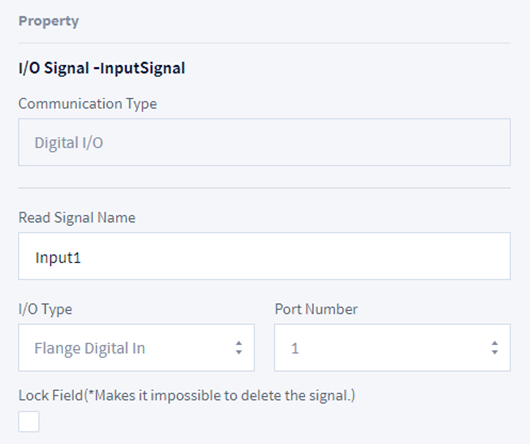

Input Signal
|
항목 |
설명 |
|---|---|
|
Read Signal Name |
추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다. |
|
I/O Type |
Digital IO 의 타입을 선택 합니다. 타입은 Controller , Flange 가 있습니다. |
|
Port Number |
Digital IO의 포트 번호를 선택 합니다. Controller 의 경우 1~16 , Flange 의 경우 1~6 까지 있습니다. |
|
Lock Field |
해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다. |
