Modbus Type | V2-manual

항목	설명
Company Logo	Workcell Item을 제작하는 회사의 Logo 이미지를 첨부 할 수 있습니다.
IP Address	연결할 Modbus Master 의 접속 주소를 지정 합니다.
Port Number	연결 할 Modbus Master 의 Port 를 지정 합니다.
Slave Id	Slave Id를 설정 합니다.

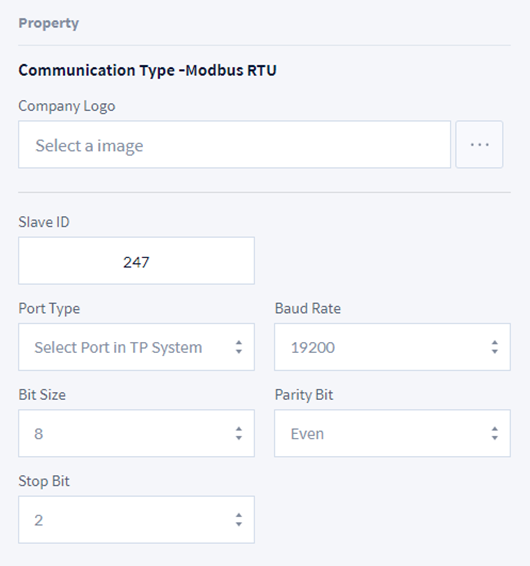

항목	설명
Company Logo	Workcell Item을 제작하는 회사의 Logo 이미지를 첨부 할 수 있습니다.
Slave ID	Slave Id를 설정 합니다.
Port Type	Serial Port Type을 선택하는 메뉴 입니다. 상위제어기 에서 연결된 Device 목록을 찾아 표시됩니다.
Baud Rate	Baud Rate를 설정 합니다.
Bit Size	Bit Size를 설정 합니다.
Parity Bit	Parity Bit를 설정 합니다.
Stop Bit	Stop Bit를 설정 합니다.

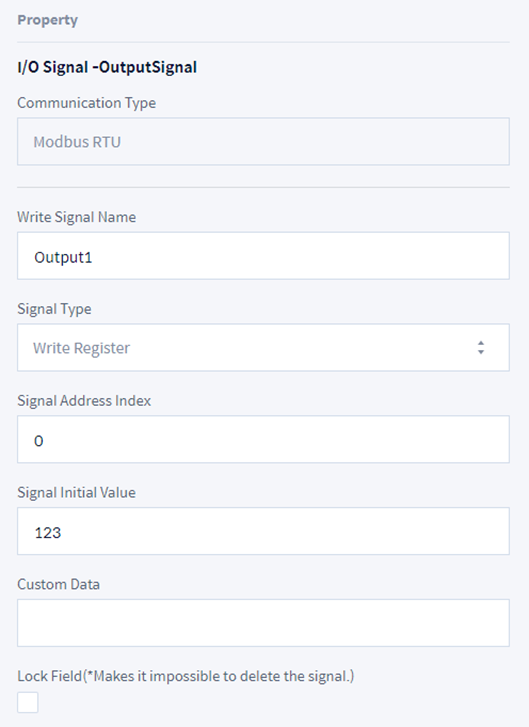

항목	설명
Write Signal Name	추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다.
Signal Type	Modbus 의 신호 타입을 선택 합니다. 신호 타입 - Write Coil, Write Register, Write Multiple Coils, Write Multiple Registers
Signal Address Index	Modbus 신호의 주소를 입력 합니다.
Signal Initial Value	신호의 기본값을 입력 합니다.
Custom Data	복수개의 값을 전달할 경우에 사용 합니다. 신호 타입이 Write Multiple Coils 또는 Write Multiple Registers 일 경우에 아래와 같은 형식으로 입력 합니다. 입력 형식 ex> 1,0,1,0,1
Lock Field	해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다.

항목	설명
Read Signal Name	추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다.
Signal Type	Modbus 의 신호 타입을 선택 합니다. 신호 타입 - Read Coil, Read Register
Signal Address Index	Modbus 신호의 주소를 입력 합니다.
Custom Data	비 활성화된 메뉴 입니다.
Lock Field	해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다.
