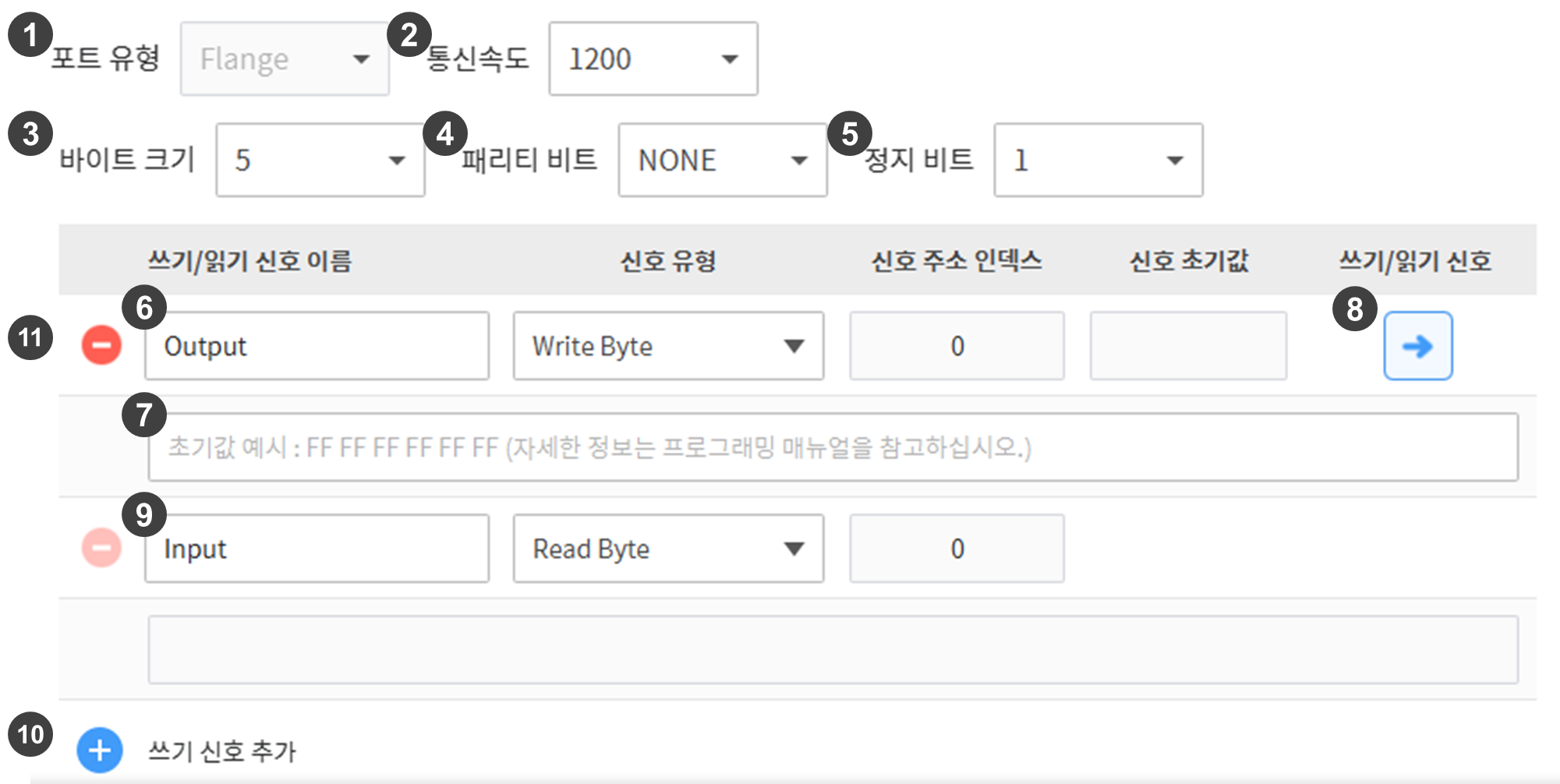

App Builder에서 워크셀 아이템의 Communication Component를 Flange Serial로 만들었을 때 해당 워크셀 아이템의 설정 화면은 다음과 같이 구성됩니다.
|
번호 |
항목 |
설명 |
|---|---|---|
|
1 |
포트 타입 |
Flange Serial은 별도의 타입을 설정할 수 없습니다. |
|
2 |
통신 속도 |
통신 속도를 설정합니다. |
|
3 |
바이트 크기 |
바이트 크기를 설정합니다. |
|
4 |
패리티 비트 |
패리티 비트를 설정합니다. |
|
5 |
정지 비트 |
정지 비트를 설정합니다. |
|
6 |
신호 이름 |
주고 받을 신호의 이름을 설정합니다. |
|
7 |
출력할 값 |
Flange Serial 출력 값을 설정합니다.
|
|
8 |
신호 전송 |
입력한 출력할 값을 연결된 장비에 전송합니다. |
|
9 |
입력된 값 |
장비에게서 입력받은 값을 출력합니다. |
|
10 |
신호 추가 |
출력할 신호를 추가합니다. |
|
11 |
신호 삭제 |
입/출력 신호를 삭제합니다. |
