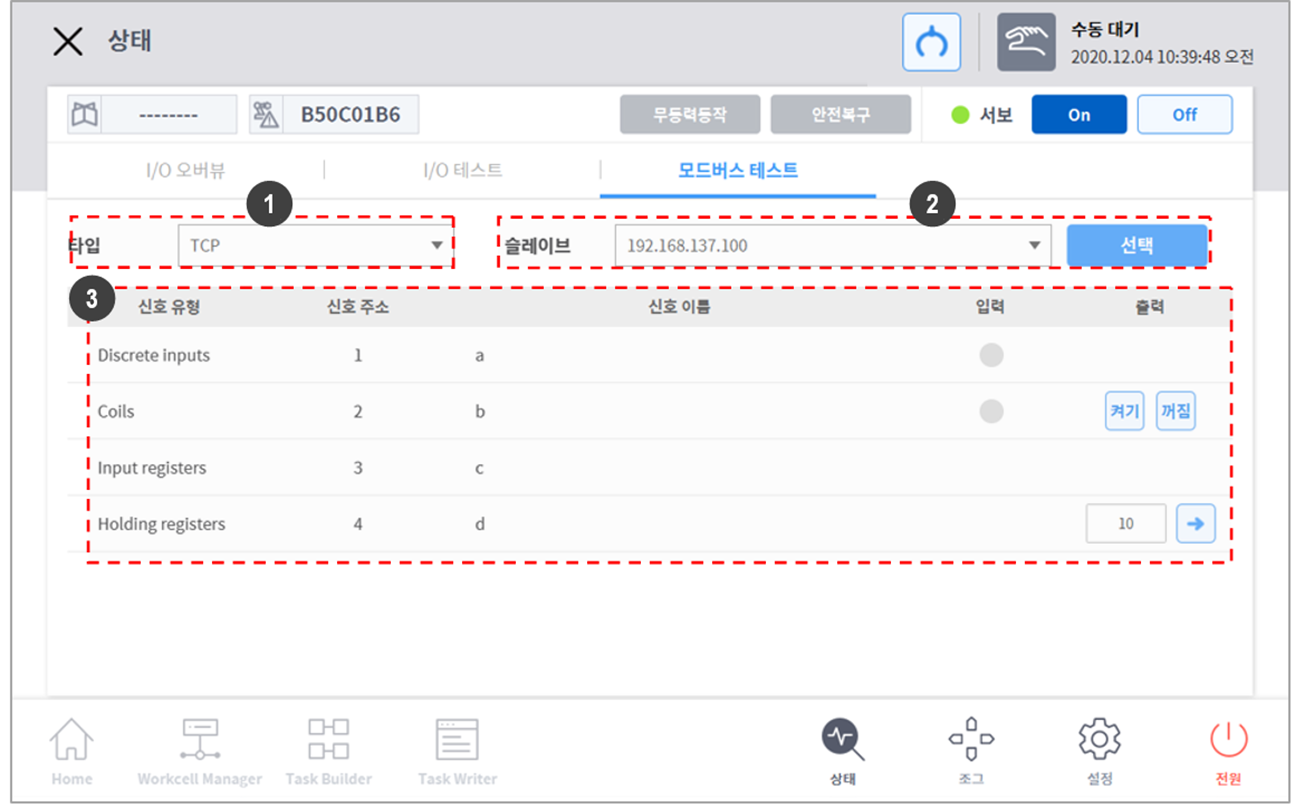

설정메뉴의 모드버스 TCP, 모드버스 RTU, 사전 설정 Modbus에서 설정한 모드버스 신호에 대한 확인과 테스트를 하기 위한 메뉴입니다.
|
번호 |
항목 |
설명 |
|
1 |
모드버스 타입 |
확인할 모드버스 타입을 선택합니다. TCP, RTU, 사전 설정 Modbus가 있습니다. |
|
2 |
슬레이브 |
선택한 타입의 모드버스에 설정된 슬레이브의 IP/Port의 목록을 보여줍니다. 선택시 해당 신호들의 목록을 표시합니다. |
|
3 |
신호 목록 |
선택한 슬레이브에 설정된 신호의 목록을 표시합니다. 입력, 출력 신호들을 확인할 수 있습니다. |
