실시간 조정 팝업창을 통해서 용접 중 용접 및 위빙 조건을 조정할 수 있습니다. 다만, 아래와 같은 조건에 따라서 일부 항목 또는 전체 항목의 조건 조정이 제한됩니다.
-
Simulation 설정 (용접구간 설정) : 제어기에서 용접기로 출력을 제한하는 Simulation 모드가 활성화된 경우 전압 / 전류 항목의 조정버튼(+, -)은 비활성화됩니다. 오프셋-Y, 오프셋-Z는 조정이 가능합니다.
-
Arc-On 설정 (용접구간 내 모션별 설정) : Arc-On 설정이 비활성화(OFF)된 경우 비용접모션이므로 모든 항목의 조정버튼(+, -)이 비활성화됩니다. 오프셋-Y, 오프셋-Z는 조정이 가능합니다.
-
위빙조건을 선택하지 않은 경우 (용접구간 설정 중 위빙조건 미선택) : 위빙조건에서 설정 가능한 오프셋-Y, 오프셋-Z 항목의 조정버튼(+, -)은 비활성화됩니다.
-
용접조건을 변경한 모션구간 (용접구간 내 모션별 용접조건 수정) 에서는 모션설정에서 조정한 용접조건이 적용되며 이 때 모든 항목의 조정버튼(+, -)은 비활성화됩니다.
-
본용접조건 구간 외(※시작가스분출구간부터 시작구간, 종료구간부터 종료가스분출구간, 용접조건설정 → 용접공정설정을 참고하세요.)에서는 모든 항목의 조정버튼(+, -)은 비활성화됩니다.

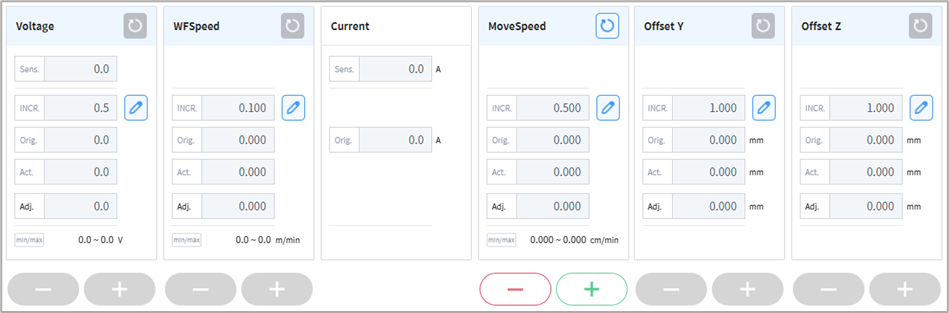

Case 1. Simulation 선택, Arc-On=ON로 설정되었으며 본용접구간인 경우
Case 2. Simulation 선택, Arc-On=ON로 설정되었으며 위빙조건을 지정하지 않은 경우
-
+, - 버튼을 누르면 조정값은 순간적으로 값이 변화하나 센싱값은 점진적으로 변화할 수 있습니다. 이는 용접 조건 설정 → 용접 공정 설정 → 용접 조건 변경 시간(초) 값과 관련이 있습니다. 실제 제어기에서 출력하는 목표값은 +, - 버튼을 누른 때로부터 용접 조건 변경 시간(초) 동안 점진적으로 변화하므로 해당 값을 조정하세요.
-
하나의 태스크에서 서로 다른 용접/위빙조건을 적용한 용접구간(Start Welding – End Welding)이 여러개 있는 경우 실시간 조정팝업에서는 새로운 용접구간 진입 시 용접조건정보 및 위빙조건 모니터링값(목표값, 조정된 목표값)은 초기 목표값으로 갱신됩니다.
