용접 조건 설정(Analog)

용접기 설정 완료 후에 용접 조건 설정을 할 수 있습니다.

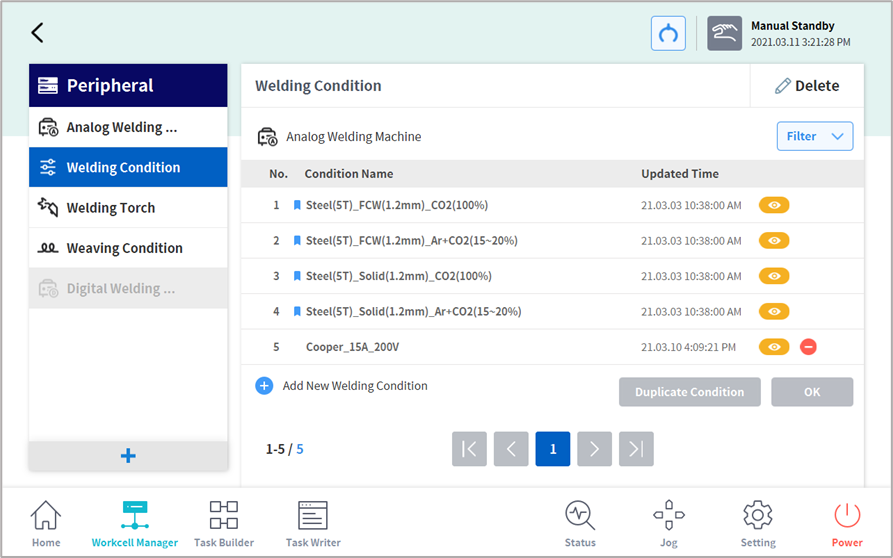

새로운 용접 조건을 만들거나 기존의 용접 조건을 수정/삭제하는 것이 가능합니다. 또한, 모든 용접 조건을 리스트 형태로 확인하고, 필터 기능을 이용하여 검색 및 정렬할 수 있습니다.

용접 조건은 기본 용접 조건과 사용자 생성 용접 조건이 있습니다. 기본 용접 조건을 그대로 활용하거나 기본 용접 조건을 토대로 새로운 용접 조건을 추가할 수 있습니다.

  • 기본 용접 조건 : Interface Setting의 설정 항목을 이용하여 생성된 초기 용접 조건.
    ( image2022-1-21_16-32-50.png 아이콘 표시) 해당 조건으로 용접 태스크를 수행하거나 다른 이름으로 복제하여 수정할 수 있습니다. 삭제는 불가능합니다. 아날로그 용접기의 경우, 기본 용접 조건이 4개 제공됩니다.

  • 사용자 생성 용접 조건 : 기본 용접 설정 항목을 이용하여 사용자가 생성하는 용접 조건. 수정, 복제, 삭제가 가능합니다.


용접 조건 설정 화면을 실행하기 위해, 아날로그 용접 조건(Analog Welding Condition) 워크셀 아이템 화면으로 진입합니다. 신규 추가( image2022-1-21_16-33-29.png  Add New Welding Condition 버튼) 또는 용접 조건 보기( image2022-1-21_16-33-39.png 버튼)으로 설정 팝업창을 실행할 수 있습니다.

신규 추가 경우에는 기본으로 제공되는 용접 조건과 동일한 값이 입력된 상태로 실행되므로, 이를 이용하여 설정을 변경하여 다른 이름으로 저장할 수 있습니다.

  • 용접 조건 신규 추가로 실행 : 용접 조건 리스트 하단의 image2022-1-21_16-33-29.png Add New Welding Condition 버튼을 눌러 팝업창을 실행하여 신규 추가할 수 있습니다. 기본값이 적용되어 있으며 원하는 값으로 재입력한 후 저장합니다.

  • 용접 조건 보기로 실행 : 용접 조건 리스트의 image2022-1-21_16-33-39.png 버튼을 눌러 팝업창을 실행합니다. 편집(Edit) 버튼을 눌러, 입력 가능한 모드로 전환한 후 수정이 가능합니다.


기본 용접조건은 사용자의 입력 편의를 위해 예시로 제공되는 조건으로 해당 조건에서의 용접품질을 보장하지 않습니다. 용접품질은 전압/전류/속도 등의 용접 조건 외에도 부재의 재질, 자세, stick-out 등 다양한 변수에 따라서 달라지므로 좋은 품질을 위해서는 용접전문가의 개입이 필요합니다.
