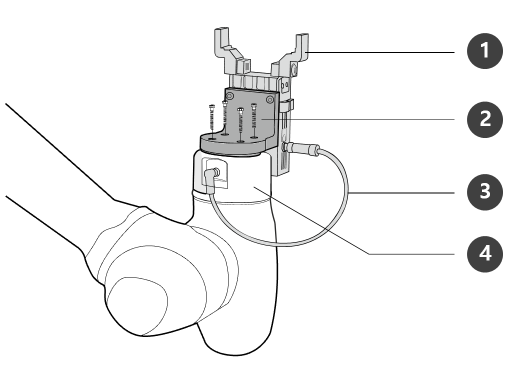

Lp |
Element |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-
Przymocować narzędzie do uchwytu narzędzia za pomocą czterech śrub M6.
-
Zalecamy stosowanie momentu dokręcenia śrub 9 Nm.
-
Za pomocą znacznika Φ6 określić dokładnie stałe miejsce montażu robota.
-
-
Podłączyć niezbędne przewody do we/wy kołnierza po zamocowaniu narzędzia.
Uwaga
Metoda mocowania narzędzia może się różnić w zależności od narzędzia. Aby uzyskać więcej informacji na temat montażu narzędzia, należy skorzystać z podręcznika dostarczonego przez producenta narzędzia.

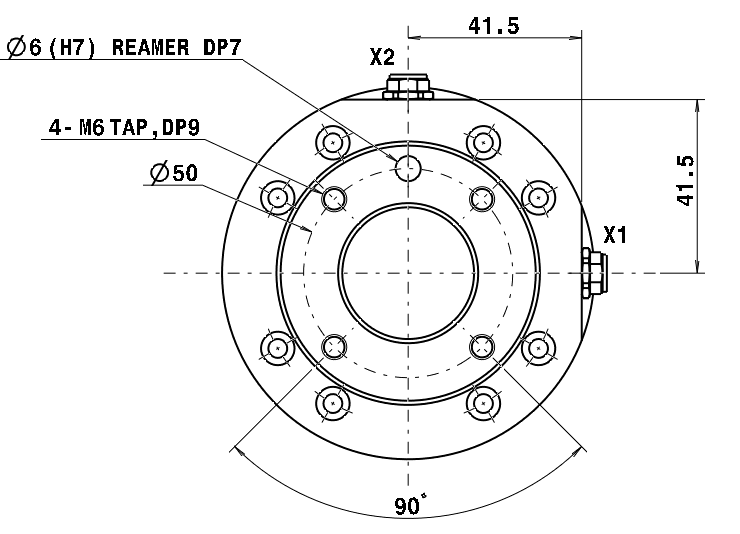

Kołnierz do montażu narzędzia, ISO 9409-1-50-4-M6
