Laptopy, urządzenia TCP/IP, urządzenia Modbus i czujniki wizyjne można podłączyć do zacisku złącza sieciowego znajdującego się wewnątrz sterownika.
Podłączyć kable do odpowiednich gniazd w sposób zgodny z zastosowaniem sieciowym.
-
WAN: Do zewnętrznego łączenia z Internetem
-
LAN: Do podłączania urządzeń peryferyjnych z wykorzystaniem protokołu TCP/IP lub Modbus

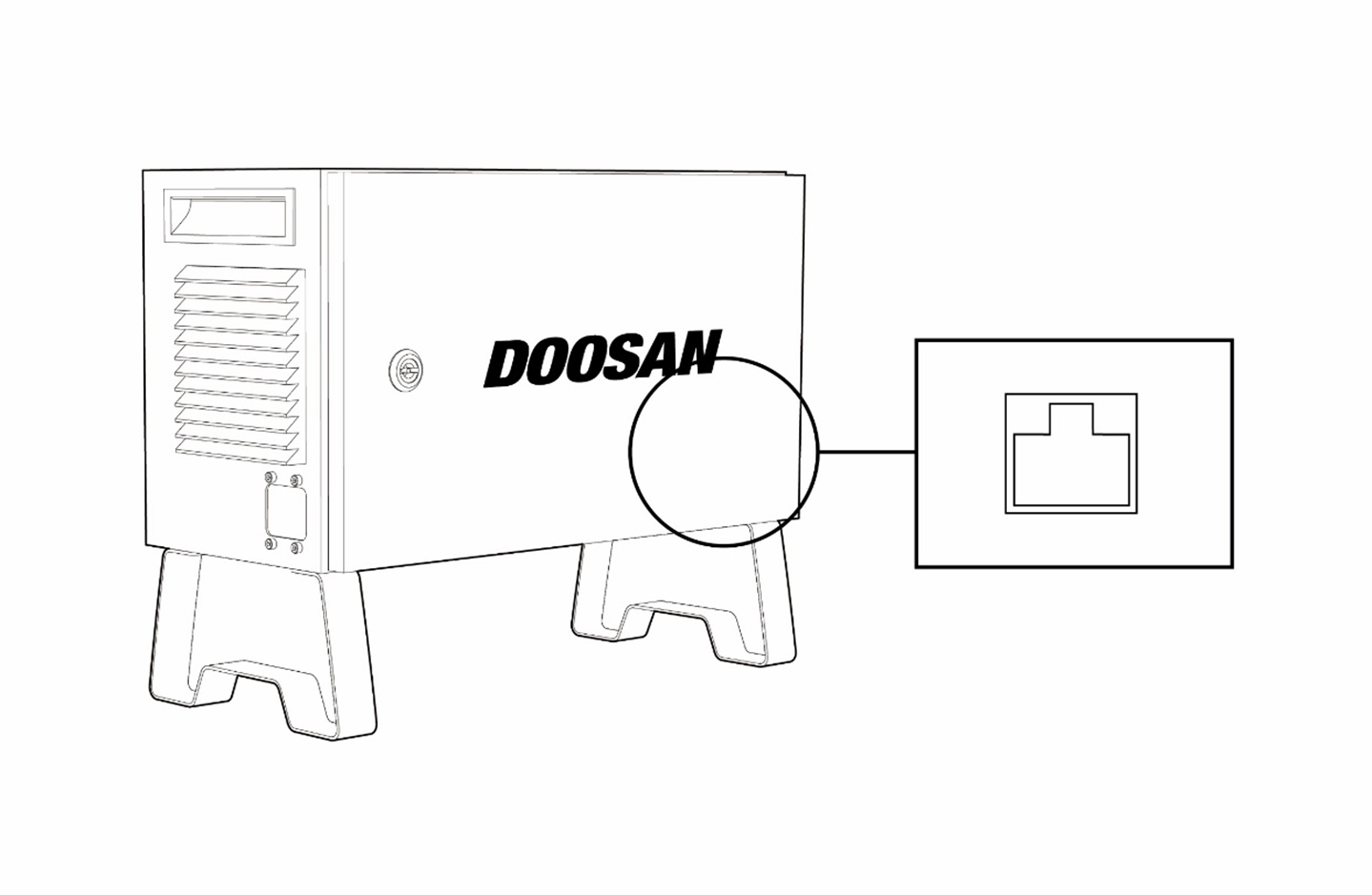

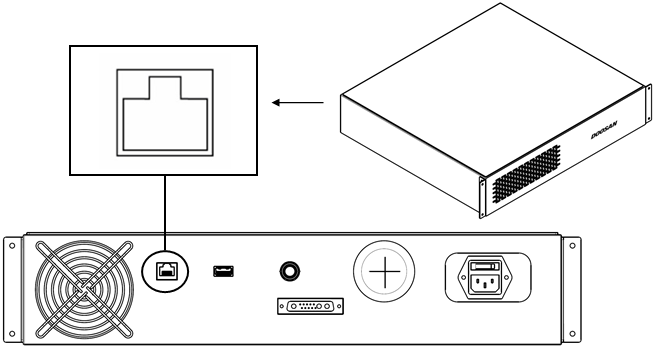

Podłączenie kabla do zacisku połączenia sieciowego powoduje nawiązanie połączenia z siecią (patrz rysunek poniżej).
Port LAN4 służy do podłączania sterowników wewnętrznych, dlatego nie należy podłączać do niego innych urządzeń.
