Obowiązkowe Łatwe 1 min

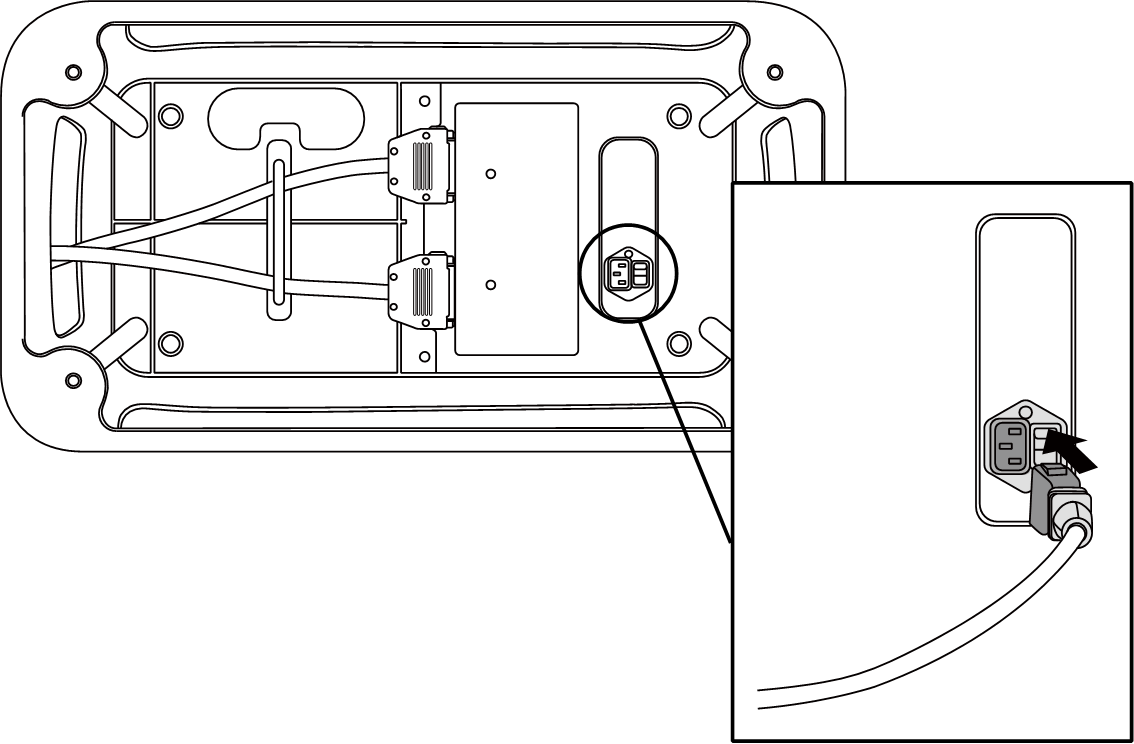

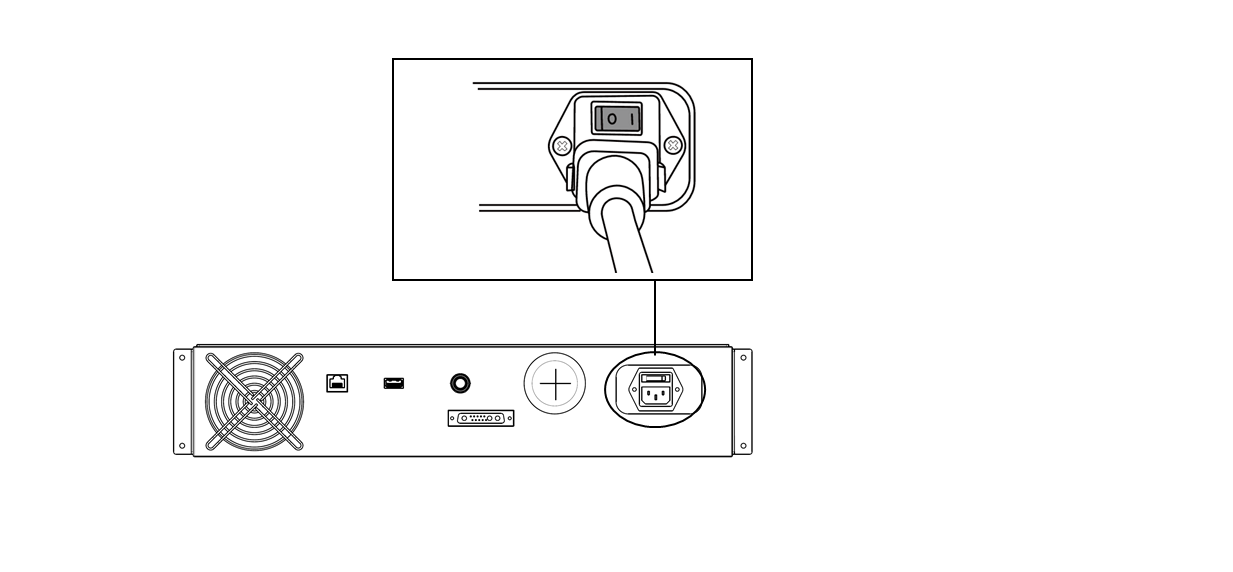

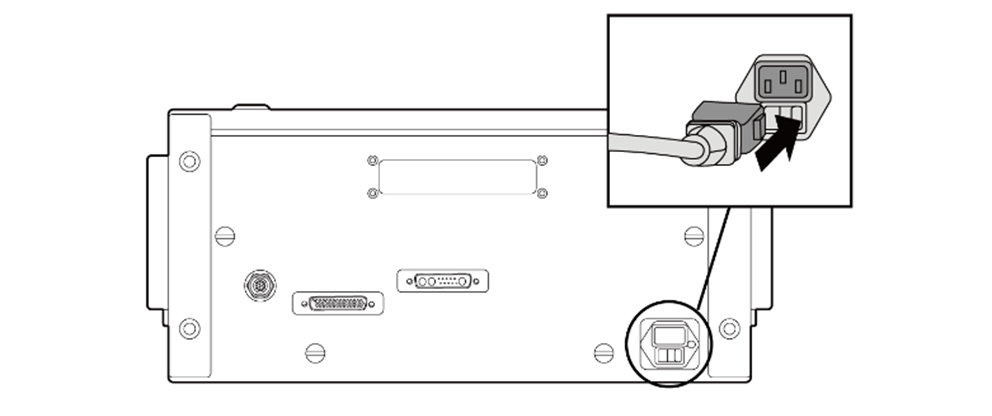

Aby zasilać kontroler, podłącz kabel zasilający skrzynki sterowniczej do standardowego gniazda zasilania IEC.
-
Po podłączeniu przewodu zasilającego należy upewnić się, że odkurzacz automatyczny jest prawidłowo uziemiony (połączenie z masą elektryczną).
-
Ustanowić wspólną masę dla wszystkich urządzeń w systemie za pomocą nieużywanych śrub związanych z symbolem uziemienia wewnątrz sterownika. Przewód uziemiający musi spełniać maksymalne natężenie prądu znamionowego systemu.
-
Aby uzyskać więcej informacji, patrz Doprowadzanie zasilania do sterownika.
Zasilacz musi spełniać minimalne wymagania, takie jak uziemienie i wyłączniki automatyczne. Parametry elektryczne dołączonego sterownika AC są następujące:
Zasilacz musi spełniać minimalne wymagania, takie jak uziemienie i wyłączniki automatyczne. Parametry elektryczne dołączonego sterownika AC są następujące:
Zasilacz musi spełniać minimalne wymagania, takie jak uziemienie i wyłączniki automatyczne. Parametry elektryczne dołączonego sterownika AC są następujące:
Zasilacz musi spełniać minimalne wymagania, takie jak uziemienie i wyłączniki automatyczne. Parametry elektryczne dołączonego sterownika AC są następujące:
Zasilacz musi spełniać minimalne wymagania, takie jak uziemienie i wyłączniki automatyczne. Parametry elektryczne dołączonego sterownika AC są następujące:
|
Parametr |
Dane techniczne |
|---|---|
|
Napięcie wejściowe |
100 – 240 VAC |
|
Bezpiecznik zasilania wejściowego (@100-240V) |
15 A |
|
Częstotliwość wejściowa |
47 – 63 Hz |
Informacje na temat opcjonalnego sterownika można znaleźć w następującym dodatku.
