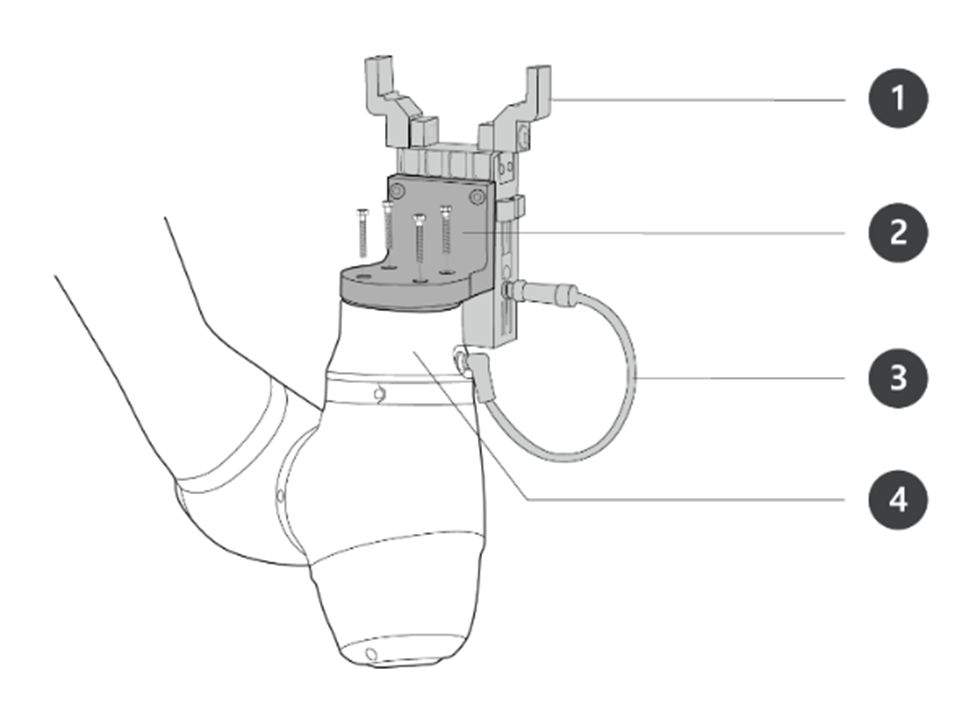

No. |
Element |
|
1 |
Narzędzia |
|
2 |
Wspornik |
|
3 |
Kabel |
|
4 |
Kołnierz narzędzia |
-
Przymocować narzędzie do uchwytu narzędzia za pomocą czterech śrub M6.
-
Zalecamy stosowanie momentu dokręcenia śrub 9 Nm.
-
Za pomocą znacznika Φ6 określić dokładnie stałe miejsce montażu robota.
-
-
Podłączyć niezbędne przewody do we/wy kołnierza po zamocowaniu narzędzia.
Uwaga
Metoda mocowania narzędzia może się różnić w zależności od narzędzia. Aby uzyskać więcej informacji na temat montażu narzędzia, należy skorzystać z podręcznika dostarczonego przez producenta narzędzia.

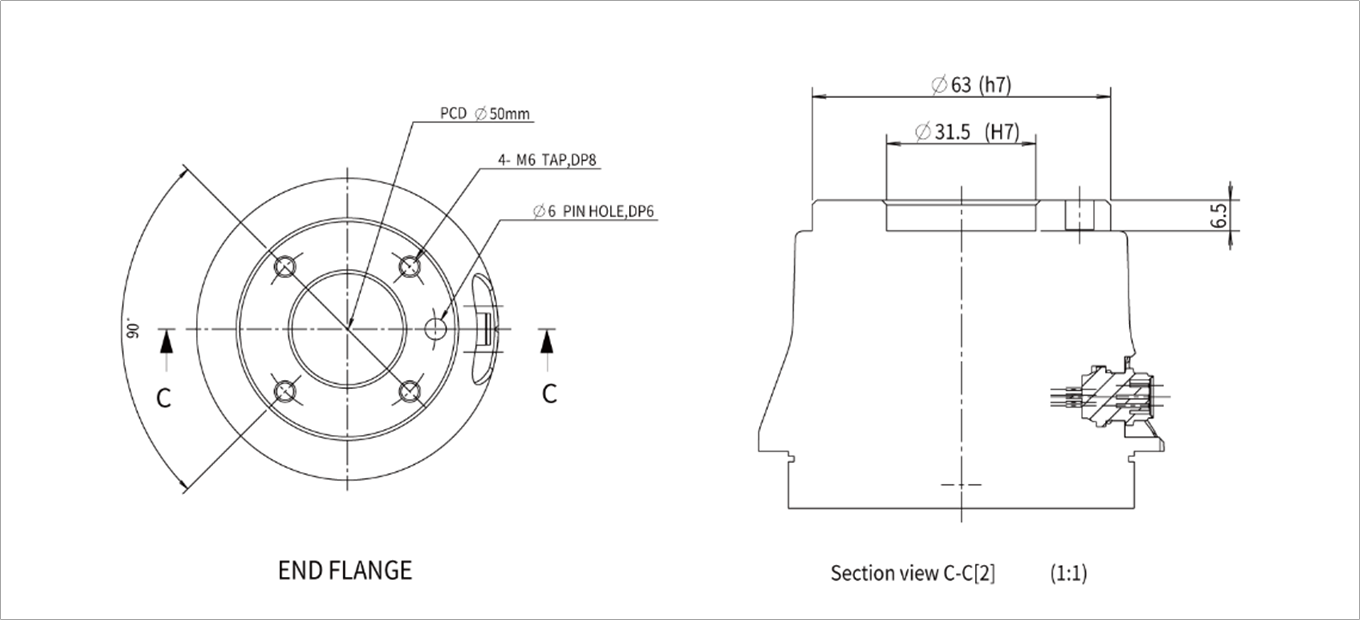

Kołnierz wyjściowy narzędzia, ISO 9409-1-50-4-M6
