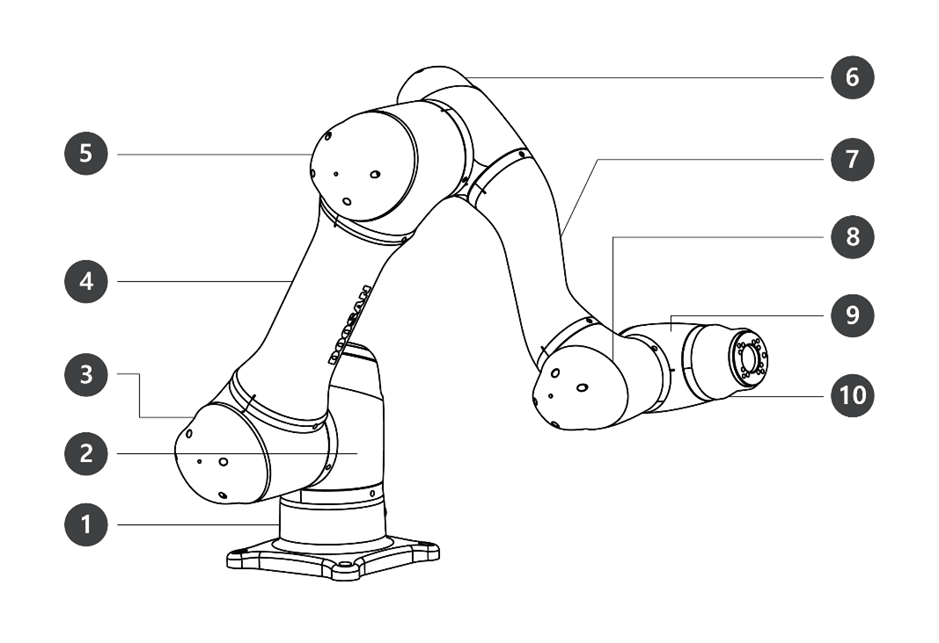

Nome de cada parte
|
No. |
Nome |
No. |
Nome |
|---|---|---|---|
|
1 |
Base |
6 |
J4 |
|
2 |
J1 |
7 |
Link2 |
|
3 |
J2 |
8 |
J5 |
|
4 |
Link1 |
9 |
J6 |
|
5 |
J3 |
10 |
Flange da ferramenta |

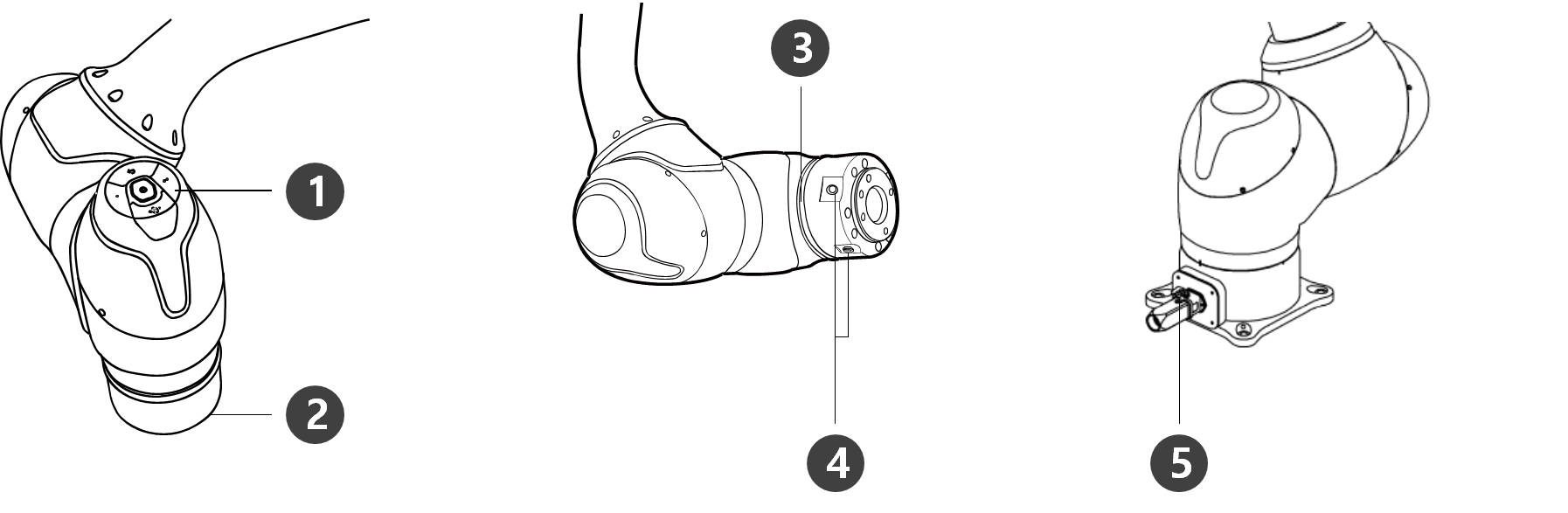

Principais caraterísticas
|
No. |
Item |
Descrição |
|---|---|---|
|
1 |
Cockpit |
[Opção] Este é um botão de ação para ensino e operação diretos. |
|
2 |
|
A área onde a ferramenta deve ser instalada. |
|
3 |
LED da flange |
Cor indica o estado do robot. (2.12-pt_PT) Estado específico do modo e cores do LED da flangeConsulte para obter mais informações sobre o estado do robô. Para a série H, é fornecido um LED adicional no eixo 1, indicando o mesmo estado e cor.
|
|
4 |
E/S da flange |
Portas de E/S para controle de ferramentas.
|
|
5 |
Conector |
Usado para aplicação de energia e comunicação do robô. |

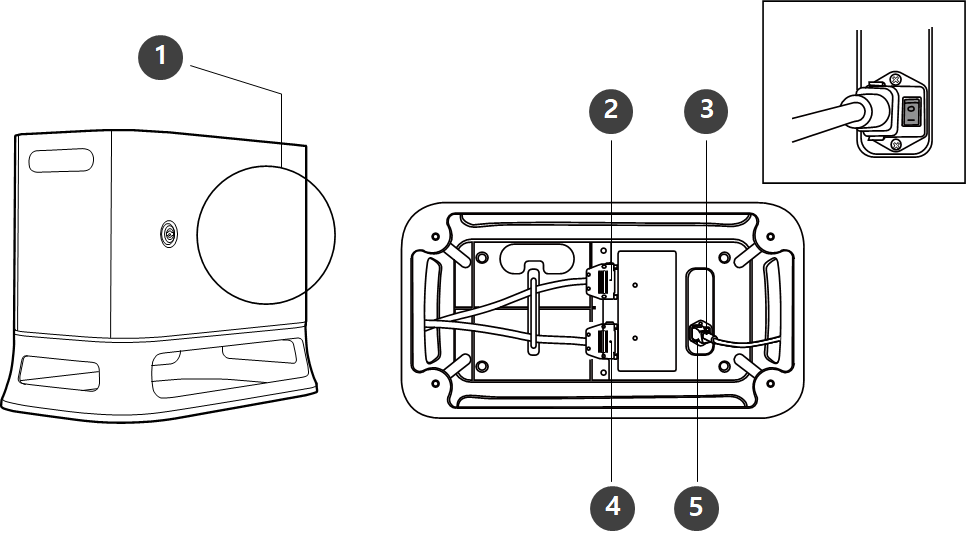

Controlador
|
No. |
Item |
Descrição |
|---|---|---|
|
1 |
Ligação E/S (interna) |
Pode ser ligado ao controlador de outro robô ou ao dispositivo periférico. |
|
2 |
Ligação do cabo pendente de costura |
Conete o cabo do pendente de costura ao controlador. |
|
3 |
Interrutor de alimentação |
Permite ligar ou desligar a alimentação principal do controlador. |
|
4 |
Ligação do cabo do coletor |
Ligue o controlador ao controlador. |
|
5 |
Ligação de alimentação |
Ligue a alimentação ao controlador. |
-
Se selecionou um controlador opcional, consulte o manual do utilizador no Anexo e ligue-o para o utilizar.

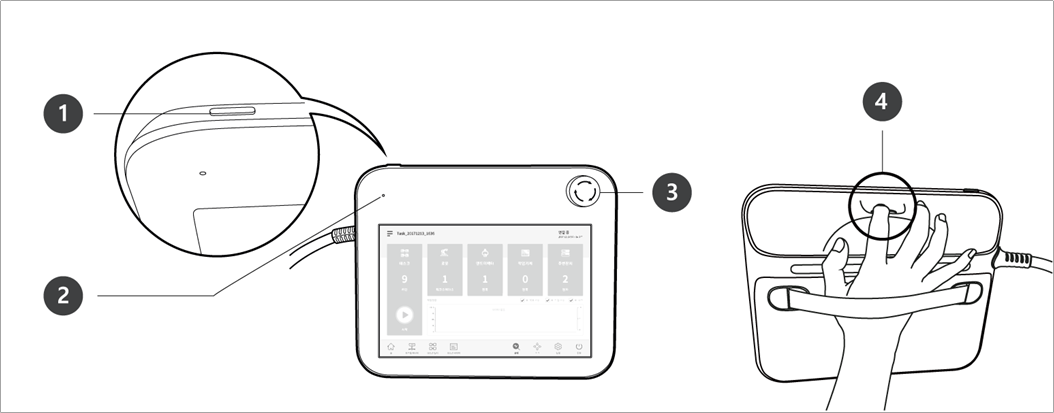

Pendente de costura
|
Não |
Item |
Descrição |
|---|---|---|
|
1 |
Botão de alimentação |
A alimentação elétrica do pendente de costura pode ser ligada ou desligada. Ligar/desligar o sistema Para obter mais informações, consulte . |
|
2 |
LED de alimentação |
Acende-se quando a alimentação está ligada. |
|
3 |
Botão de paragem de emergência |
Em caso de emergência, o robot pode ser parado premindo o botão. |
|
4 |
Botão de orientação da mão |
Pode manter o robot premido e movê-lo para a posição pretendida premindo o botão. |
-
Se precisar de proteger e montar a suspensão Teach durante o seu trabalho, as nossas coberturas macias tornarão a sua utilização mais segura e fácil.
