Ovladač obsahuje dvě svorky TBEN, které umožňují vstup externích kodérů. Podporují fáze A, B a Z jako vstupy a provádějí počítání založené na 12V ss. Fázi S lze navíc použít jako snímač spuštění dopravníku.
-
Pro zajištění maximální přesnosti vstupu dodržujte následující: Ke snížení šumu používejte stíněné kroucené dvojlinky.
-
Připojte stínění kabelu k uzemňovací svorce uvnitř ovladač.
-
V případě vstupů fáze S připojte odpor typu pull-up nebo pull-down podle typu senzoru(NPN/PNP), aby se zabránilo plovoucímu proudu.
Na obrázku níže je ukázka konfigurace kodéru a senzoru, proto se na ni podívejte při vytváření připojení.

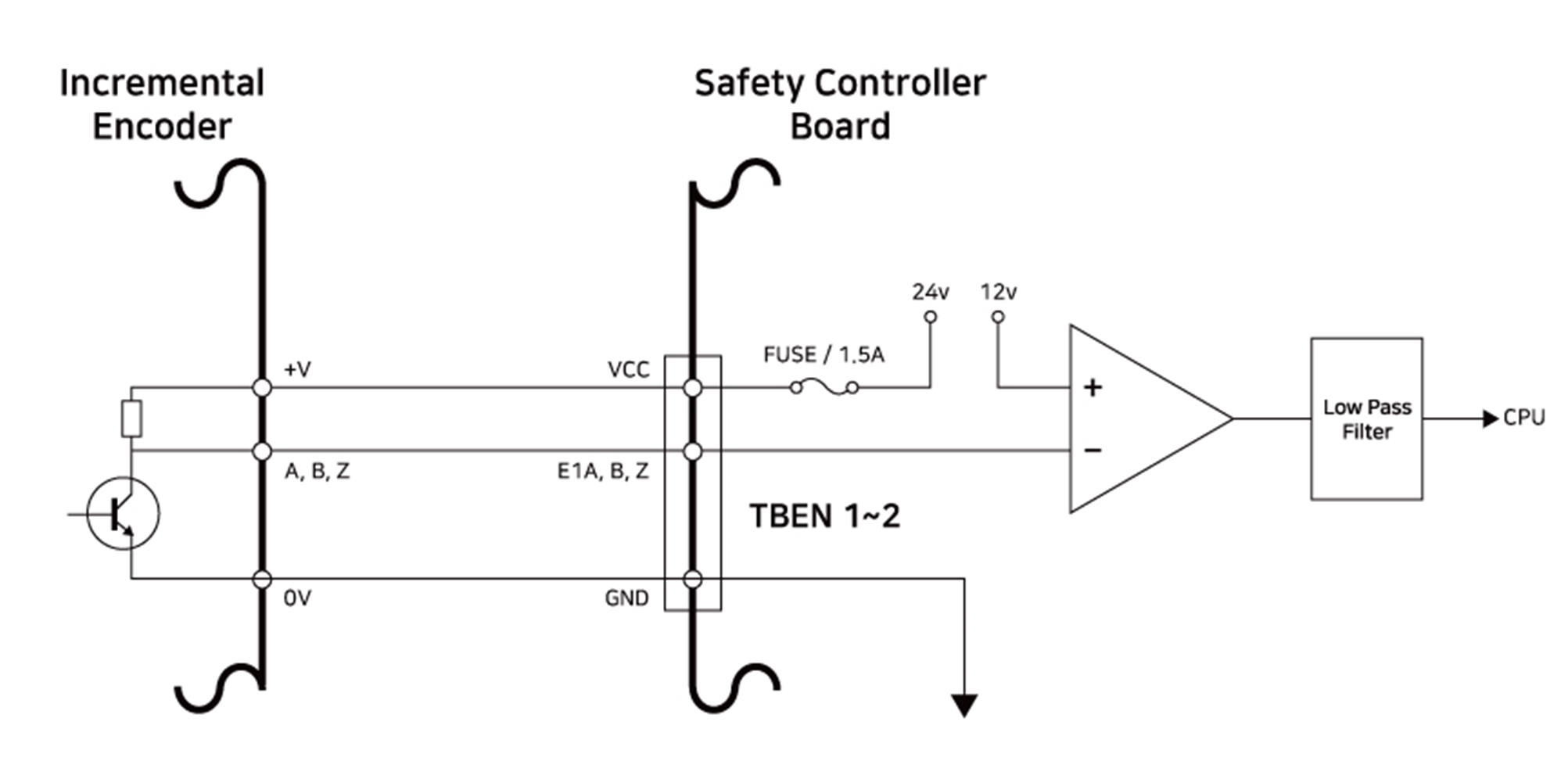

Připojení inkrementálního kodéru fáze A, B, Z

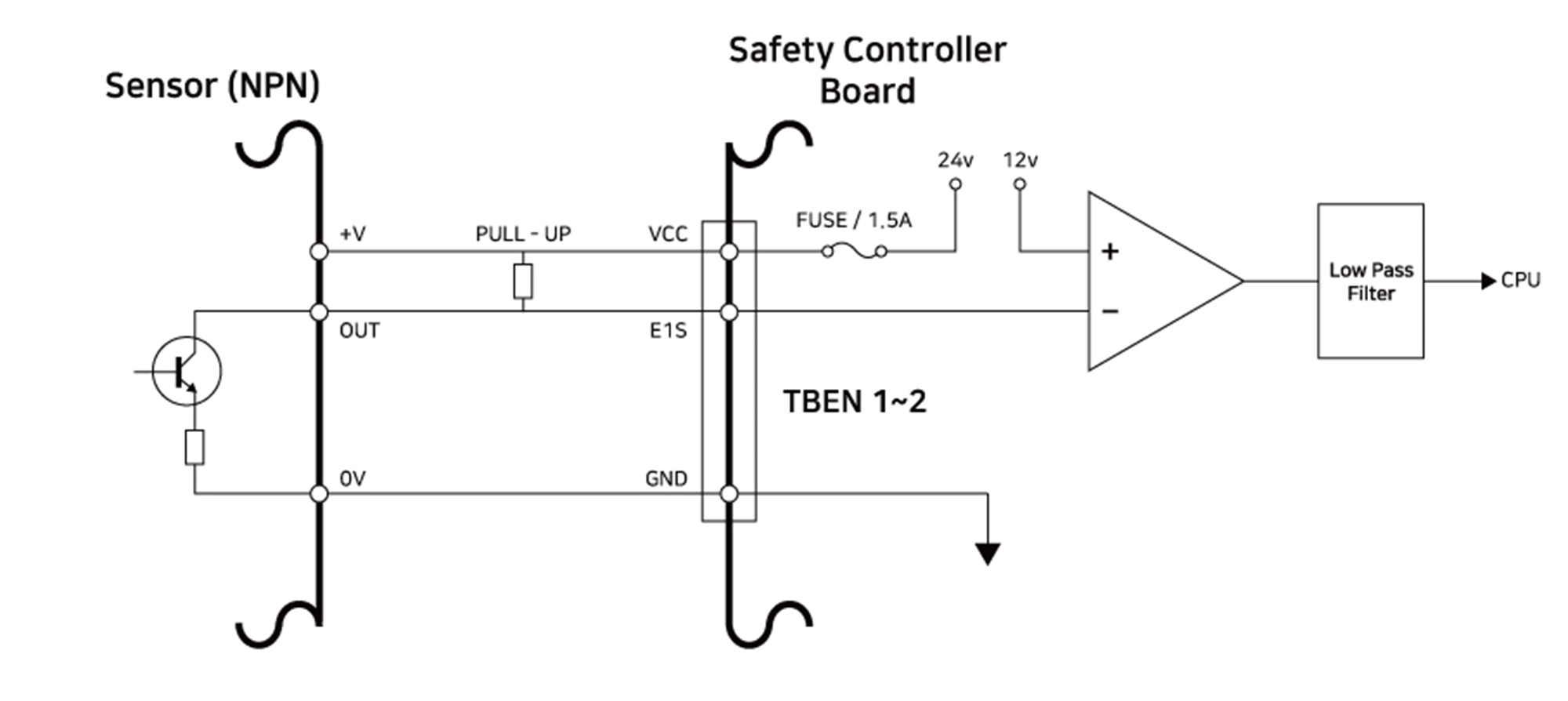

Připojení snímače NPN

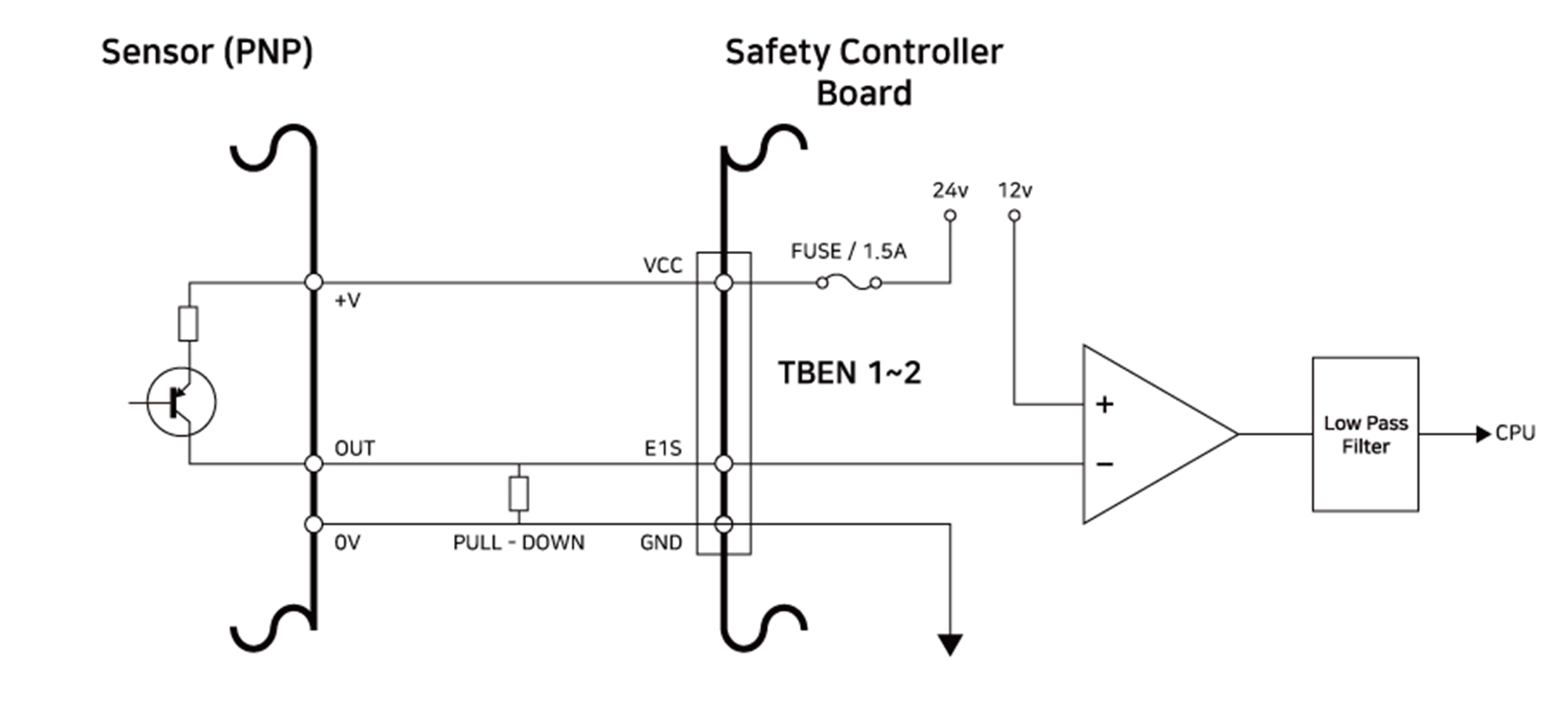

Připojení snímače PNP
