La controlador tiene dos terminales TBEN que permiten la entrada de codificadores externos. Admiten las fases A, B y Z como entradas, y realizan conteos basados en 12 V CC. Además, la fase S se puede utilizar como sensor de Start del transportador.
-
Para garantizar la máxima precisión de entrada, acate lo siguiente: Use cables de par trenzado blindados para reducir el ruido.
-
Conecte el blindaje del cable al terminal de tierra dentro de la controlador.
-
En el caso de las entradas de fase S, conecte una resistencia de polarización (pull-up o pull-down) de acuerdo con el tipo de sensor(NPN/PNP) para evitar la flotación.
La siguiente figura muestra la configuración de un sensor y codificador de muestra, la cual debe consultar mientras establece conexiones.

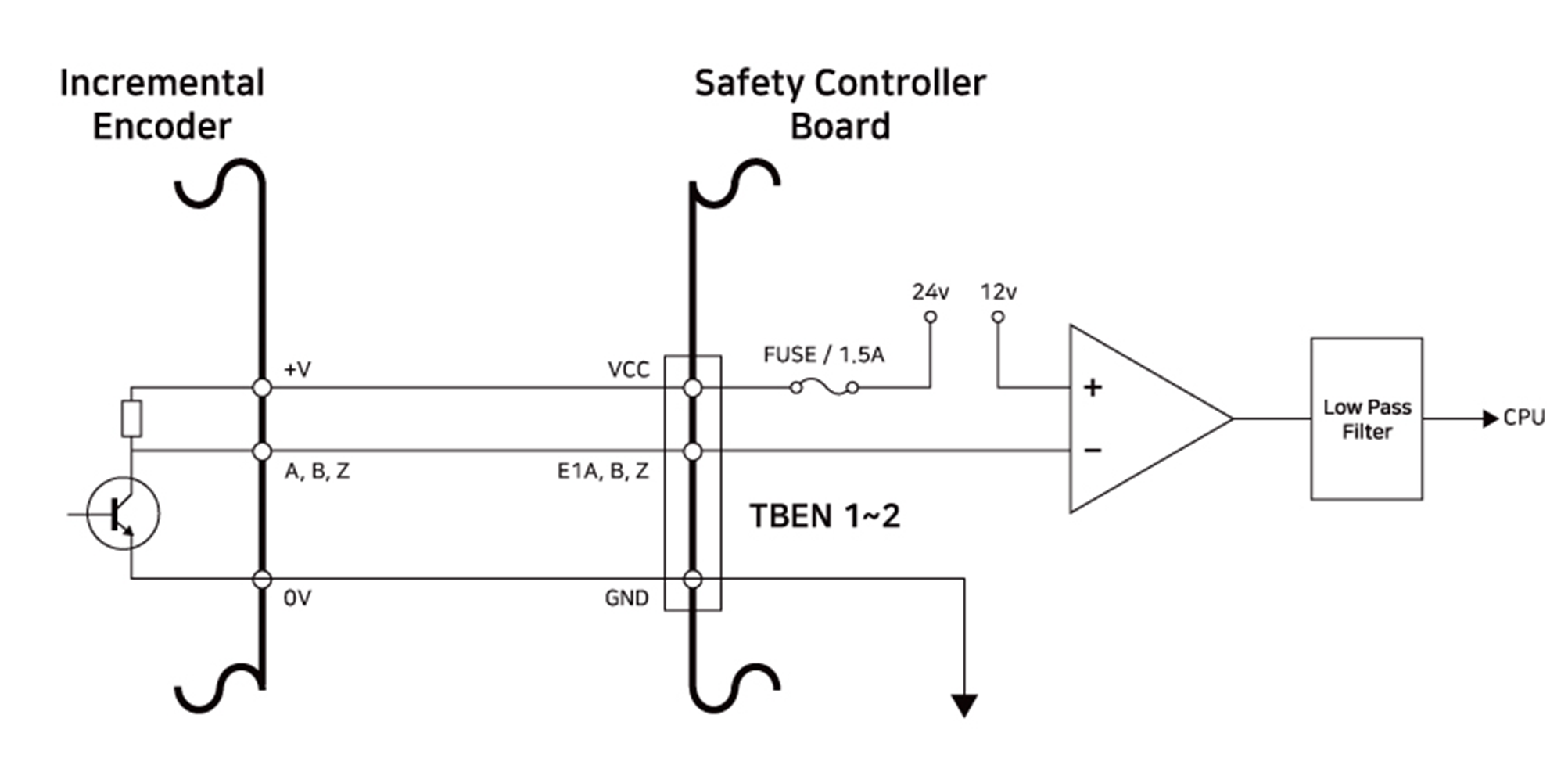

Conexión de la fase A, B, Z del Incremental Encoder
Conexión del Sensor de NPN

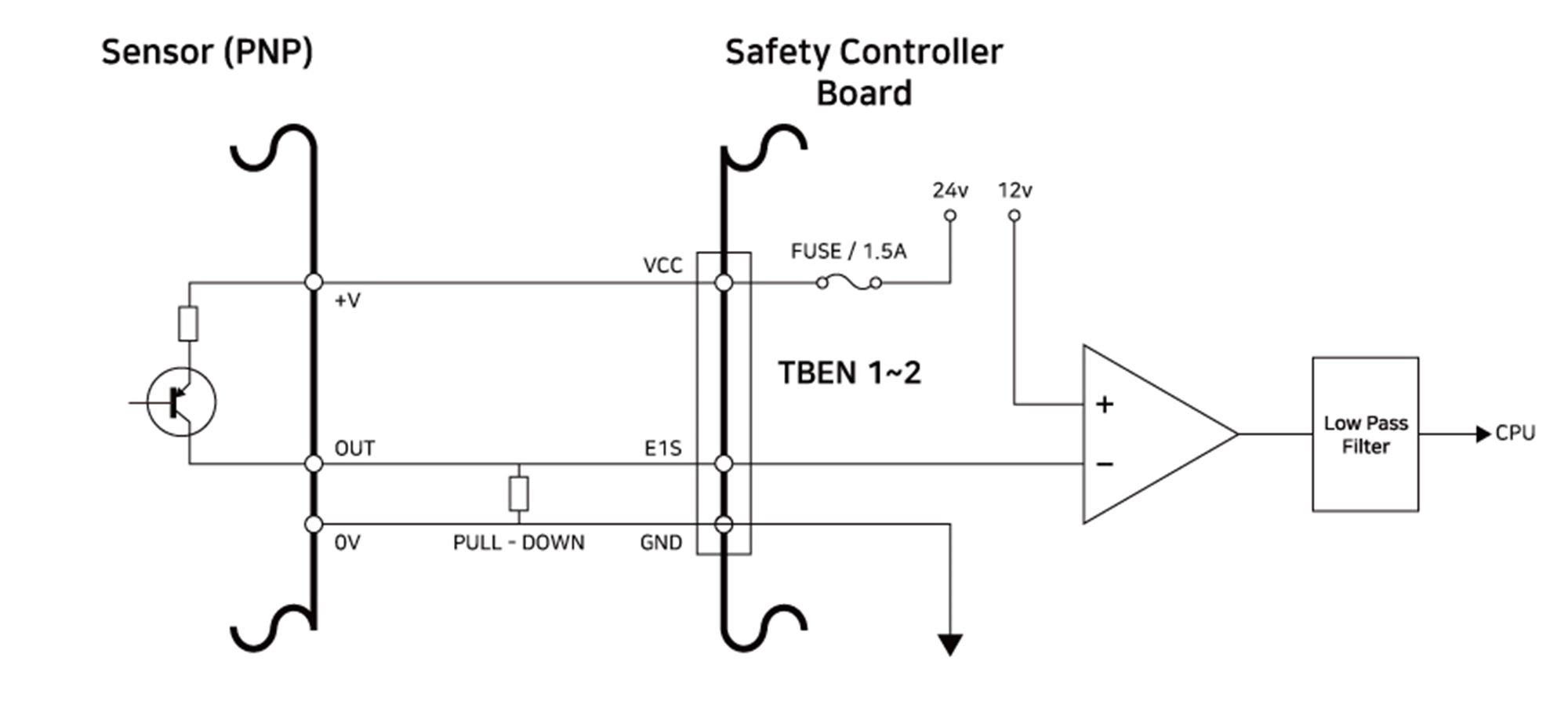

Conexión del Sensor de PNP
