Connexion du manipulateur et du contrôleur

	Description

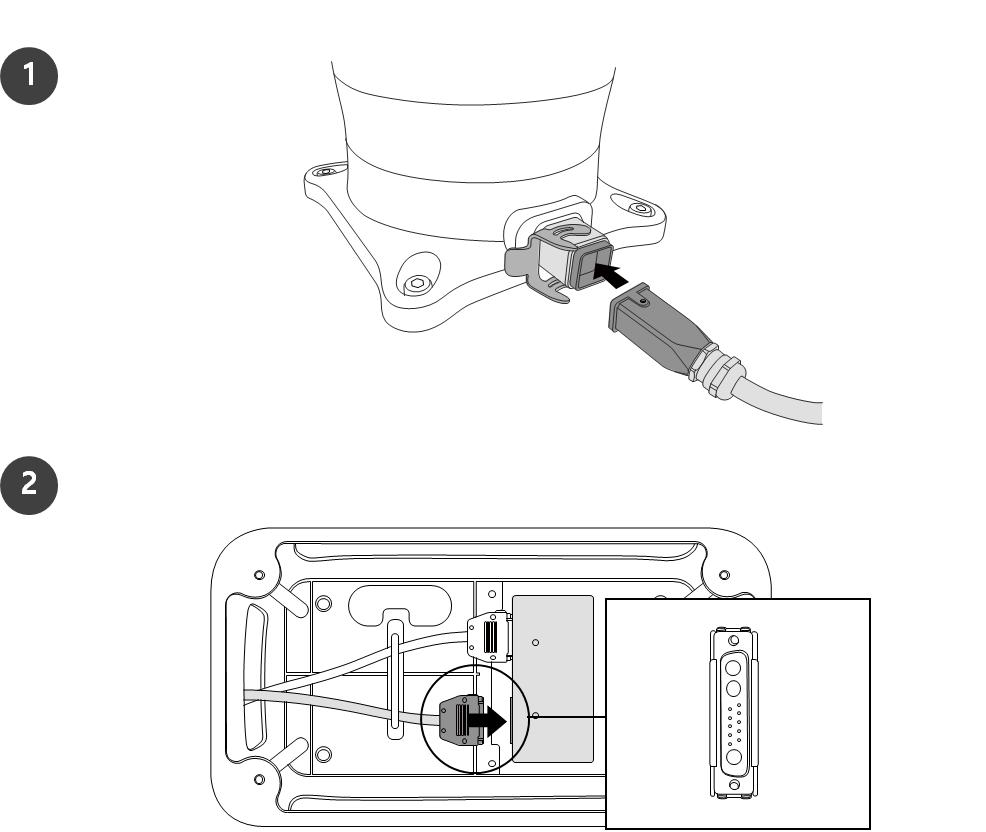

1	Actionnement d'une bague de fixation après avoir connecté le câble de raccordement du manipulateur Connectez le câble du manipulateur au connecteur de contrôleur correspondant et placez une bague de fixation pour éviter que le câble ne se desserre.
2	Connexion de l'extrémité opposée du câble de raccordement au contrôleur Poussez l'extrémité opposée du câble du robot dans le connecteur de contrôleur correspondant jusqu'à entendre un déclic pour éviter que le câble ne se desserre.

Description

Actionnement d'une bague de fixation après avoir connecté le câble de raccordement du manipulateur

Connectez le câble du manipulateur au connecteur de contrôleur correspondant et placez une bague de fixation pour éviter que le câble ne se desserre.

Connexion de l'extrémité opposée du câble de raccordement au contrôleur

Poussez l'extrémité opposée du câble du robot dans le connecteur de contrôleur correspondant jusqu'à entendre un déclic pour éviter que le câble ne se desserre.

Ne débranchez pas le câble du manipulateur ou du boîtier de contrôle lorsque le robot est sous tension. Cela risque d'endommager le robot.
Ne modifiez pas ou ne rallongez pas le câble du manipulateur.
En cas d'installation du contrôleur au sol, assurez-vous de garder un espace d'au moins 50 mm de chaque côté du contrôleur afin de favoriser la ventilation.
Avant de mettre le boîtier de contrôle sous tension, veillez à ce que les connecteurs soient correctement connectés.

Lors de la configuration du système, il est recommandé qu'un réducteur de bruit soit installé pour éviter tout effet sonore et tout dysfonctionnement du système.

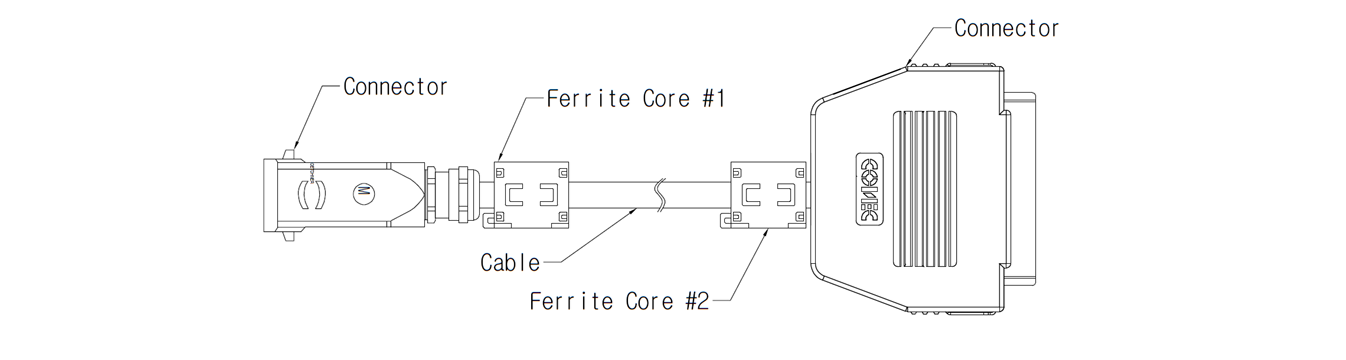

Si le contrôleur est affecté par le bruit généré par des ondes électromagnétiques, il est recommandé d'installer des noyaux en ferrite à chaque extrémité du câble du manipulateur pour garantir un fonctionnement normal. Le lieu d'installation doit être comme suit :
