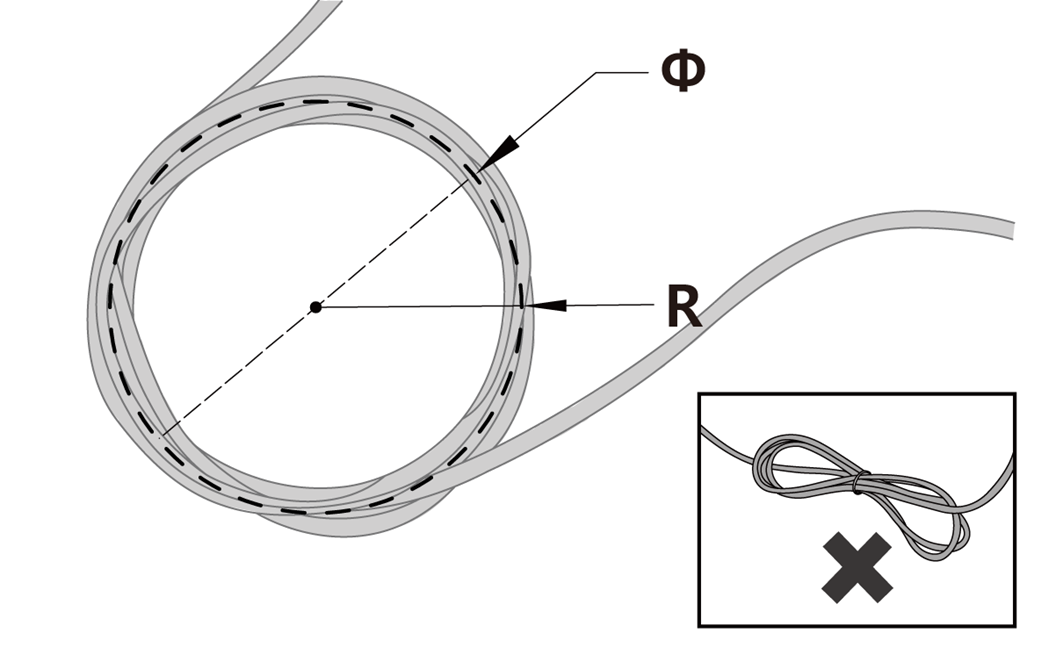

Veillez à ce que les courbures des câbles soient supérieures au rayon de courbure minimum. Le rayon de courbure minimum est le suivant pour chaque câble :
|
Cable |
Rayon de courbure minimum (R) |
|
Teach Pendant cable |
120 mm |
|
Manipulator cables |
120 mm |
|
Smart Pendant cable |
100 mm |
|
Emergency stop button cable |
100 mm |
-
Veillez à ce que chaque partie de la connexion du boîtier d'apprentissage soit supérieure au rayon de courbure minimum.
-
Si le rayon de courbure est plus petit que le rayon de courbure minimum, il existe un risque de débranchement du câble ou d'endommagement du produit.
-
Dans les environnements exposés au bruit généré par des ondes électromagnétiques, installez des câbles adaptés et prenez d'autres mesures pour éviter les dysfonctionnements.
