Obligatoire Facile 5 min
Utiliser quatre vis M6 pour fixer l'outil sur la bride de l'outil.
-
Il est recommandé d'utiliser un couple de serrage de 9 Nm pour serrer les boulons.
-
Utilisez une goupille de repère Φ6 pour installer avec précision le robot dans un emplacement fixe.
Remarque
-
Pour plus d'informations sur la tôle pliée sur outil, voir (2.12.2-fr_FR) Connexion du robot et de l'outil.
-
Les méthodes de fixation de l'outil peuvent varier en fonction de l'outil. Pour plus d'informations sur l'installation de l'outil, reportez-vous au manuel fourni par le fabricant de l'outil.
|

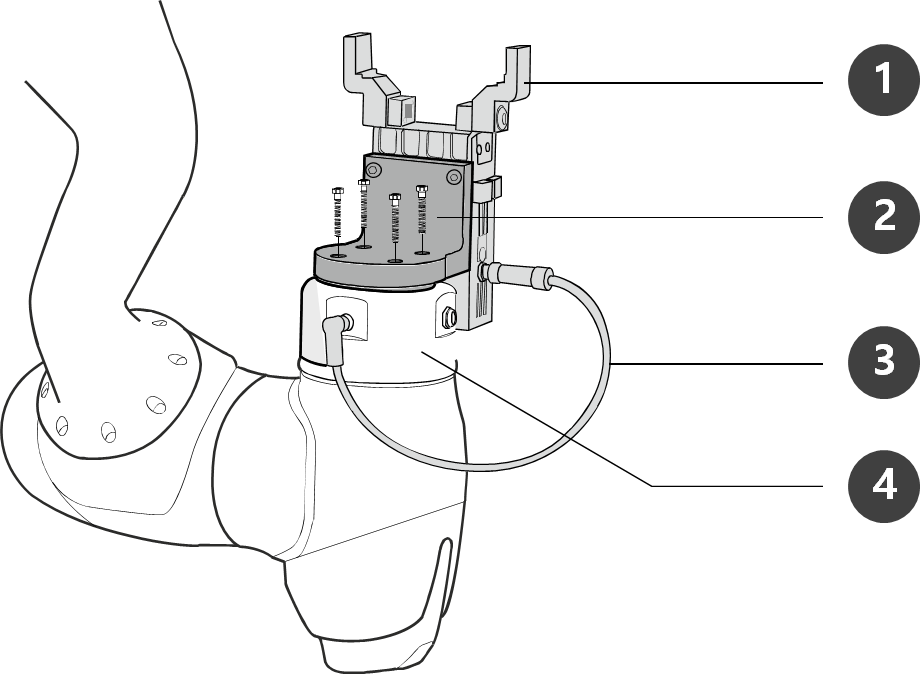

No. |
Élément |
|---|---|
|
1 |
Outil |
|
2 |
Support |
|
3 |
Câble |
|
4 |
Tôle pliée sur outil |
