Impostazioni della Zona limite orientamento utensile

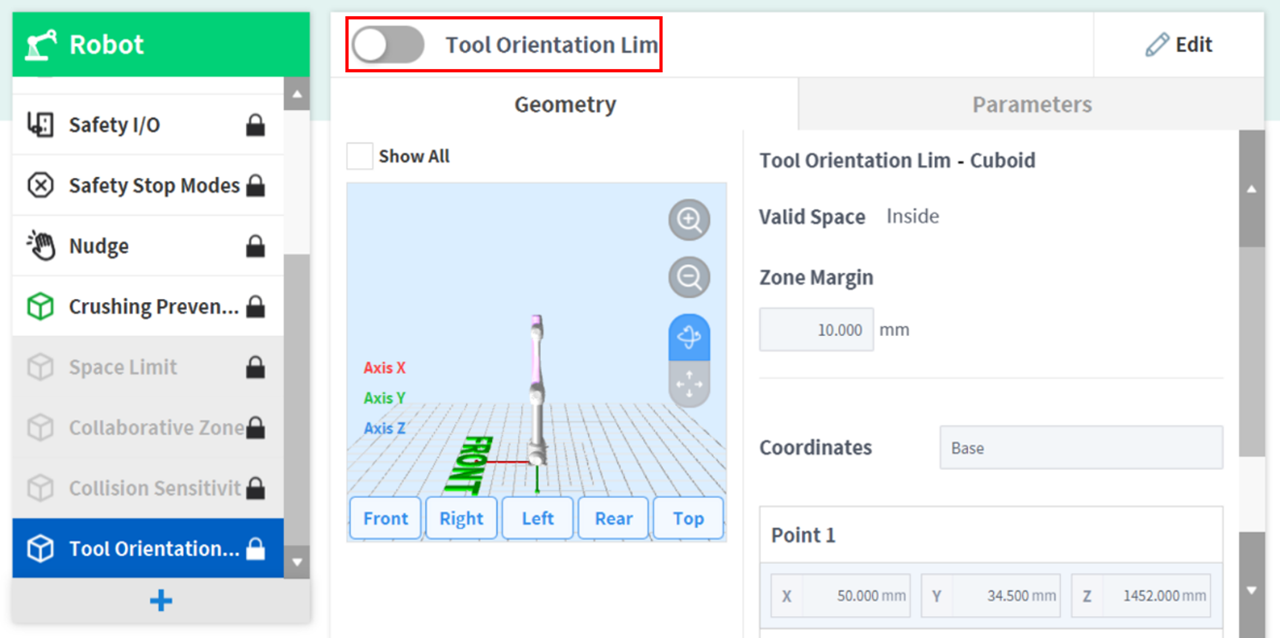

Per impostare la Zona limite di orientamento utensile, toccare il pulsante   image2021-11-16_16-43-47.png Aggiungi nella Workcell del Robot e selezionareZona limite orientamento utensile> Cuboide, Cilindro, Box multi-piano, Sfera o Cuboide inclinato. Per l'impostazione e l'attivazione è richiesto l'inserimento della password di sicurezza.

  1. Immettere il nome della Workcell nel campo relativo nella parte superiore della schermata riferita alle Impostazioni della Workcell.

  2. Impostare i dati sulla posizione in base a Forma zona insieme a Spazio valido e Margine zona nella scheda Geometria.

  3. Impostare Limiti orientamento TCP e Abilita zona dinamica nella scheda Parametri e premere Bozza.

  4. Verificare che tutti i parametri visualizzati siano quelli desiderati, quindi spuntare Conferma bozza e premere Conferma

  5. Premere il pulsante "toggle" di attivazione per applicare la Zona limite orientamento utensile.
