作業領域内での最大ペイロード

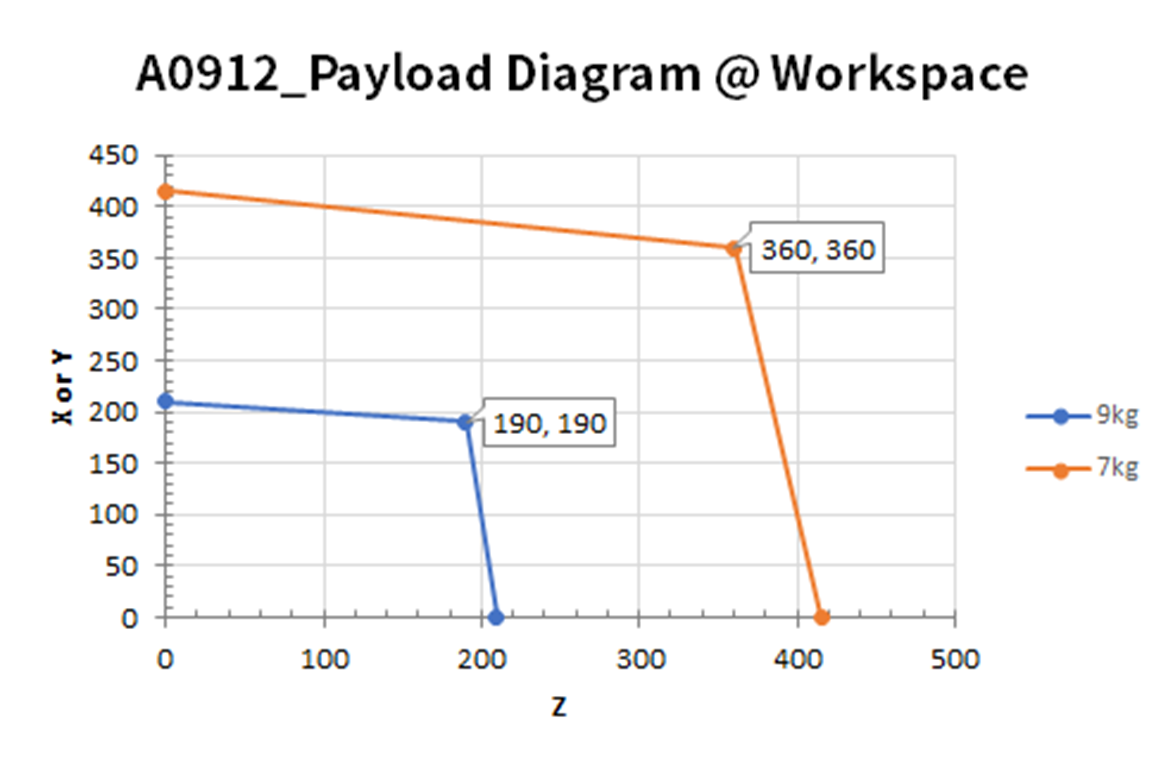

作業領域内でのロボットの最大ペイロードは重心の距離によって異なります。距離別のペイロードは次のとおりです。

本負荷ダイアグラムは、小さなツールの負荷体積を仮定しています。同じ重量のツールでも大きな負荷体積を持つ場合、ツールの重心は上のペイロードよりも制限されることがあり、その場合振動などが発生する可能性があります。

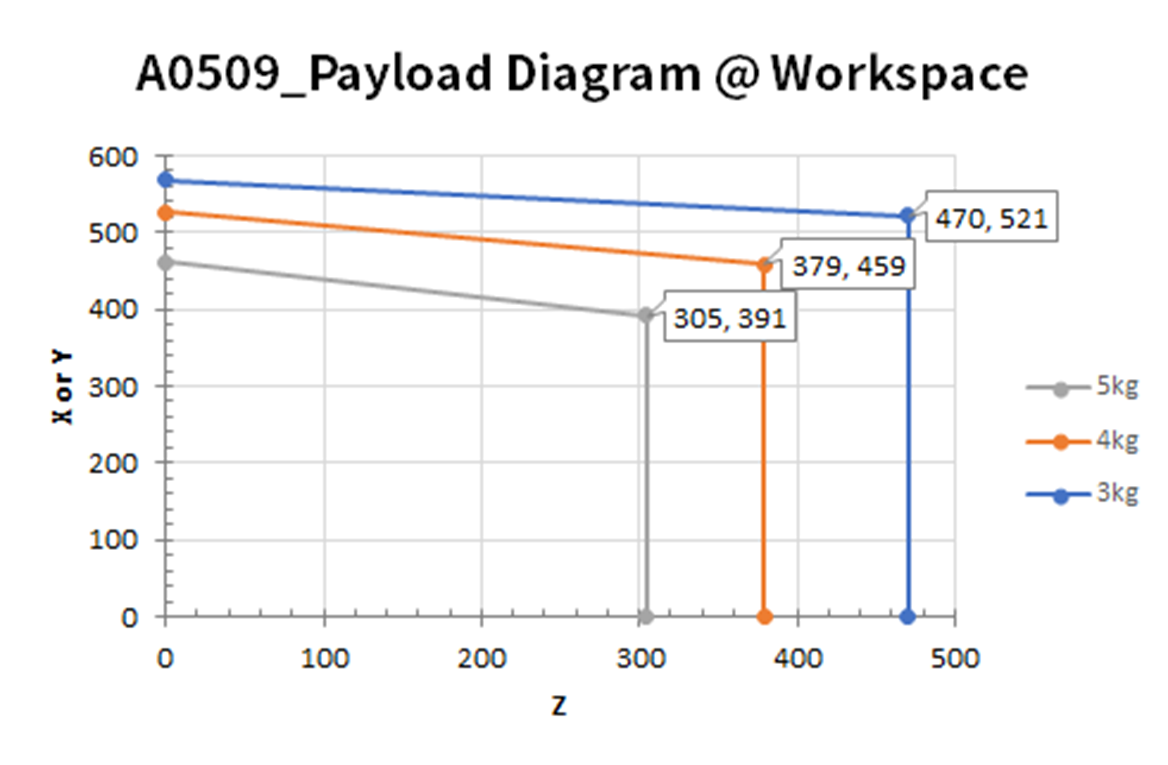

A0509

ロボットのJ4～J6の許容モーメント及び慣性(Inertia)情報は下記のとおりです。

モデル名	J4		J5		J6
モデル名	許容モーメント	慣性(Inertia)	許容モーメント	慣性(Inertia)	許容モーメント	慣性(Inertia)
A0509	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡
A0912	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡
A0509s	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡
A0912s	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡
