必須 簡単 5 分
4 本の M6 ボルトを使用して、工具を工具フランジに固定する。
-
ボルトを締め付ける際は、 9 Nm の締め付けトルクを使用することをお勧めします。
-
直径 6 のマーカーピンを使用して、ロボットを固定位置に正確に取り付けます。
注
-
工具フランジの詳細については、を参照 (2.12.2-ja_JP) ロボットとツールをつなぐしてください。
-
ツールを固定する方法は、ツールによって異なる場合があります。工具の取り付けの詳細については、工具の製造元から提供されたマニュアルを参照してください。
|

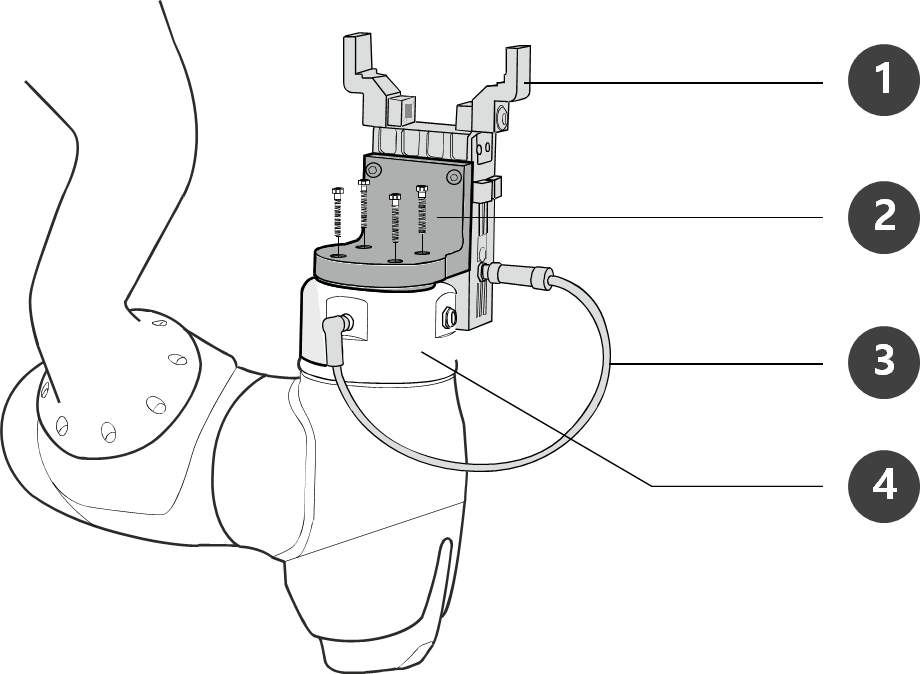

No. |
項目 |
|---|---|
|
1 |
ツール |
|
2 |
ブラケット |
|
3 |
ケーブル |
|
4 |
ツールフランジ（ Tool Flange ） |
