Flens I/O-instelling

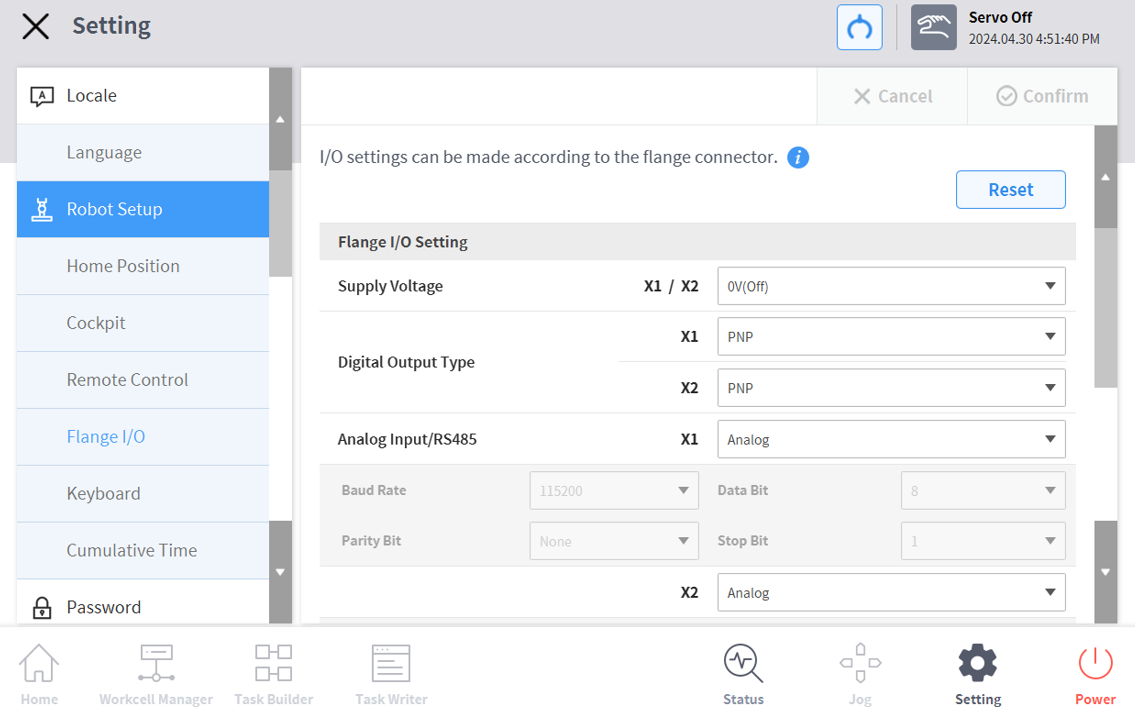

  1. Selecteer in het menugebied Instellingen het menu Flens I/O in Robotinstellingen (alleen zichtbaar wanneer een nieuwe flens is aangesloten)

    • De momenteel ingestelde informatie verschijnt in het venster Instellingenbeheer.

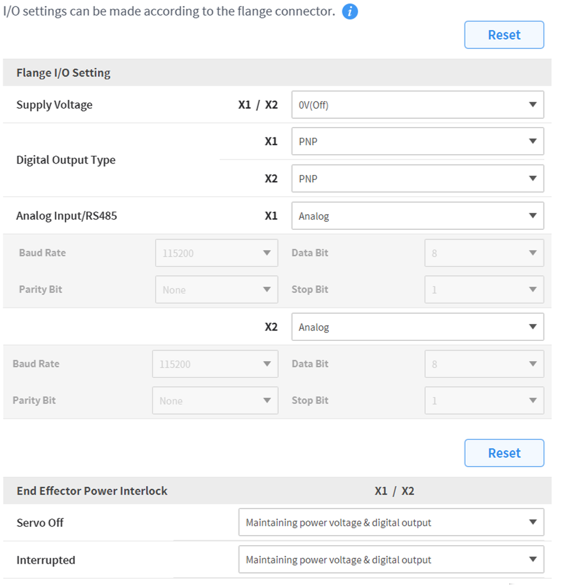

  2. Opties wijzigen in flens-I/O-instellingen (X1/X2)

    • Voedingsspanning

      • 0V/12V/24V(standaard) voedingsfunctie

    • Digitaal uitgangstype

      • PNP / NPN

    • Analoge ingang/RS485

      • Gebruik X1/X2-poorten als analoge ingang of RS485

      • Wanneer u RS485 selecteert, stelt u de baudsnelheid, databit, pariteitsbit en stopbit in.

  3. Wijzig opties voor End Effector Power Interlock

    • Servo uit

      • Behoud van de voedingsspanning en digitale uitgang

      • Schakel de voedingsspanning en digitale uitgang naar 0V en keer terug naar de laatste status wanneer Servo On.

    • Onderbroken

      • Behoud van de voedingsspanning en digitale uitgang

      • Schakel de voedingsspanning en digitale uitgang naar 0V en keer bij reset terug naar de laatste status.

  4. Wanneer u klaar bent, drukt u op de OK-knop.

    • Uw omgevingsconfiguratie voor het gebruik van flens-I/O is nu voltooid.


Opmerking

  • A-serie geeft alleen X1 weer.
