A saída digital de flange é a especificação PNP em que a saída do acoplador fotográfico é configurada para a saída.
Quando a saída digital é ativada, o estado desse canal de saída será de 24 V. Quando a saída digital está desativada, o estado do canal de saída é aberto (flutuante).
As especificações elétricas das saídas digitais são as seguintes:
|
Parameter |
Min |
Typ |
Max |
Unit |
|---|---|---|---|---|
|
Voltage when driving 10mA |
23 |
- |
- |
V |
|
Voltage when driving 50mA |
22.8 |
- |
23.7 |
V |
|
Current when driving |
0 |
- |
50 |
mA |
A configuração foi cobrada da seguinte forma desde 22 de março de 2024
As saídas digitais suportam dois modos diferentes:
|
Mode |
Active |
Inactive |
|---|---|---|
|
PNP (Source Type, default) |
High |
Open |
|
NPN (Sink Type) |
Low |
Open |
A potência inicial das saídas digitais é definida como 0V, podendo ser definida como 12V ou 24V.
Quando a saída digital está desabilitada, o estado do canal de saída correspondente é aberto (flutuante).
As especificações elétricas são mostradas abaixo:
|
Parameter |
Min |
Typ |
Max |
Unit |
|---|---|---|---|---|
|
Voltage when driving 12V mode |
11.4 |
12 |
12.6 |
V |
|
Voltage when driving 24V mode |
22.8 |
24 |
25.2 |
V |
|
Current when driving |
0 |
- |
50 |
mA |
-
As saídas digitais não estão a limitar a corrente. A operação que não esteja em conformidade com as especificações acima pode resultar em danos permanentes no produto.
-

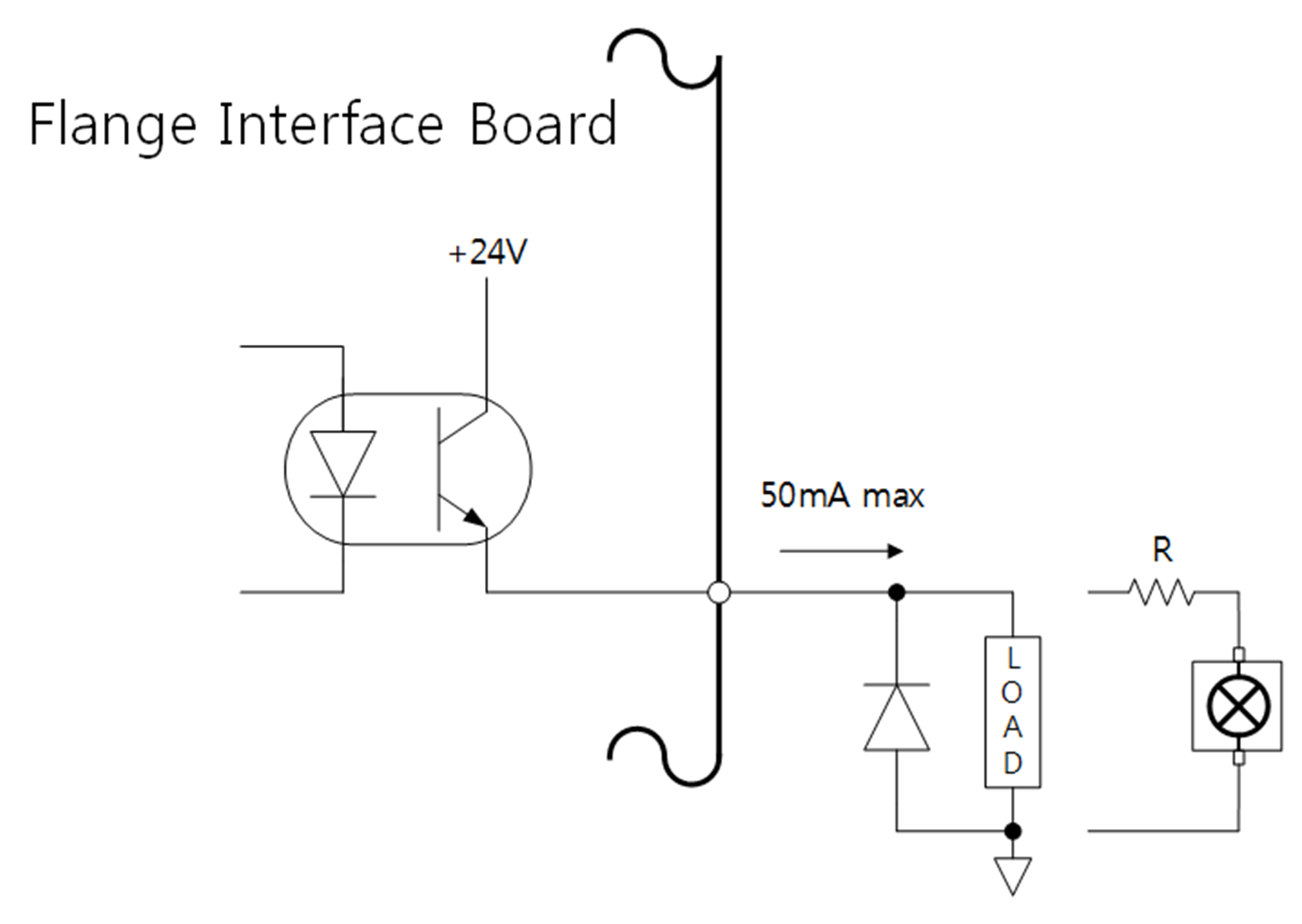

Ligue a ferramenta e o Gripper, conforme apresentado abaixo, é um exemplo de uma configuração de saída digital.
-
Ao configurar o circuito, desligue o robô antes de trabalhar.
