Einstellung der Fernsteuerung

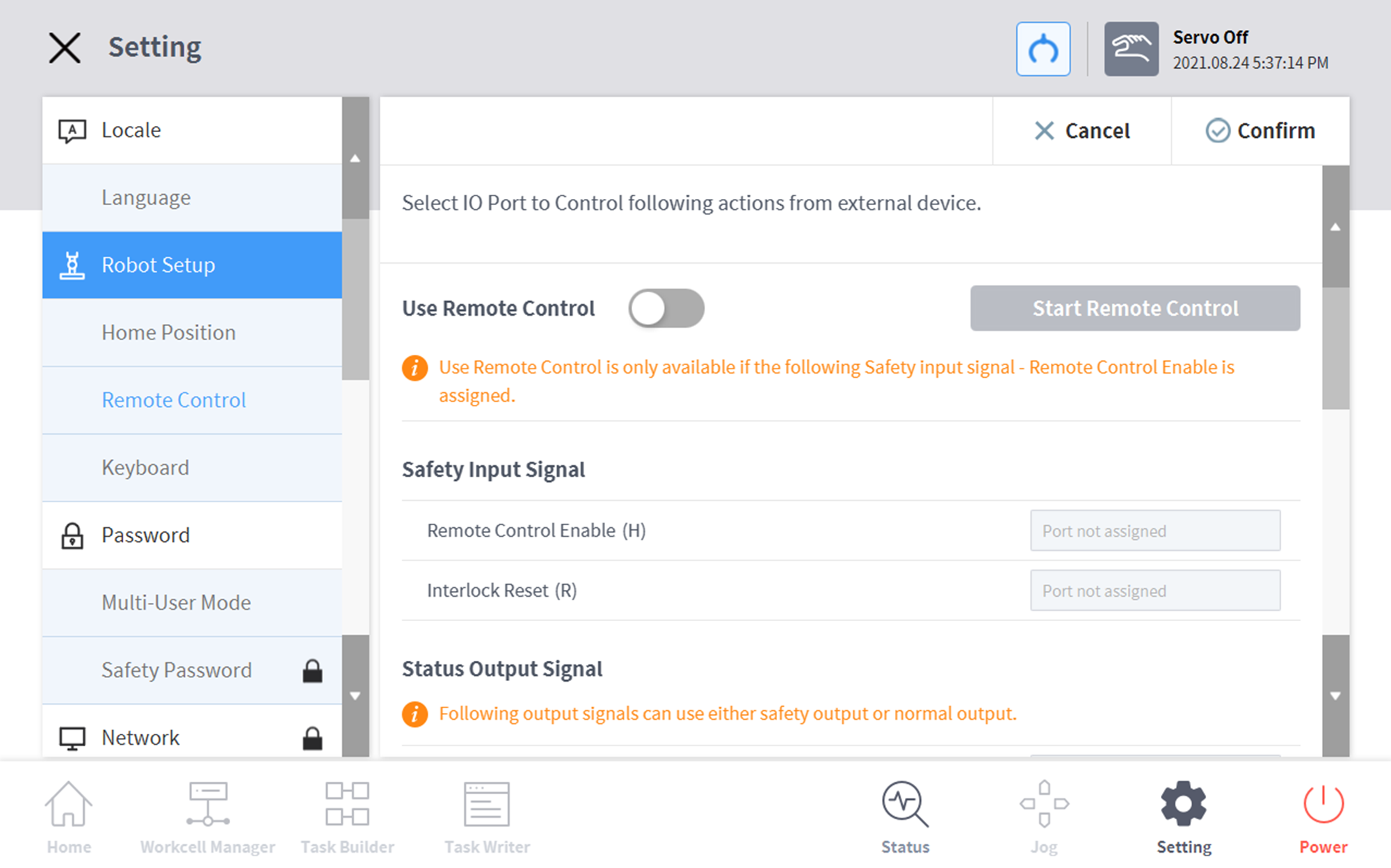

  1. Wählen Sie das Menü „Fernsteuerung“ im Menü „Einstellungen > Robotereinrichtung“.[data-colorid=m9qr2d55md]{color:#3c4043} html[data-color-mode=dark] [data-colorid=m9qr2d55md]{color:#bcc0c3}[data-colorid=j7wvqcjj87]{color:#3c4043} html[data-color-mode=dark] [data-colorid=j7wvqcjj87]{color:#bcc0c3}[data-colorid=tibdpuopxo]{color:#3c4043} html[data-color-mode=dark] [data-colorid=tibdpuopxo]{color:#bcc0c3}Die aktuellen Einstellungsinformationen werden im Einstellungsverwaltungsfenster angezeigt.

  2. Stellen Sie das Sicherheitseingangssignal ein.Wählen Sie im Workcell Manager > Registerkarte „Sicherheits-E/A > Eingabe“ „Bearbeiten > Port“ und stellen Sie „Fernsteuerung aktivieren (H)“ ein.

  3. Stellen Sie die Schaltfläche „Fernsteuerung verwenden“ auf „EIN“.Wenn das System mit eingeschalteter Fernbedienung neu gestartet wird, wird es im Fernbedienungsmodus hochgefahren.

  4. Geben Sie den Auswahlwert „Statusausgangssignal“ ein.Ausgangssignale können im Workcell Manager > Registerkarte „Sicherheits-E/A-Ausgang“ und Registerkarte „Normaler E/A-Ausgang“ eingestellt werden.Einstellungselemente für Sicherheits-E/ANothalt (L)Abnormal (L)Einstellungselemente für normale E/ASicheres Drehmoment aus (L)Sicherer Betriebsstopp (L)Aufgabebetrieb (L)

  5. Einstellungswert für das Steuereingangssignal eingebenSchaltfläche „Fernsteuerung verwenden“ auf „EIN“; kann nicht eingestellt werden, wenn das Sicherheitseingangssignal nicht eingestellt ist.

  6. Geben Sie die Standardwerte für die Auswahl der Ladeaufgabe ein.Schaltfläche „Fernbedienung verwenden“ EIN, kann nicht eingestellt werden, wenn das Sicherheitseingangssignal nicht eingestellt ist.

  7. Tippen Sie nach Abschluss auf die Schaltfläche „Bestätigen“.Damit sind die Umgebungseinstellungen für die Fernsteuerung abgeschlossen.

  8. Um die Fernsteuerung über ein externes Gerät zu ermöglichen, tippen Sie auf die Schaltfläche „Fernbedienung starten“, um den Fernbedienmodus zu aktivieren.Informationen zu Aufgaben, die vom externen Gerät ausgeführt werden sollen, werden angezeigt.Bewegungseingaben vom externen Gerät können nur ausgeführt werden, wenn auf der Schaltfläche „Fernbedienung aktivieren“ ein grünes Signal angezeigt wird.Wenn auf der Schaltfläche „Fernbedienung aktivieren“ ein rotes Signal angezeigt wird, geben Sie ein Aktivierungssignal vom externen Gerät ein.



  • Eine Notausschaltung oder Schutzabschaltung im Fernsteuerungsmodus wird wie folgt behandelt:

  • Es ist möglich, die Stromversorgung des Roboters ferngesteuert ein-/auszuschalten:

  1. Im Hauptmenü die Schaltfläche „Settings“ (Einstellungen) antippen, und unter Robot Settings (Robotereinstellungen) die Option Remote Control (Fernsteuerung) auswählen.

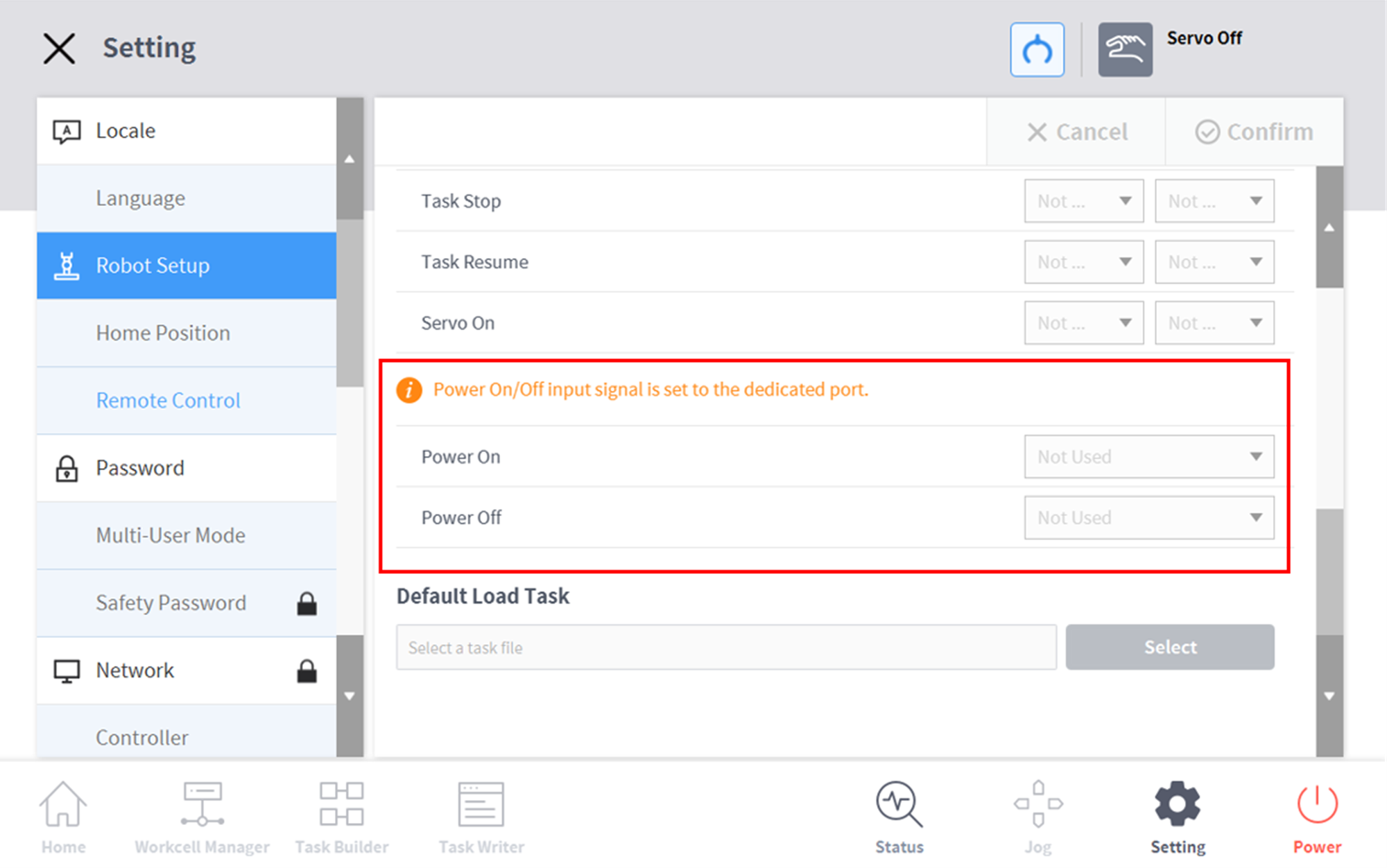

  2. Den betreffenden Eingangsanschluss für die Fernsteuerung auswählen, der für die Funktion Power On (Stromversorgung Ein) oder Power Off (Stromversorgung Aus) verwendet werden soll. image3_en.png
