A vezérlő árammal való ellátása érdekében szabványos IEC hálózati csatlakozóaljzathoz csatlakoztassa a vezérlő tápkábelét.
-
Szabványos tápdugasszal ellátott tápkábelt használjon, amely talál az illető országban használt csatlakozóaljzathoz.
-

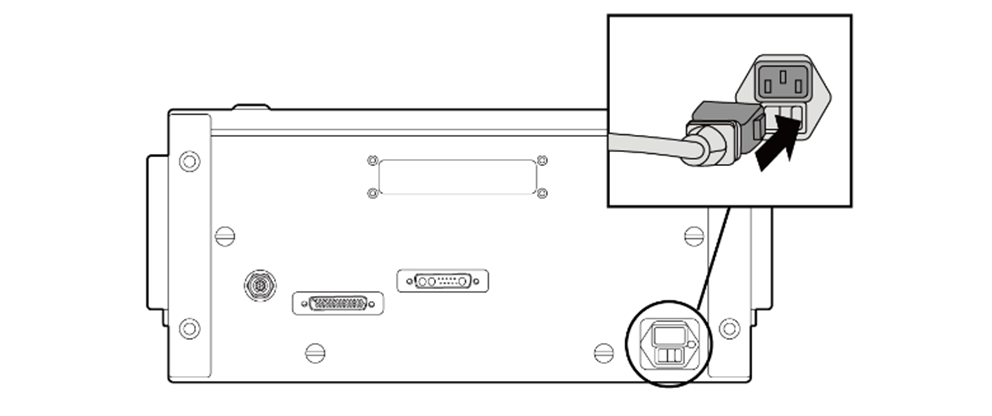

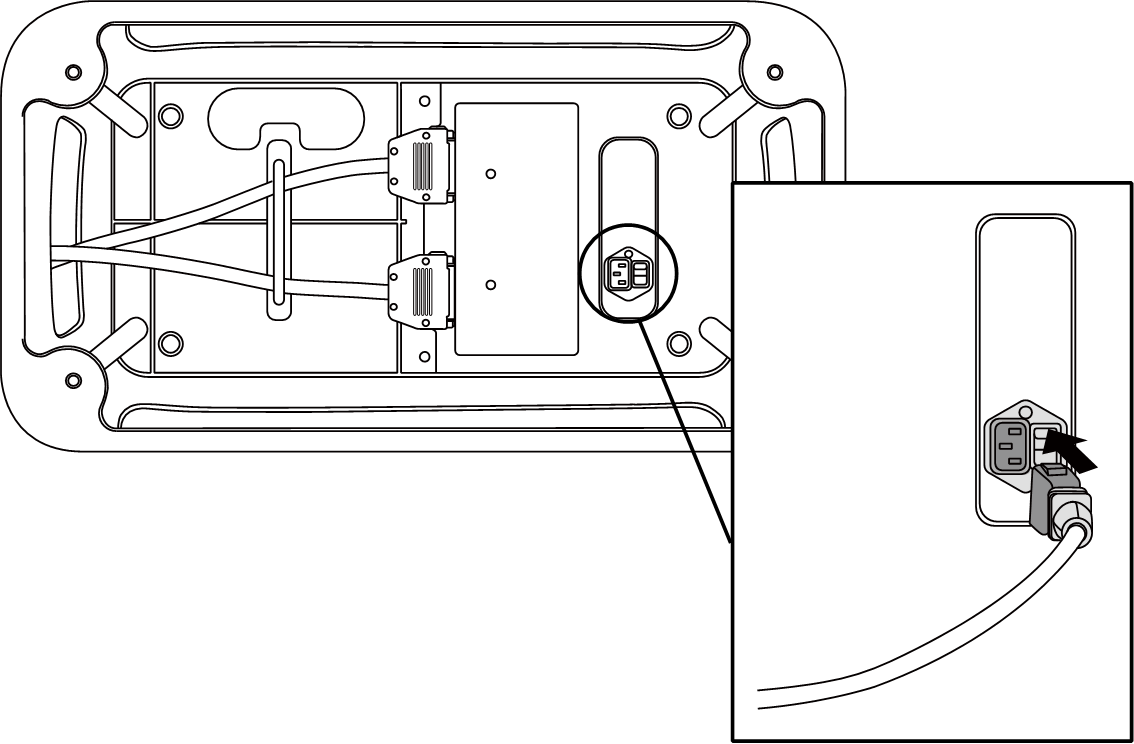

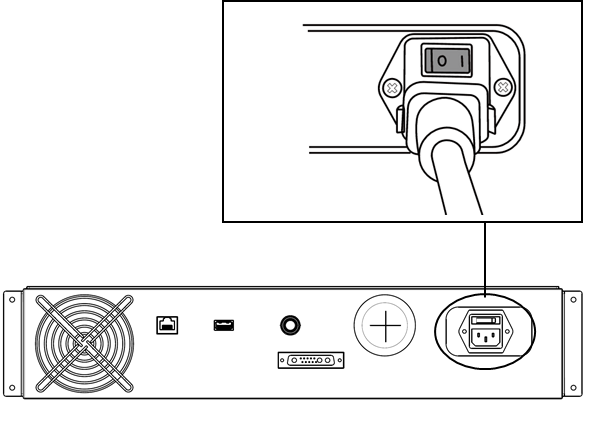

Nyomja be teljesen a dugaszt a vezérlő megfelelő csatlakozójába, amíg kattanást nem hall, nehogy meglazuljon a kábel. A vezérlőhöz szabványos IEC C14-es dugaszt és megfelelő IEC C13-as csatlakozózsinórt (lásd alább) csatlakoztasson.
Scroll conditional content 1m/hseries Scroll conditional content 2aseries Scroll conditional content 3eseries Scroll conditional content hidecontents Scroll conditional content tet
-
A tápkábel csatlakoztatása után győződjön meg, hogy a robot megfelelő földelést hozott létre (elektronikus földelővezeték). Közös földelést hozzon létre a rendszer összes berendezése számára a vezérlőn belüli földelési jelhez tartozó nem használt csavarral. A földelővezetőnek eleget kell tennie a rendszer maximális névleges áram értékeinek.
-
A vezérlő bemenőteljesítményét megszakítóval védje.
-
Ne módosítsa vagy hosszabbítsa meg a tápkábelt. Ez tüzet vagy vezérlő-meghibásodást okozhat.
-
Mielőtt bekapcsolja a vezérlőt, győződjön meg, hogy minden kábel megfelelően csatlakoztatva van. Mindig a termékcsomaghoz mellékelt eredeti kábelt használja.
-
A rendszer konfigurálásakor ajánlott olyan tápkapcsolót felszerelni, amely a rendszer összes eszközének áramellátását egyszerre kapcsolja ki.
-
A tápegységnek eleget kell tennie a minimális követelményeknek a földelést és megszakítókat illetően. Az elektromos specifikációk a következők: (Ha opcionális vezérlőt választott, ellenőrizze a függelékben az utasításokat.
-
Ha a bemenőfeszültség kisebb mint 195V, a robot elmozdulása korlátozott lehet a terhelésnek és mozgásnak megfelelően.
|
Paraméter |
Specifikáció |
|
Input Voltage |
100 – 240 VAC |
|
Input Power Fuse (@100-240V) |
15 A |
|
Input Frequency |
47 – 63 Hz |
