A vezérlőnek két TBEN kapcsa van, amelyek lehetővé teszik külső jeladók csatlakoztatását. Ezek bemenetként támogatják az A, B és Z fázisokat, és 12 Vdc alapján végeznek számolást. Ezenkívül az S fázis használható a szállítószalag indításérzékelőjeként.
-
A bemenet maximális pontosságának biztosítására tartsa be az alábbiakat: A zaj csökkentésére árnyékolt, sodrott érpárú kábeleket használjon.
-
A kábelvezető karmantyút csatlakoztassa a vezérlőn belüli földkapocshoz.
-
S fázisbemenetek esetén az érzékelő típusának(NPN/PNP) megfelelően csatlakoztasson felhúzó vagy lehúzó ellenállást a lebegés megelőzésére.
Az alábbi ábra bemutat egy példa jeladó és érzékelő konfigurációt, ezért a csatlakozások létrehozásakor használja hivatkozási alapként.

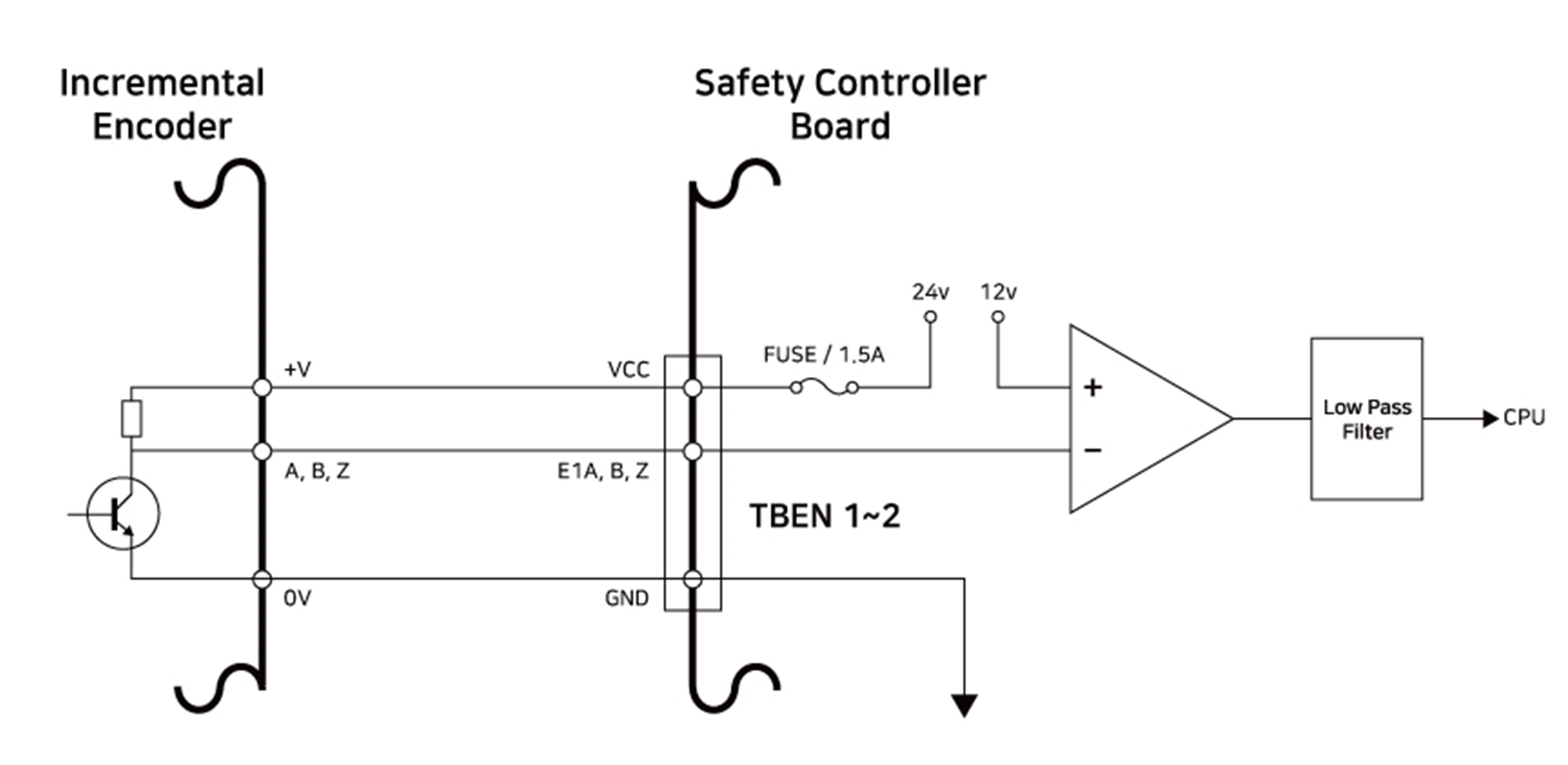

Növekményes jeladó A, B, Z fázisának csatlakoztatása

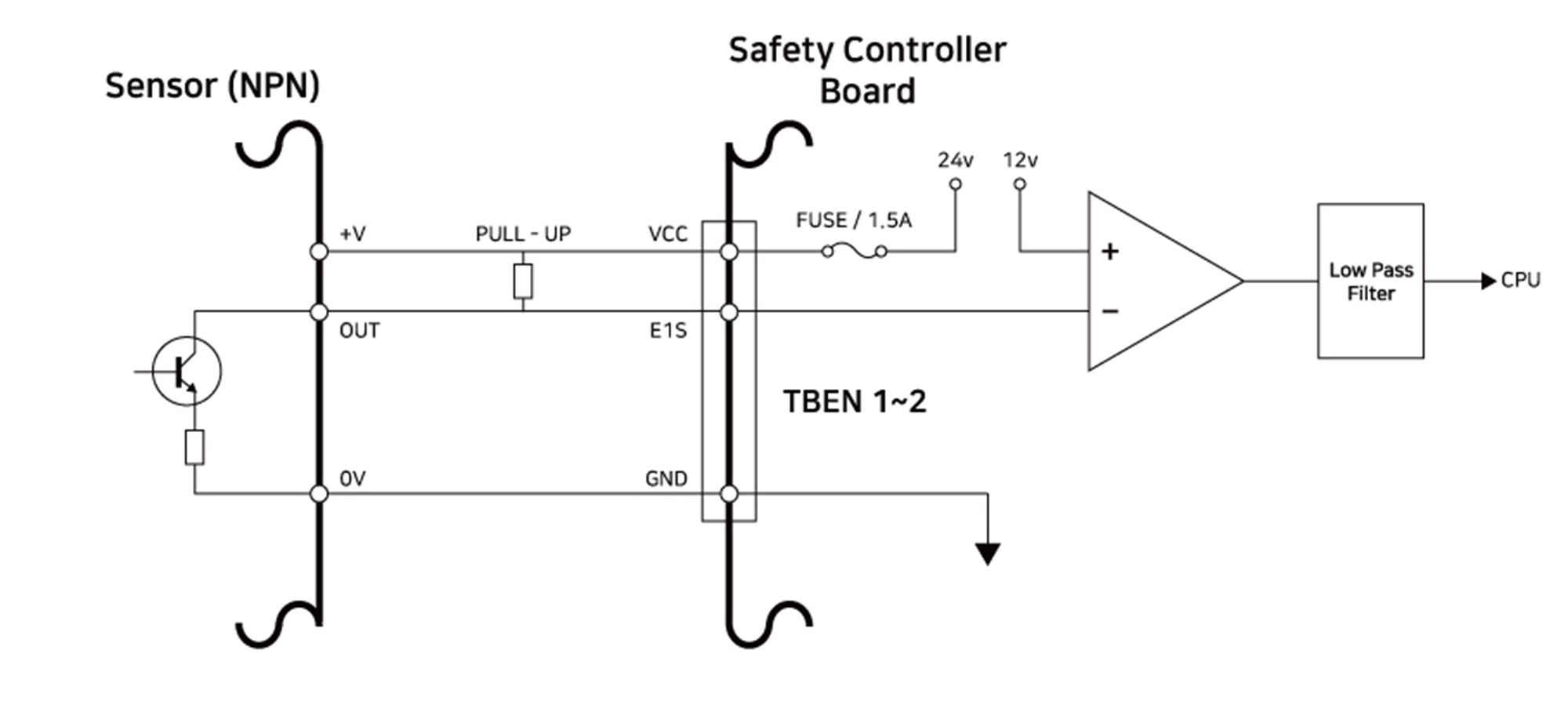

NPN érzékelő csatlakoztatása

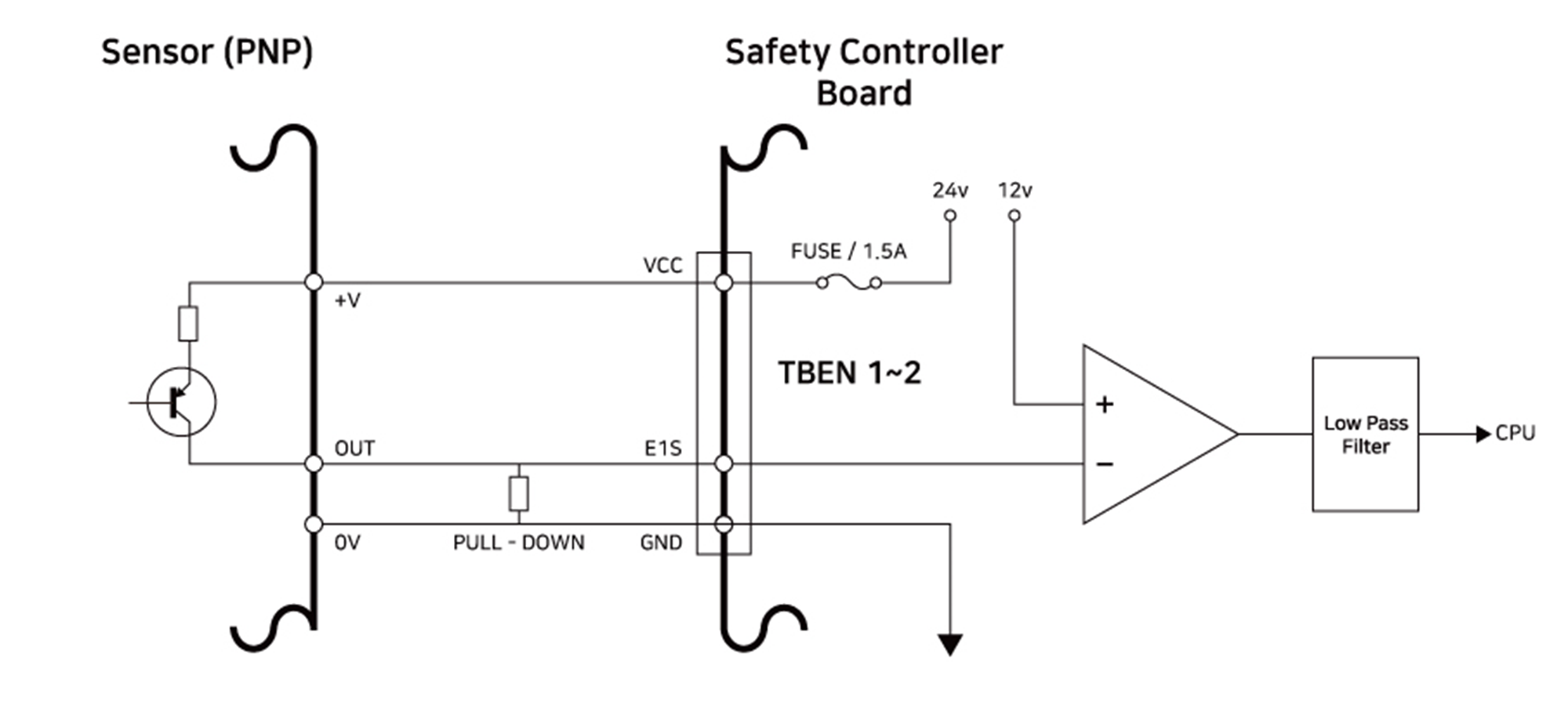

PNP érzékelő csatlakoztatása
