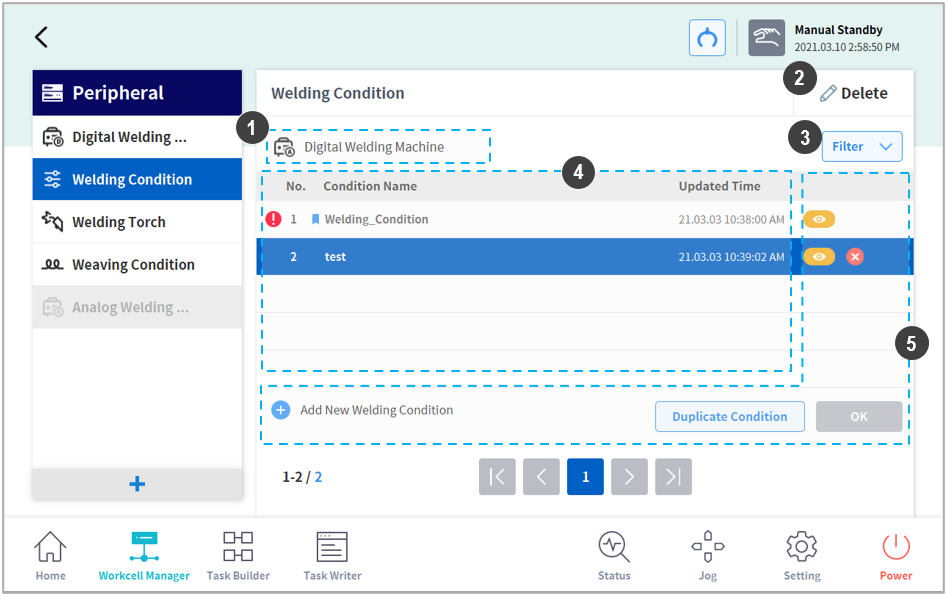

용접 조건 리스트 관리 설정

1

용접기 표시 영역

활성화 된 용접기의 종류와 이름을 표시합니다.

• No Machine : 활성화 된 용접기가 없는 경우 표시

2

워크셀 아이템 삭제

용접 조건 워크셀 아이템을 삭제할 수 있습니다.

삭제가 가능한 경우는 1) 기본 용접 조건만 포함된 경우 또는, 2) 활성화 된 용접기가 없는 경우에만 가능합니다.

3

필터 실행

• 검색 기능 : 용접 조건 이름으로 검색

• 정렬 기능 : 업데이트 일자순, 생성 일자 순, 이름 오름차순/  내림차순

4

용접 조건 리스트 영역

저장된 용접 조건을 리스트 형태로 확인할 수 있습니다. 용접 조건은 최대 500개까지 저장 가능합니다.

리스트의 기본 정렬은 최신 업데이트 순서로 정렬됩니다.

• 용접 조건 이름(Condition Name) : 기본 용접 조건은 1페이지 상단 고정 제공됩니다. 사용자 생성 용접 조건을 함께 확인할 수 있습니다.

• 업데이트 시간(Updated Time) : 용접 조건이 최신 업데이트된 순서로 정렬됩니다.(기본 정렬값) 필터를 실행하여 정렬 방식을 변경할 수 있습니다.

5

용접 조건 관리 영역

용접 조건 보기, 삭제, 신규 추가, 복제를 수행할 수 있습니다.

용접 조건 보기

저장된 용접 조건의 상세 설정을 확인할 수 있습니다.

팝업창으로 실행되며 편집(Edit) 버튼을 이용하여 저장된 설정값을 수정할 수 있습니다.

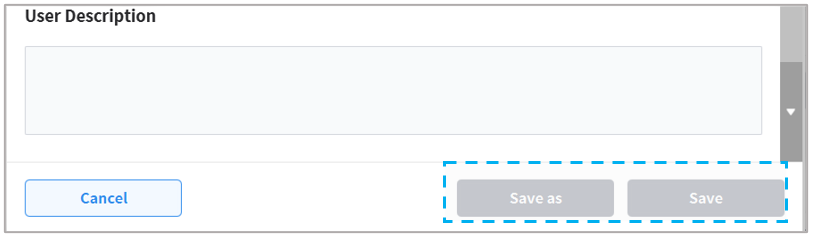

수정 후 저장 또는 다른 이름으로 저장(복제 기능과 동일)이 가능합니다.

용접 조건 삭제

용접 조건을 개별 삭제할 수 있습니다.

단, 태스크에서 사용 중인 용접 조건은 삭제할 수 없습니다.

경고 아이콘

기 저장된 용접 조건 설정의 재설정이 필요한 경우입니다.

Digital Welding Machine - Interface Setting 탭 설정이 변경되어, 변경된 항목으로 다시 조건을 설정해야 합니다.

용접 조건 신규 추가

(Add New Welding Condition)

버튼을 눌러 신규 용접 조건을 추가할 수 있습니다.

팝업창으로 실행되며, 사전 설정한 인터페이스 항목을 이용하여 용접 조건을 생성합니다.

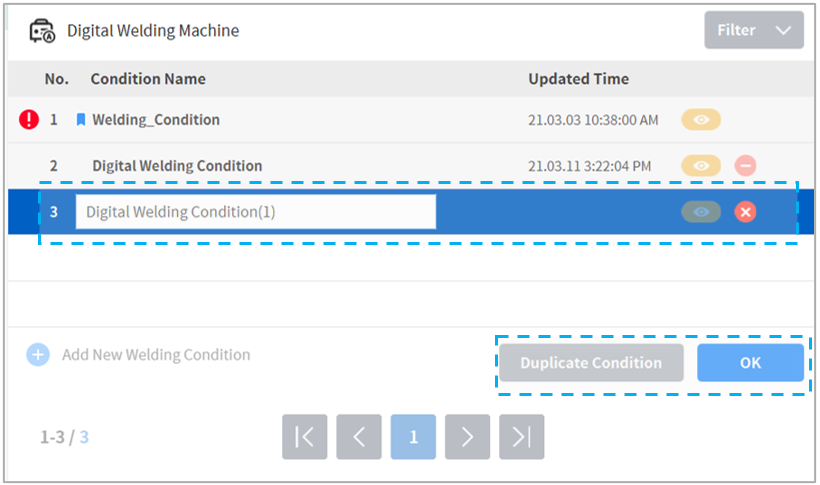

용접 조건 복제

(Duplicate Condition)

선택된 행의 용접 조건을 복제하여 저장할 수 있습니다.

Duplicate Condition 버튼을 누르면, 자동으로 다른 이름으로 생성됩니다. 이름을 편집 후, 확인(OK)하여 저장하거나 취소할 수 있습니다.

용접 조건 복제 확인 (OK)

용접 조건을 복제하여 저장함을 확인합니다.
