용접 조건 설정하기

EtherNet/IP 인터페이스 설정 항목 중 용접 모드, 신호 테스트, 용접 조건, 용접 옵션 등 사전 구성한 항목을 이용하여 용접 조건 설정을 할 수 있습니다. 기본 용접 조건을 그대로 활용하거나 기본 용접 조건을 토대로 새로운 용접 조건을 추가할 수 있습니다.

용접 조건은 기본 용접 조건과 사용자 생성 용접 조건이 있습니다.

• 기본 용접 조건 : Interface Setting의 설정 항목을 이용하여 생성된 초기 용접 조건.
  ( 아이콘 표시) 해당 조건으로 용접 태스크를 수행하거나 다른 이름으로 복제하여 수정할 수 있습니다. 삭제는 불가능합니다. EtherNet/IP 인터페이스 용접기의 경우, 기본 용접 조건이 1개 제공됩니다.

• 사용자 생성 용접 조건 : Interface Setting 설정 항목을 이용하여 사용자가 생성하는 용접 조건. 수정, 복제, 삭제가 가능합니다.

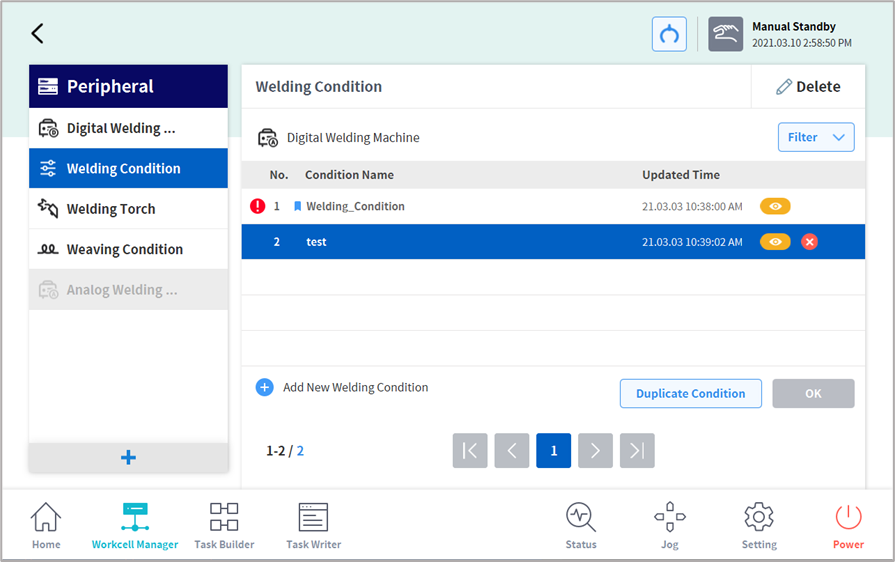

용접 조건 설정 화면을 실행하기 위해, 디지털 용접 조건(Digital Welding Condition) 워크셀 아이템 화면으로 진입합니다. 신규 추가( Add New Welding Condition 버튼) 또는 용접 조건 보기( 버튼)으로 설정 팝업창을 실행할 수 있습니다.

신규 추가 경우에는 기본으로 제공되는 용접 조건과 동일한 값이 입력된 상태로 실행되므로, 이를 이용하여 설정을 변경하여 다른 이름으로 저장할 수 있습니다.

• 용접 조건 신규 추가로 실행 : 용접 조건 리스트 하단의 Add New Welding Condition 버튼을 눌러 팝업창을 실행하여 신규 추가할 수 있습니다. 기본값이 적용되어 있으며 원하는 값으로 재입력한 후 저장합니다.

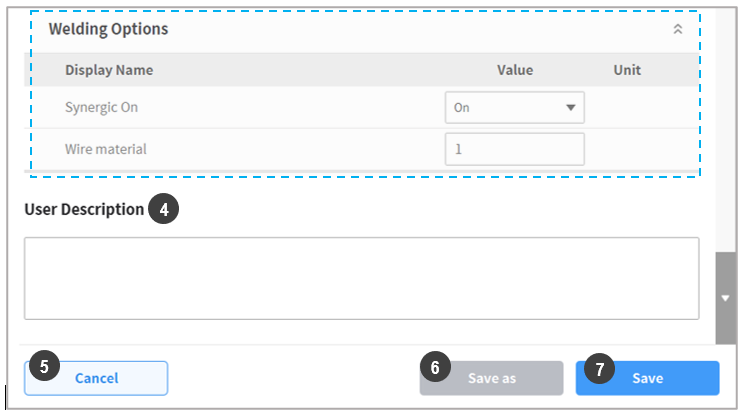

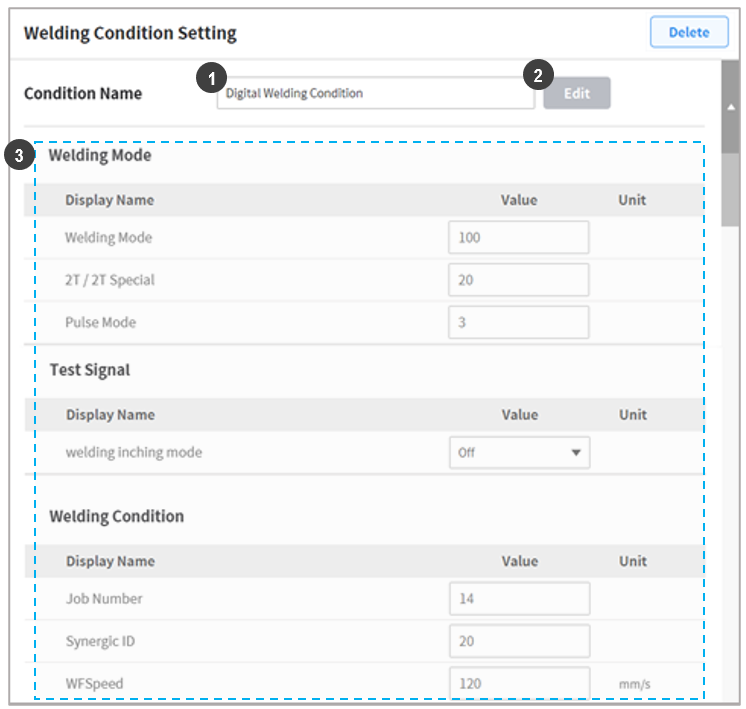

• 용접 조건 보기로 실행 : 용접 조건 리스트의 버튼을 눌러 팝업창을 실행합니다. 편집(Edit) 버튼을 눌러, 입력 가능한 모드로 전환한 후 수정이 가능합니다.

(이미지 중략)
