Configuración de E/S de brida

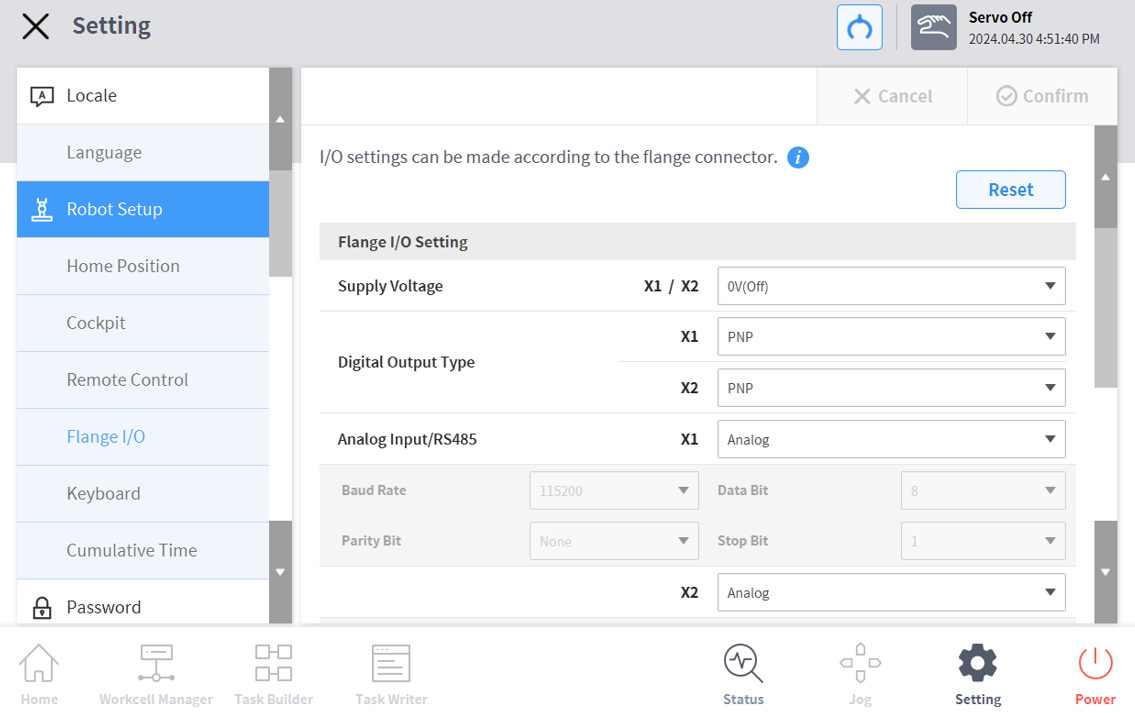

En el área del menú Configuración, seleccione el menú E/S de brida en Configuración del robot (solo visible cuando se conecta una nueva brida)

• La información configurada actualmente aparece en la ventana Administración de configuración.

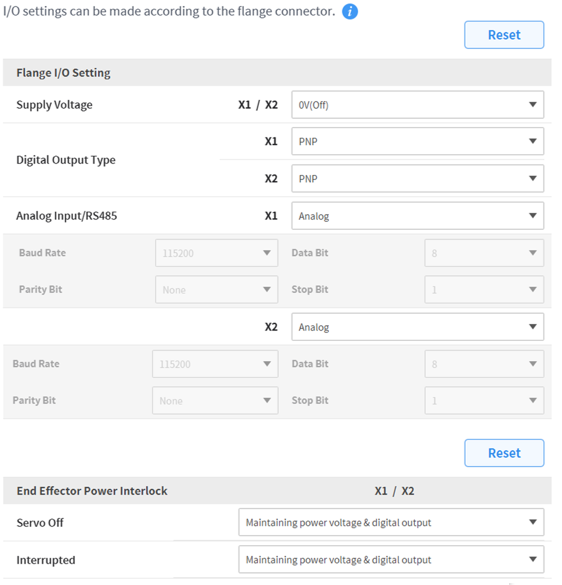

Cambiar opciones en la configuración de E/S de brida (X1/X2)

• Voltaje de suministro

  • Función de fuente de alimentación de 0V/12V/24V(predeterminado)

• Tipo de salida digital

  • PNP/NPN

• Entrada analógica/RS485

  • Utilice puertos X1/X2 como entrada analógica o RS485

  • Al seleccionar RS485, configure la velocidad en baudios, el bit de datos, el bit de paridad y el bit de parada.

Cambiar opciones para el bloqueo de energía del efector final

• Servo apagado

  • Mantenimiento del voltaje de alimentación y salida digital

  • Cambie el voltaje de alimentación y la salida digital a 0 V y vuelva al último estado cuando Servo esté encendido.

• interrumpido

  • Mantenimiento del voltaje de alimentación y salida digital

  • Cambie el voltaje de alimentación y la salida digital a 0 V y vuelva al último estado cuando se reinicie.

Cuando termine, presione el botón Aceptar.

• La configuración de su entorno para utilizar E/S bridadas ya está completa.
