コントローラー内のネットワーク接続端子とつないで、ラップトップ、TCP/IP装備、Modbus装備、ビジョンセンサーの使用ができます。
ネットワークの用途によって専用ポートにケーブルをつないでください。
-
WAN:外部インターネット接続
-
LAN:TCP/IP、Modbusプロトコルを使用する周辺機器接続

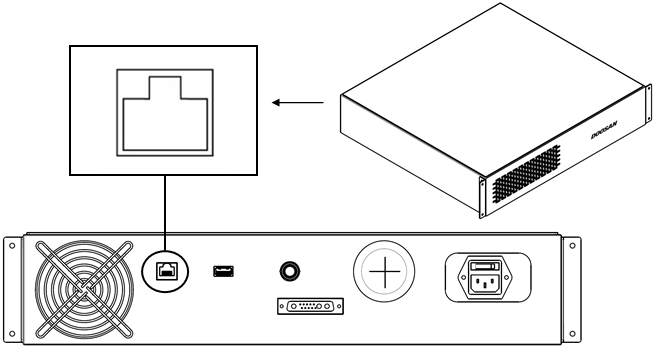

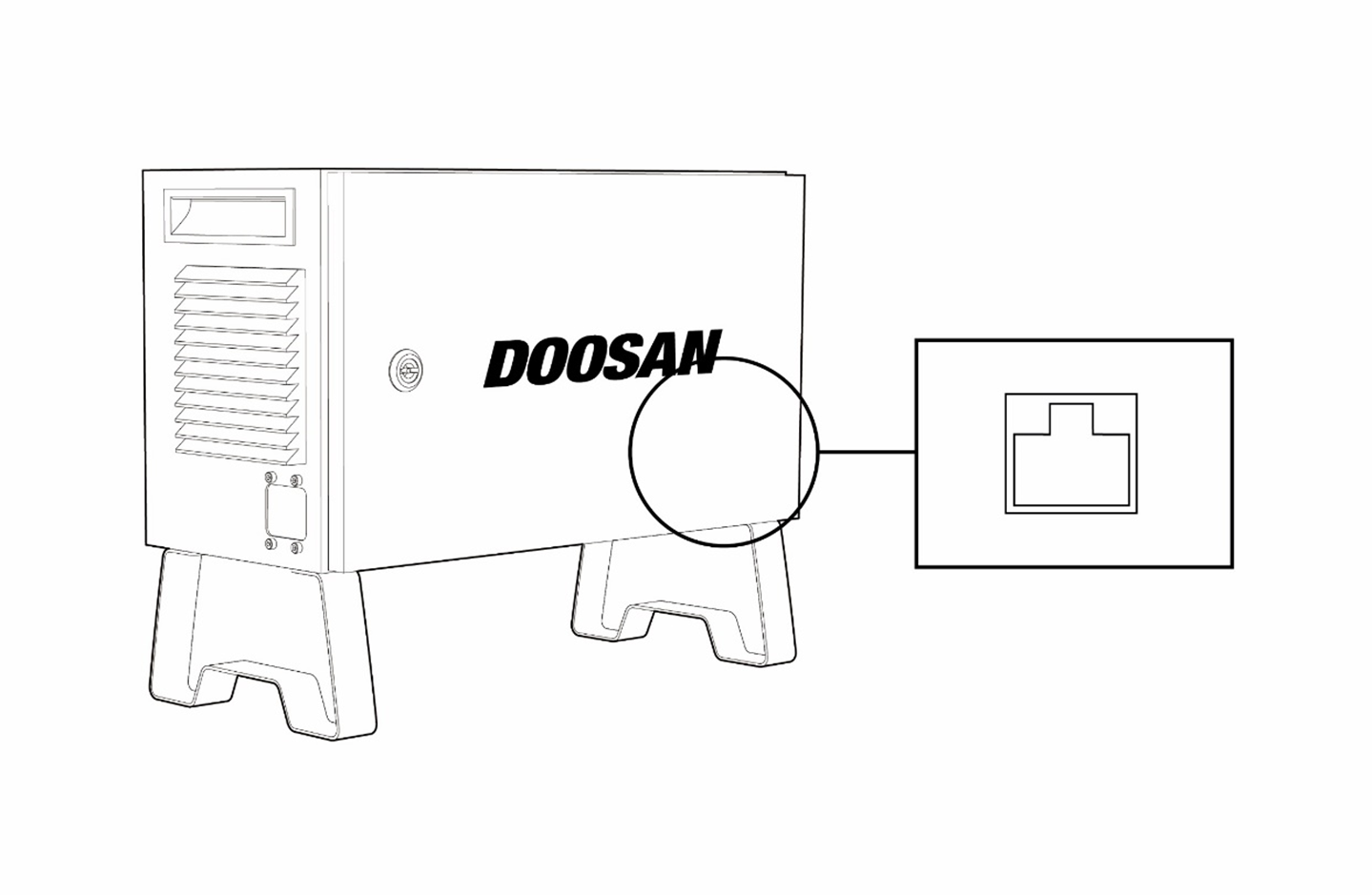

以下の図のネットワーク接続端子にケーブルを挿し込むと、ネットワークにつながります。
LAN4ポートは内部コントロール機と接続するためのポートなので、他の装備を接続しないでください。
