실행하며 모니터링 하기(Play)

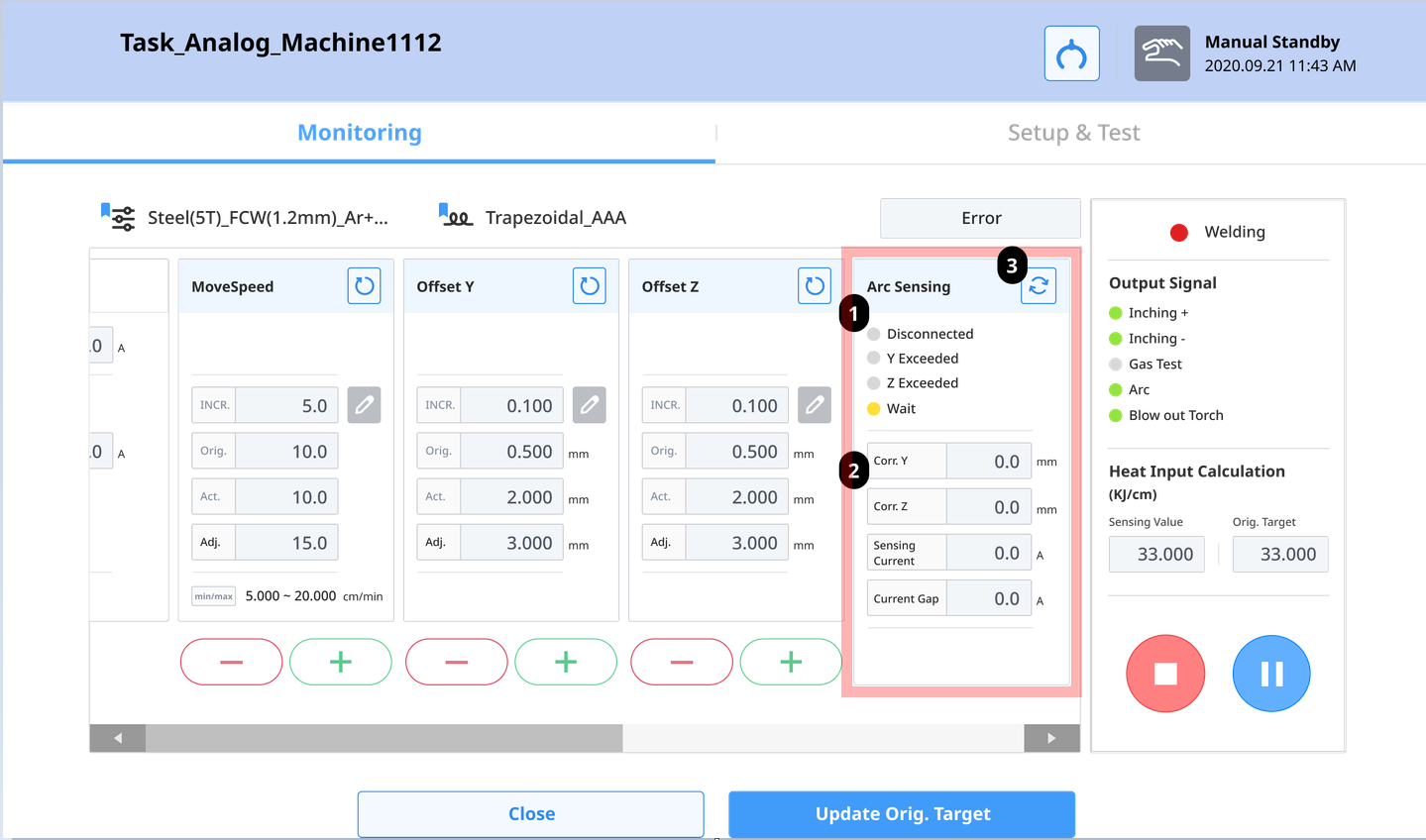

WCI에서 아크 센싱 기능이 설정된 경우 용접 모니터링 화면에 아크 센싱에 대한 모니터링 기능이 활성화 됩니다.

번호	항목	설명
1	DAQ 장비 연결 상태 & 모니터링 상태 표시	DAQ 연결 상태 : 연결 Connected / 미연결 Disconnected Y 보정량 최대치 초과 여부 : 초과시 초록불 Z 보정량 최대치 초과 여부 : 초과시 초록불 아크 센싱 동작 상태 프로그램 실행 전 : Stop 상태 프로그램 실행 이후 : Wait 및 Ready 상태 거쳐 준비 완료 위빙 모션 시작 시 : On Progress 상태로 아크 센싱 기능 시작 아크 센싱 중 DAQ 연결 해제, 센서 값 이상 발생 시: Error 상태 Note. Error 상태 발생 시, 아크 센싱 알고리즘은 종료되고, 마지막 보정 값을 유지하며 용접을 계속 진행합니다.
2	아크 센싱 관련 수치 모니터링	Corr. Y : Y 보정량을 mm 단위 모니터링 Corr. Z : Z 보정량을 mm 단위 모니터링 Sensing Current : 용접 전류 측정 데이터 A 단위 모니터링 Current Gap : 용접 타겟 전류, 현재 측정 값 차 A 단위 모니터링
3	Refresh 버튼	DAQ 연결 상태를 갱신합니다.

번호

항목

설명

DAQ 장비 연결 상태
& 모니터링 상태 표시

DAQ 연결 상태 : 연결 Connected / 미연결 Disconnected
Y 보정량 최대치 초과 여부 : 초과시 초록불
Z 보정량 최대치 초과 여부 : 초과시 초록불

아크 센싱 동작 상태

Note. Error 상태 발생 시, 아크 센싱 알고리즘은 종료되고,
마지막 보정 값을 유지하며 용접을 계속 진행합니다.

아크 센싱 관련 수치 모니터링

Corr. Y : Y 보정량을 mm 단위 모니터링
Corr. Z : Z 보정량을 mm 단위 모니터링
Sensing Current : 용접 전류 측정 데이터 A 단위 모니터링
Current Gap : 용접 타겟 전류, 현재 측정 값 차 A 단위 모니터링

Refresh 버튼

DAQ 연결 상태를 갱신합니다.
