TB / TW로 프로그래밍 하는 경우 워크셀 매니저에서 아크 센싱 WCI가 필수로 생성되어 있어야 합니다.
아크 센싱 WCI가 설정되어 있는 경우, TB / TW에서 Arc Sensing Command를 추가할 수 있습니다.

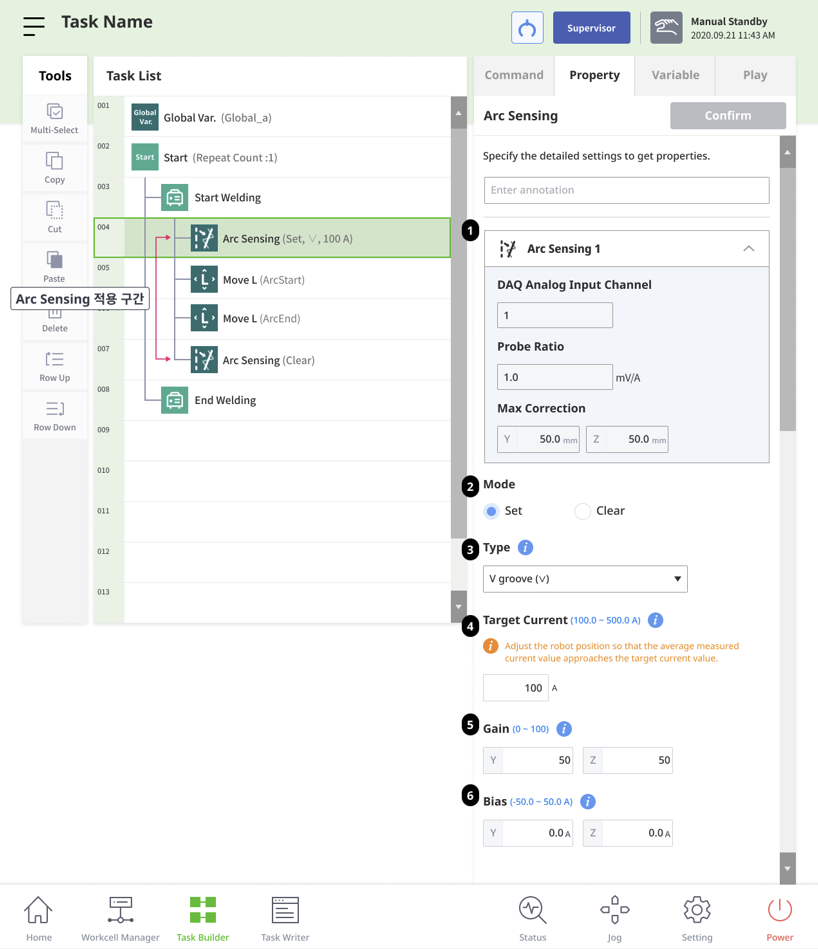

아크 센싱 기능을 추가 후 아래 파라미터에 대해 설정할 수 있습니다.
TB로 프로그래밍 하기
TW로 프로그래밍 하기
|
번호 |
항목 |
설명 |
|---|---|---|
|
1 |
Arc Sensing WCI |
현재 적용된 Arc Sensing WCI 값을 보여줍니다. |
|
2 |
Mode |
Arc Sensing 기능을 Set 할 지 Clear 할 지 지정합니다. Set 이후 부터 Clear 전까지 Arc Sensing 기능이 적용됩니다. |
|
3 |
Type |
용접 Type을 설정합니다. 용접 형상에 따라 V-Groove / Inverted V-Groove 중 하나를 선택합니다. |
|
4 |
Target Current |
용접 타겟 전류 값으로 100 ~ 500 (A) 사이 값을 입력합니다. |
|
5 |
Gain |
Arc Sensing 보정 민감도를 입력합니다. 0 ~ 100 사이 값을 입력하며 값이 커질 수록 입력 값에 더 민감하게 반응합니다. Gain이 0일 경우 해당 축은 반응하지 않습니다. |
|
6 |
Bias |
용접 전류 조정값을 입력합니다. 입력 신호에서 더하거나 빼서 기준점을 조절할 수 있습니다. |
Note. Gain과 Bias 설정은 아크 센싱 Trouble Shooting 페이지를 참고하세요.
