거리측정검사 도구 생성과 티칭 영역 설정하기

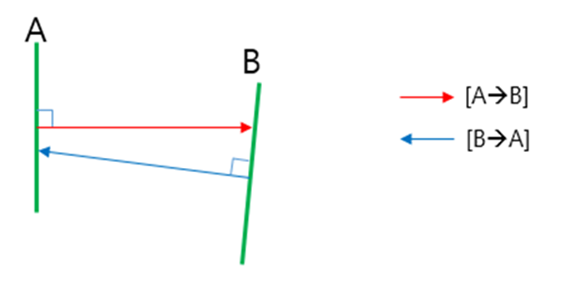

거리측정도구는 직선과 직선 사이의 거리를 측정하는 도구입니다. A와 B의 영역을 측정하고자 하는 직선 위에 올려두고 [계산] 버튼을 누르면 직선 A와 직선 B 사이의 길이를 측정할 수 있습니다. 측정된 거리값을 기준으로 검사의 합격 범위(Tolerance)를 조정하여 거리측정검사를 설정할 수 있습니다. [A→B]측정은 직선A의 중심에서 직선B 또는 직선B의 연장선으로 연결된 수직선의 거리를 의미합니다.

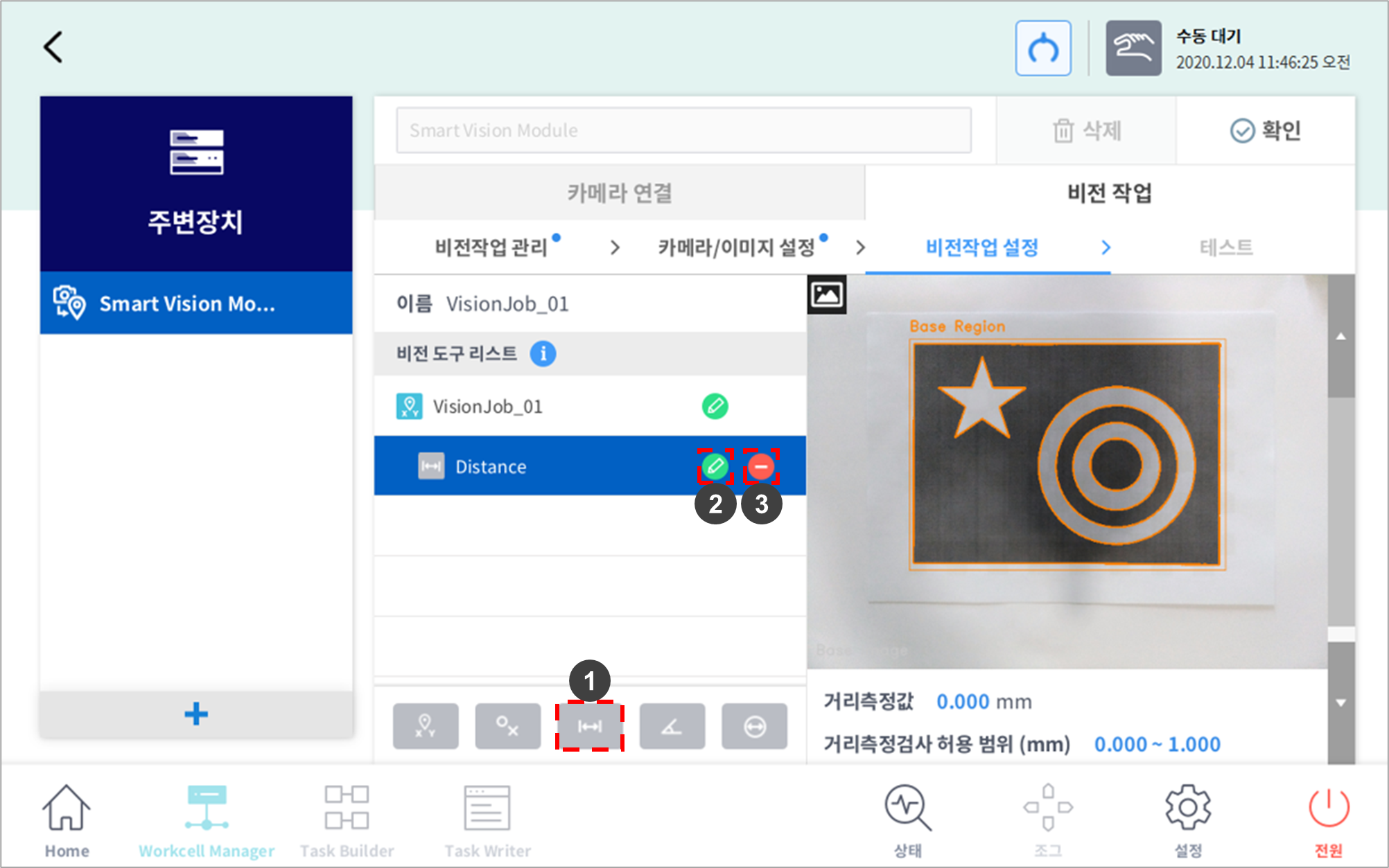

번호	항목	설명
1	거리측정검사 도구 추가	비전 도구 리스트에 거리측정검사 도구를 추가합니다.
2	수정	비전 도구 리스트에 선택된 작업의 설정 창이 나타납니다.
3	삭제	비전 도구 리스트에서 선택되어 있는 작업이 삭제됩니다.
4	티칭 영역 이동	화살표를 누르는 동안 영역으로 이동할 수 있습니다.
5	티칭 영역 크기 조절	화살표를 누르는 동안 티칭 영역의 크기 조절할 수 있습니다. 영역 내에 윤곽선이 1개만 들어올 수 있도록 조절합니다.
6	티칭 영역 크기 조절 (원형 화살표)	화살표를 누르는 동안 티칭 영역을 회전할 수 있습니다.
7	작업 이름 편집	키보드 화면이 올라오고, 작업이름을 수정할 수 있습니다. 적용 버튼을 누를 때 적용됩니다.
8	영역(A, B)의 선의 방향 선택	A > B, B >A로 선의 방향을 선택할 수 있습니다. 버튼을 누를 때 즉시 적용됩니다. [AàB]측정은 직선A의 중심에서 직선B 또는 직선B의 연장선으로 연결된 수직선의 거리를 의미합니다.
9	계산	두 개의 티칭 영역(A, B)에 선이 존재할 때 A, B 선의 중심 위치를 잇는 선을 생성합니다. 버튼을 누를 때 즉시 적용됩니다.
10	거리 표시 창	검출된 영역의 픽셀 값을 얼만큼 허용할 것인지 에디트 창에 입력입니다. 입력된 값에 따라 범위를 벗어나는 값은 검출하지 않습니다.
11	거리 영상 표시	두 티칭 영역에 검출된 선들의 사이 거리를 에디트 창에 표시합니다.
12	거리측정검사 허용 범위 설정	기준 선 값으로부터 선의 허용치를 설정합니다. Test 시 허용치를 벗어나는 값이 들어오면 inspection result가 0의 값으로 출력됩니다. 적용 버튼을 누를 때 적용됩니다.
13	적용	비전 작업 설정을 적용합니다.
14	취소	비전 작업 설정을 취소합니다.

직선 A, 직선 B의 중심은 티칭 영역 박스의 가이드라인이 아닌 검출된 직선의 중심을 의미합니다.
