직경측정검사 도구는 측정된 원의 직경 및 중심점의 위치를 측정하는 도구입니다. 원의 중심을 원형 물체의 중심과 맞춘 후 측정하고자 하는 원형 물체의 바깥쪽에 원 A를 위치시키고 원형 물체 안쪽에 원 B를 위치시킵니다. [계산] 버튼을 누르면 원이 측정되며 원의 직경과 중심점의 위치를 반환합니다. 측정된 직경값을 기준으로 검사의 합격 범위(Tolerance)를 조정하여 직경 측정 검사를 설정할 수 있습니다.
|
번호 |
항목 |
설명 |
|---|---|---|
|
1 |
직경측정검사 도구 추가 |
비전 도구 리스트에 직경측정검사 도구를 추가합니다. |
|
2 |
수정 |
비전 도구 리스트에 선택된 작업의 설정 창이 나타납니다. |
|
3 |
삭제 |
비전 도구 리스트에서 선택되어 있는 작업이 삭제됩니다. |
|

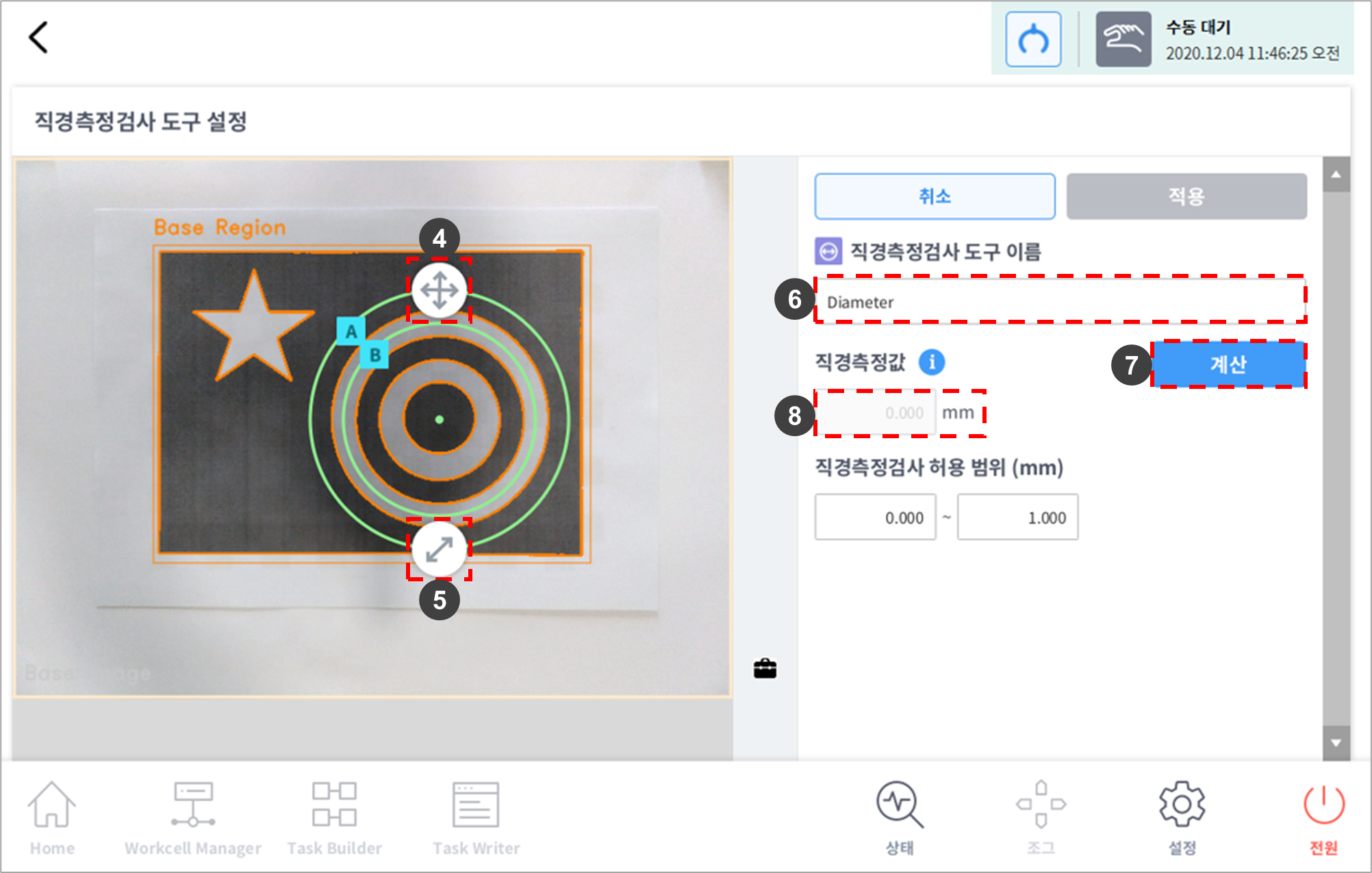

4 |
티칭 영역 이동 |
화살표를 누르는 동안 영역으로 이동할 수 있습니다. |
|
5 |
티칭 영역 크기 조절 |
화살표를 누르는 동안 티칭 영역의 크기를 조절할 수 있습니다. |
|
6 |
작업 이름 편집 – 에디트 창 |
키보드 화면이 올라오고, 작업이름을 수정할 수 있습니다.
|
|
7 |
계산 |

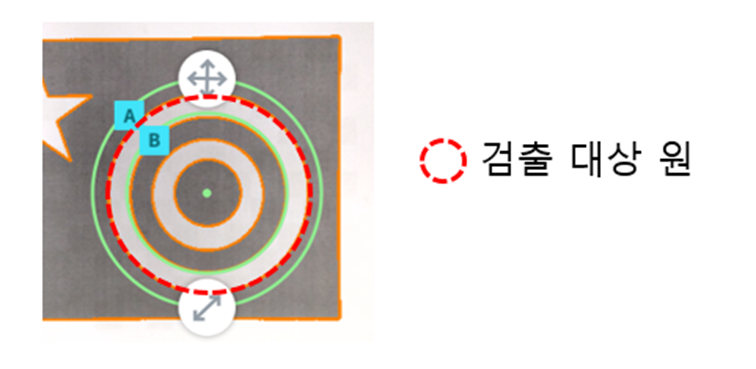

두 개의 티칭 영역(A, B)에 사이에 존재하는 원을 검출합니다. 원 A는 원형물체의 바깥쪽에 위치하도록 움직이고, 원B는 원형 물체의 안쪽에 위치하도록 움직입니다. 녹색 중심점을 물체의 중심에 위치시킵니다. 측정을 하게 되면 원 A와 원 B의 사이에 위치하는 원을 찾고 직경측정과 중심점의 위치를 출력합니다. |
|
8 |
직경 측정값
|
측정된 원의 반지름을 에디트 창에 표시합니다. |
|

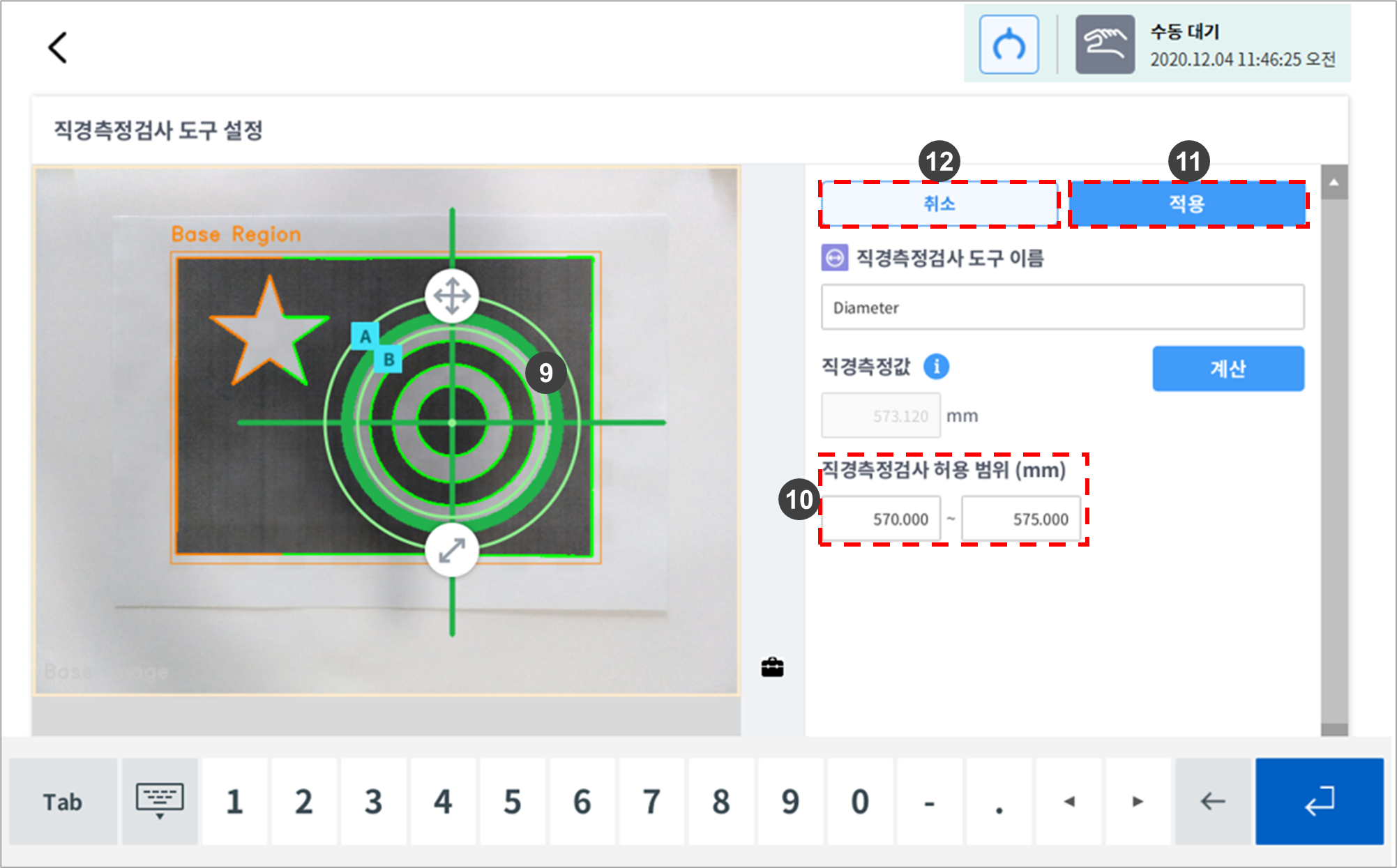

9 |
원 표시 창
|
측정된 원을 영상에 표시합니다. |
|
10 |
직경측정검사 허용 범위 |
기준 길이 값으로부터 길이의 허용치를 설정합니다.
|
|
11 |
적용 |
비전 작업 설정을 적용합니다. |
|
12 |
취소 |
비전 작업 설정을 취소합니다. |
