각도측정검사 도구 생성과 티칭 영역 설정

각도측정검사 도구는 직선과 직선 사이의 각도를 측정하는 도구입니다. A와 B의 영역을 측정하고자 하는 직선 위에 올려두고 [계산] 버튼을 누르면 직선 A와 직선 B 사이의 각도를 측정할 수 있습니다. 측정된 각도값을 기준으로 검사의 합격 범위(Tolerance)를 조정하여 각도 측정 검사를 설정할 수 있습니다.

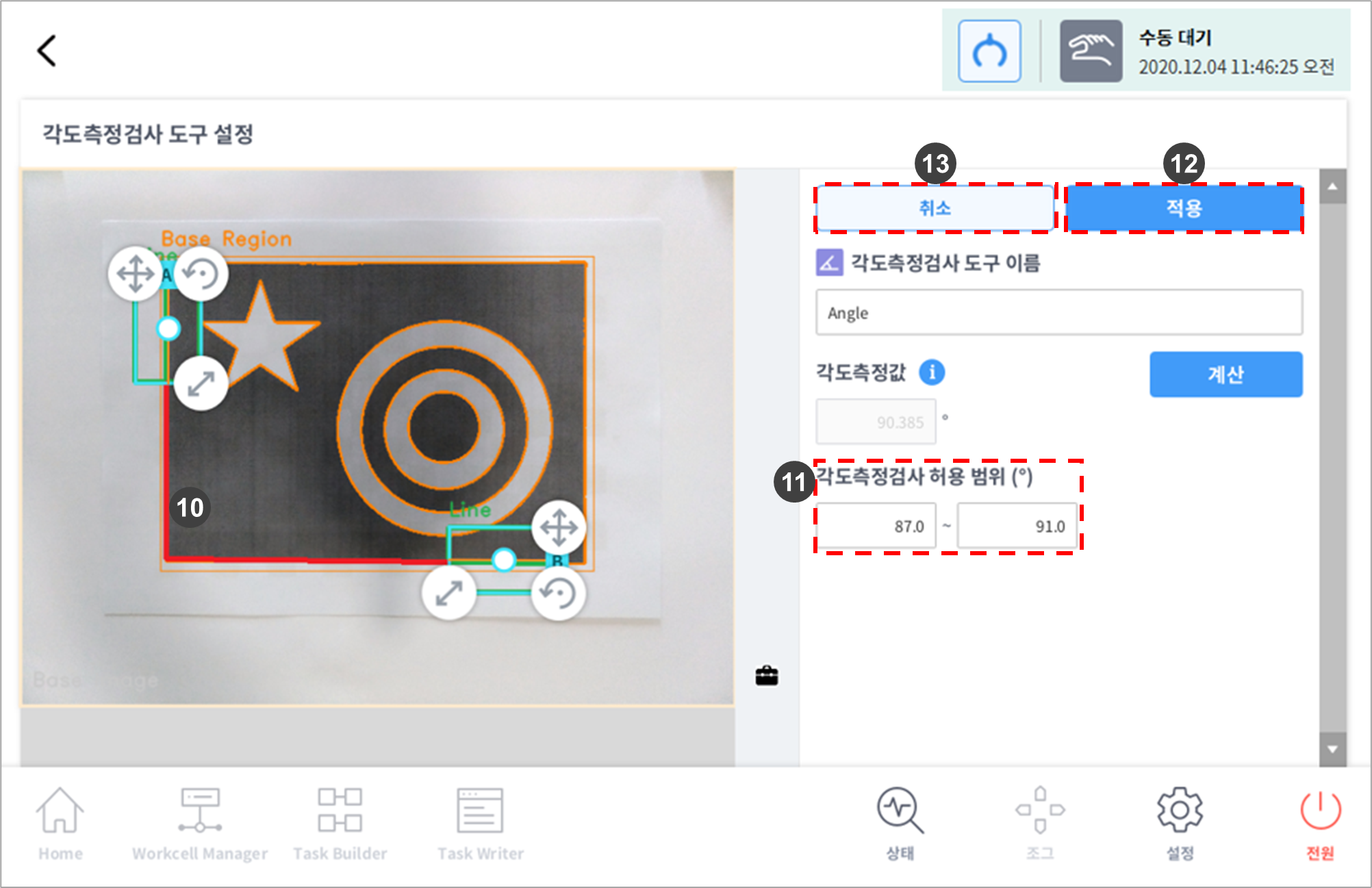

번호	항목	설명
1	각도측정검사 도구 추가	비전 도구 리스트에 각도 측정 도구를 추가할 수 있습니다.
2	수정	비전 도구 리스트에 선택된 작업의 설정 창이 나타납니다.
3	삭제	비전 도구 리스트에서 선택되어 있는 작업이 삭제됩니다.
4	티칭 영역 이동	화살표를 누르는 동안 영역으로 이동할 수 있습니다.
5	티칭 영역 크기 조절	화살표를 누르는 동안 티칭 영역의 크기를 조절할 수 있습니다. 영역 내에 윤곽선이 1개만 들어올 수 있도록 조절합니다.
6	티칭 영역 크기 조절 (원형 화살표)	화살표를 누르는 동안 티칭 영역을 회전할 수 있습니다.
7	작업 이름 편집 – 에디트 창	키보드 화면이 올라오고, 작업이름을 수정할 수 있습니다. 적용 버튼을 누를 때 적용됩니다.
8	계산	두 개의 티칭 영역(A, B)에 선이 존재할 때 각 선들의 연장 선이 만나는 사잇각을 구합니다.
9	각도측정값	두 티칭 영역에 검출된 선들의 사잇각을 에디트 창에 표시합니다.
10	각도 영상 표시	두 티칭 영역에 검출된 선들의 사잇각을 영상에 표시합니다.
11	각도측정검사 허용 범위	기준 각도 값으로부터 각도의 허용치를 설정합니다. Test 시 허용치를 벗어나는 값이 들어오면 inspection result가 0의 값으로 출력됩니다. 적용 버튼을 누를 때 적용됩니다.
12	적용	비전 작업 설정을 적용합니다.
13	취소	비전 작업 설정을 취소합니다.

직선A, 직선 B의 중심은 티칭 영역 박스의 가이드라인이 아닌 검출된 직선의 중심을 의미합니다.
