De Collaborative Zone instellen

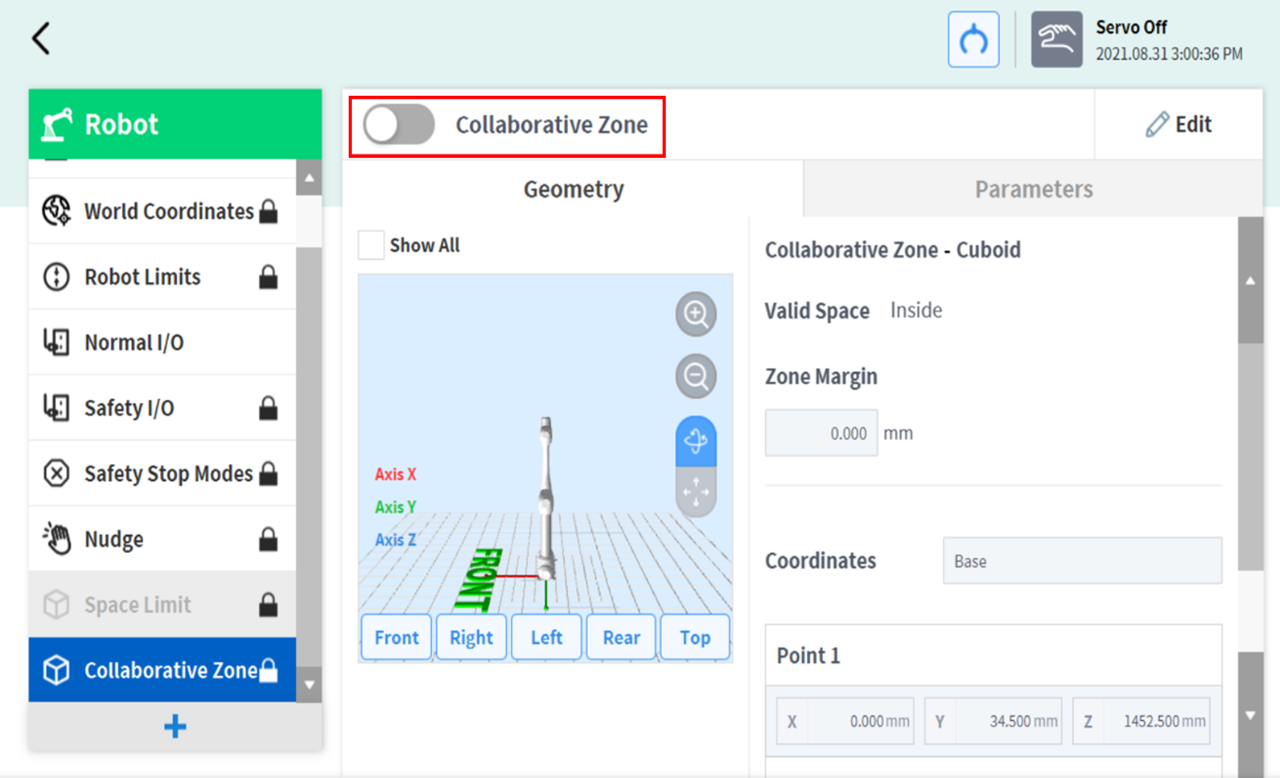

Om de Collaborative Zone, in te stellen, tikt u op de knop   image2021-11-16_16-41-44.png Toevoegen op de werkcel van de Robot en selecteert u Collaborative Zone > Cuboid (Kubus), Cylinder (Cilinder), Multi-plane Box (Doos met meerdere vlakken), Sphere (Bol) of Tilted Cuboid (Schuine kubus). Tijdens de configuratie en inschakeling hebt u het veiligheidswachtwoord nodig.

  1. Voer de naam van de werkcel in het veld Werkcelnaam , bovenin het scherm Werkcel instellen, in.

  2. Stel de posegegevens in volgens de vorm van de Zonevorm samen met de Valid Space (Geldige ruimte) en Zone Margin (Zonemarge) in het tabblad Geometrie.

  3. Stel de TCP-/Robotlimieten, Veiligheidsstopmodi en Dynamic Zone Enable in op het tabblad Parameters en druk op Draft.

  4. Controleer of alle weergegeven parameters overeenkomen met de voorgenomen instelling, vink vervolgens Confirm draft (Concept bevestigen) aan en druk op Confirm (Bevestigen)

  5. Druk op de knop Activate Toggle (Toggle activeren) om de Collaborative Zone toe te passen..
