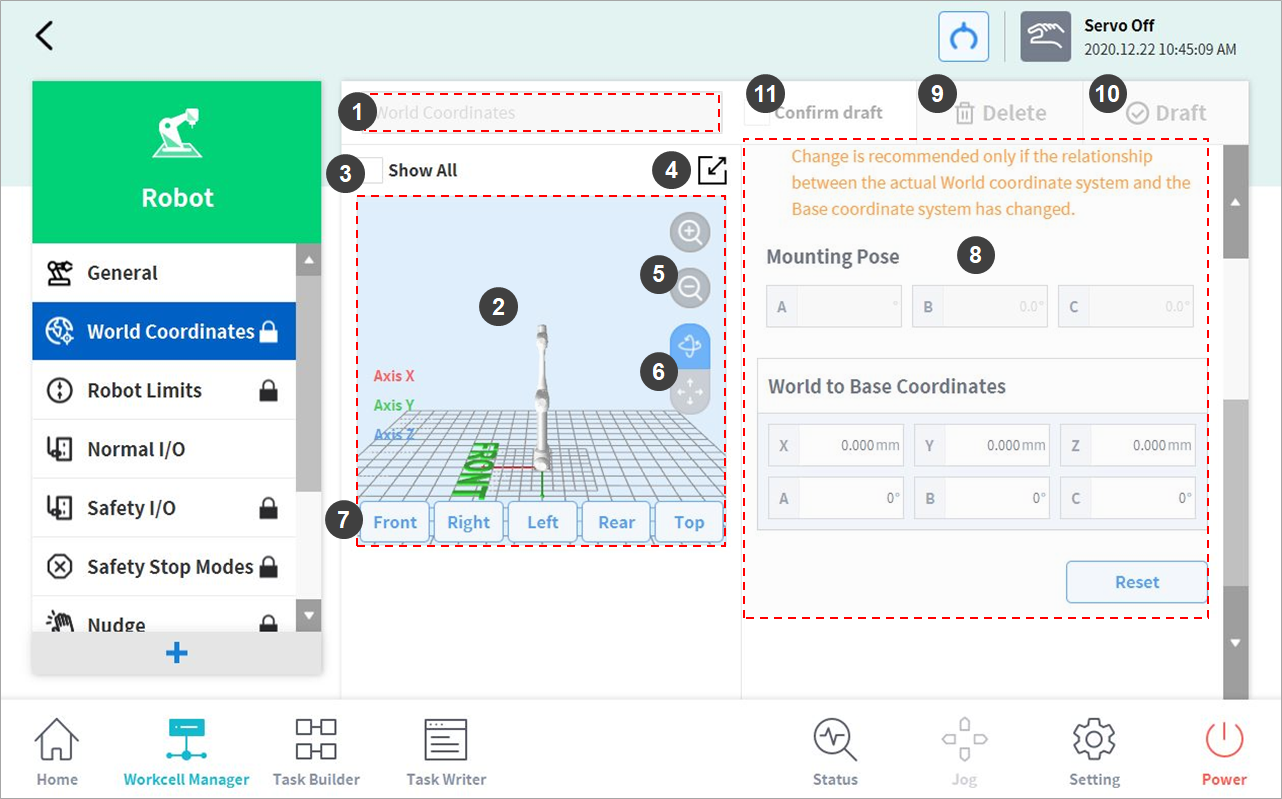

Configuração do robô

1

Introduza o nome da célula de trabalho

Introduza um nome para a célula de trabalho.

2

Ecrã de simulação

Apresenta uma simulação do espaço de funcionamento da célula de trabalho.

3

Zoom para ajustar

Pode visualizar todas as outras células de trabalho registadas. Marque a caixapara ativar o recurso Exibir tudo. Quando desmarcada, o recurso é desativado novamente.

4

Transições máximas de tela ( )

O ecrã de simulação muda para o ecrã completo. Toque no botão Zoom Out Screen ( ) (Diminuir o zoom) enquanto estiver na tela inteira para retornarà tela Zoom Out (Diminuir o zoom).

5

Ampliar ()/reduzir ( )

Ampliaou reduz o ecrã de simulação.

6

Rodar ()/Mover( )

Rode ou desloque o ecrã de simulação na direção pretendida. Toque em qualquer botão e , em seguida, arraste ou toque no ecrã para o controlar.

7

Defina a orientação do simulador

Define a orientação do simulador. Apresenta a simulação na direção selecionada.

8

Espaço de funcionamento

Apresenta o espaço de trabalho da célula de trabalho.

9

Eliminar

Elimina a célula de trabalho atualmente ativa.

10

Guardar para mais tarde

OK

Guardar para mais tarde: Guarda temporariamente as definições do espaço de funcionamento da célula de trabalho.

Confirmar: Guarda as definições de espaço de funcionamento da célula de trabalhoem que está a trabalhar ou confirmou uma gravação temporária.

(O botão Confirm Temporary Storage (Confirmar armazenamento temporário) é apresentado apenas para células de trabalho relacionadas com a segurança e apenas o botão OK é apresentado para células de trabalho normais.

11

Confirmar armazenamento temporário

Confirme as definições temporárias do espaço de funcionamento guardado para armazenamento final.

(Apenas para células de trabalho relacionadas com a segurança, não para células de trabalho normais.
