可选 正常 20 分钟
此示例在任务生成器中创建。任务编写器不支持 skill 功能。
小心
-
在尝试样本之前，请确保阅读并遵循 (2.12-zh_CN) 使用注意事项。有关详细信息，请参阅 (2.12-zh_CN) 第 1 部分 .安全手册。
-

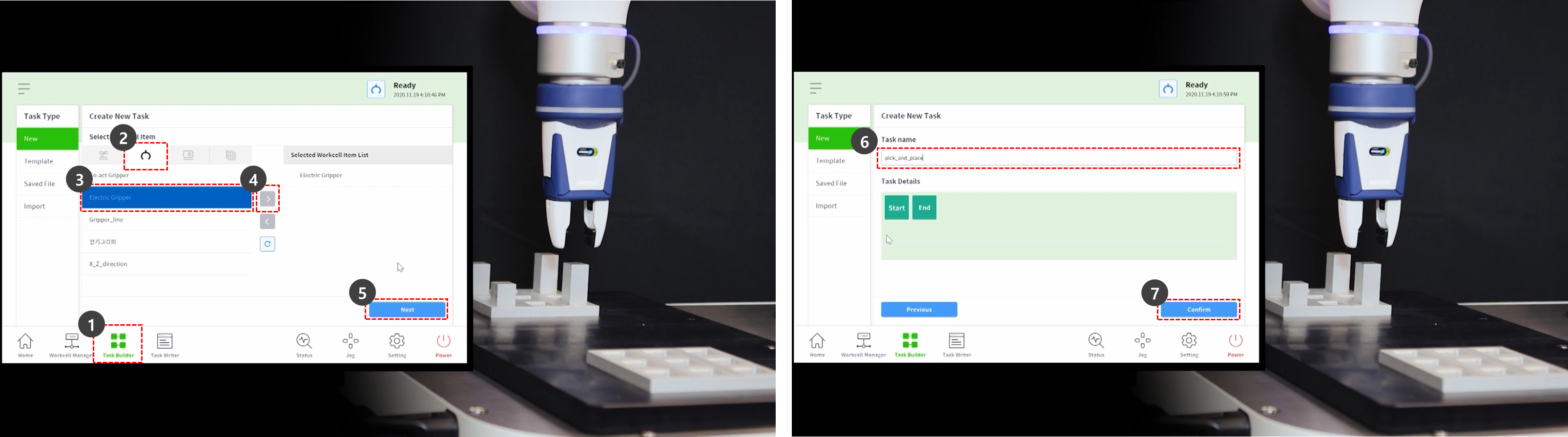

从底部菜单中选择任务构建器。
-
选择 Select workcell item > Gripper (选择工作单元项目 > Gripper) 图标。
-
选择注册为工作单元项目的夹具。如果没有将夹具注册为工作单元项目，则无法尝试使用此样本。
-
按 > 按钮将工作单元格项目注册为选定的工作单元格项目。
-
按“ Next (下一步) ”按钮。
-
输入任务名称。
-
按确认。
-

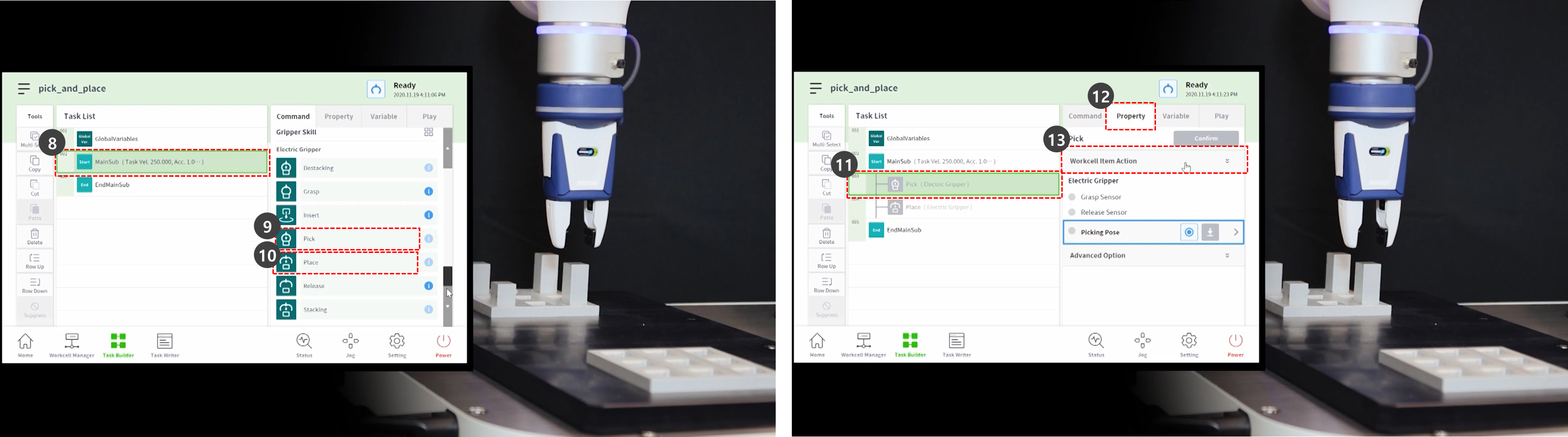

从任务列表的第二行中选择 MainSub 命令。新命令将添加到所选行的下一行。
-
添加选择 skill 命令。
-
添加 Place skill 命令。
-

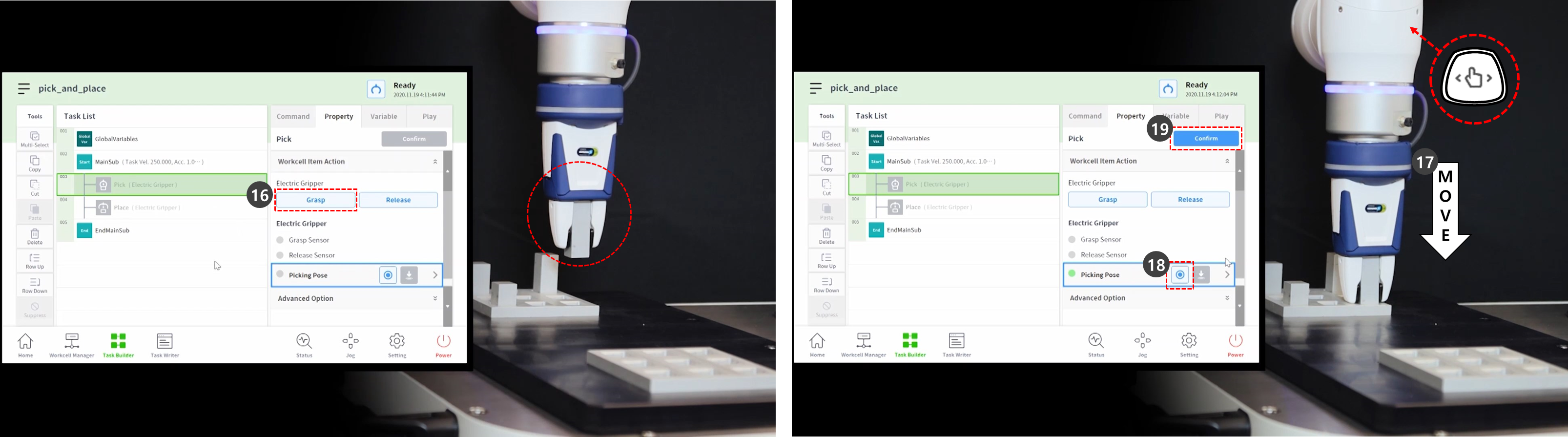

从任务列表的第三行中选择“选择”命令。
-
选择属性选项卡。
-
按工作单元格项目操作展开菜单。如果选择了夹具工作单元项目，则可以在工作单元项目操作期间测试夹具操作。
-
要测试夹具，请按下夹具按钮并执行夹具运动。
-
要测试夹具，请按下释放按钮并执行释放动作。
-
如果工件较轻，请将工件放入夹具中，然后按下夹具按钮，让机械手固定工件。夹具固定工件时进行教学有助于确定准确的位置。
-
但是，在教学过程中让机械手固定工件并不是强制性的，而是一个例子。
-
如果工件很重，可能会发生危险情况，因为夹具会丢失工件。
-
如果是重型工件，“工具设置”的“工具重量”必须包括工具重量和工件重量。
-
-

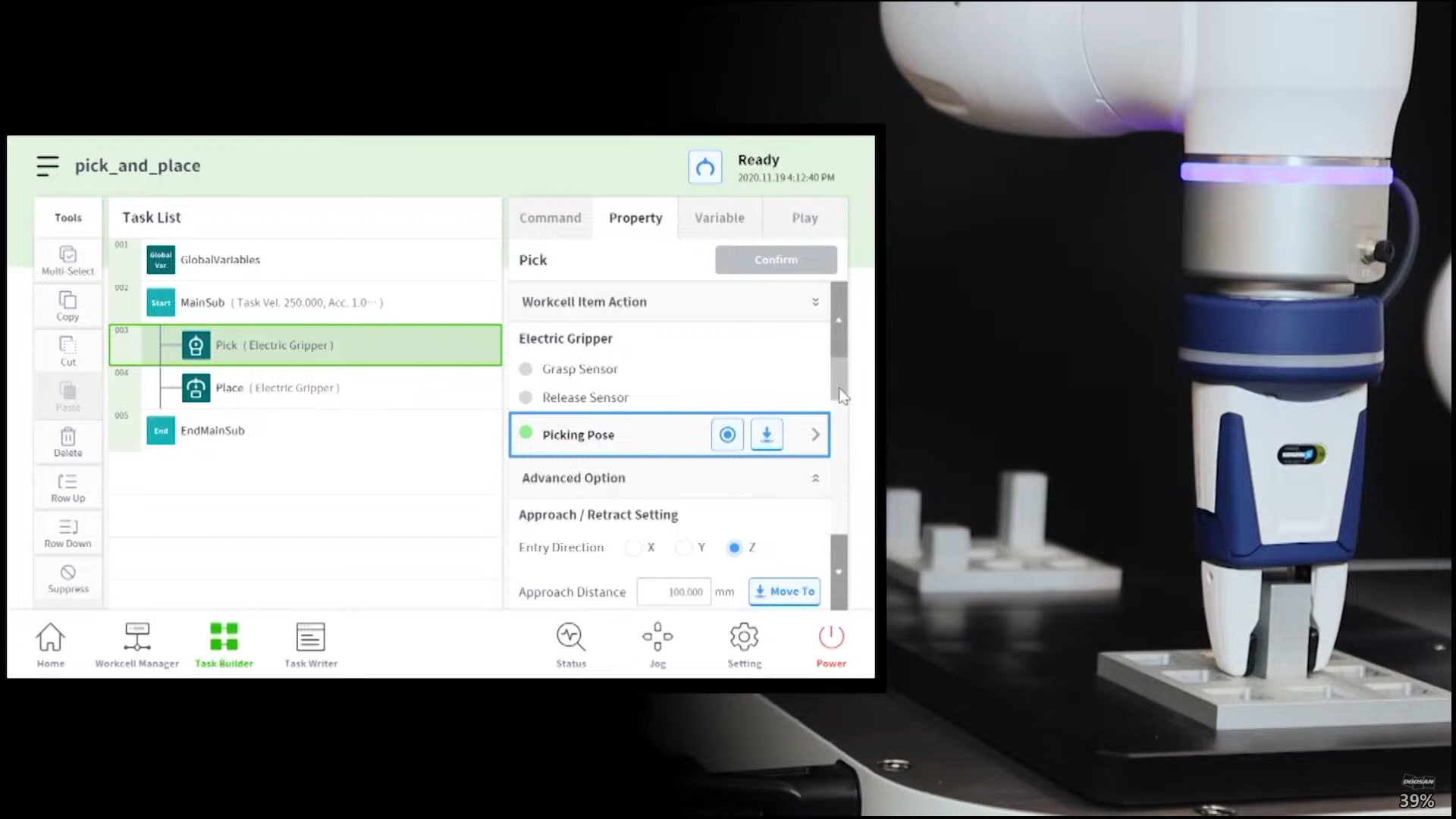

使用直接教学将机械手移动到执行拾取的位置。
-
按住驾驶舱中的手动导向按钮以移动机械手。
-
-
按下拣选姿势的 Get pose (获取姿势) 按钮。
-
按确认按钮。
-

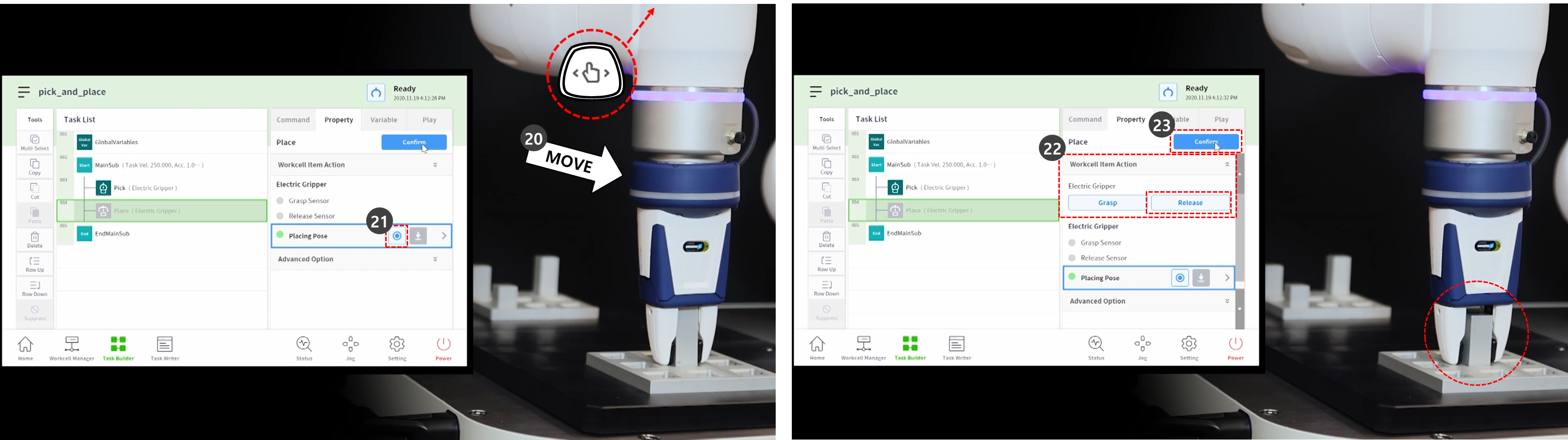

使用直接教学将机械手移动到将要放置的位置。
-
按配售组合的“ Get pose (Get pose) ”按钮。
-
要从夹具上松开工件，请按下释放按钮。
-
按确认按钮。
-

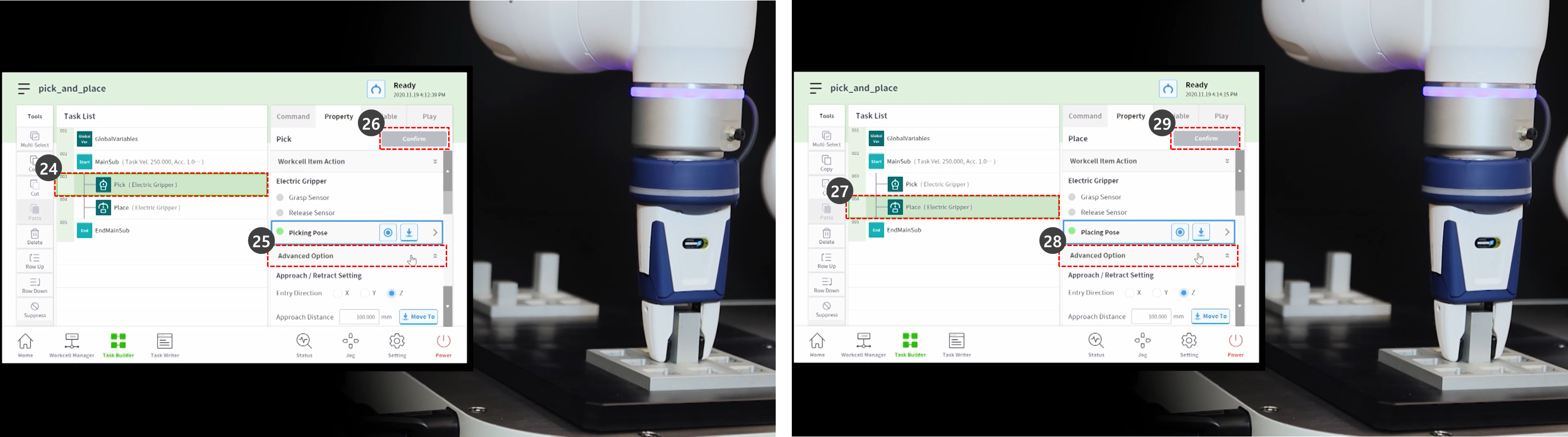

要设置挑选和放置 skill 命令的详细设置， 请选择任务列表第三行中的挑选命令。
-
按“高级选项”展开菜单，并设置为：对以下未描述的项目使用默认值。
-
进入方向：Z 轴
-
它设置进入拾取位置的方向。
-
-
接近距离：100 毫米
-
它设置了机械手接近拾取位置之前的距离。它可以确保足够的接近距离。
-
-
缩回距离：100 毫米
-
它设置机械手沿设定方向从拾取位置缩回后的距离。它可固定足够的缩回距离。
-
-
接近速度：100 mm/s
-
当机械手接近物体时，它将接近速度设置为低于默认值。
-
-
合规性控制：已启用 (绿色)
-
感应触点：已启用 (绿色)
-
它支持合规性控制和触点检测功能。
-
接触力：10n
-
触点容差：10 毫米
-
力：15 牛
-
刮擦偏移：2mm
-
-
采棉前释放夹具：已启用 (绿色)
-
在接近拾纸位置之前，它会将夹纸器设置为“释放”状态。
-
-
工具重量：无
-
如果工件不亮，则必须对工件重量和刀具重量进行求和，添加为“刀具重量”工作单元，并进行选择。
-
-
-
按确认按钮。
-
从任务列表的第四行选择 Place 命令。
-
按“高级选项”展开菜单，并设置为：对以下未描述的项目使用默认值。
-
进入方向：Z 轴
-
接近距离：100 毫米
-
缩回距离：100 毫米
-
接近速度：100 mm/s
-
合规性控制：已启用 (绿色)
-
感应触点：已启用 (绿色)
-
它支持合规性控制和触点检测功能。
-
接触力：10n
-
触点容差：10 毫米
-
力：15 牛
-
-
工具重量：无
-
-
按确认按钮。
-

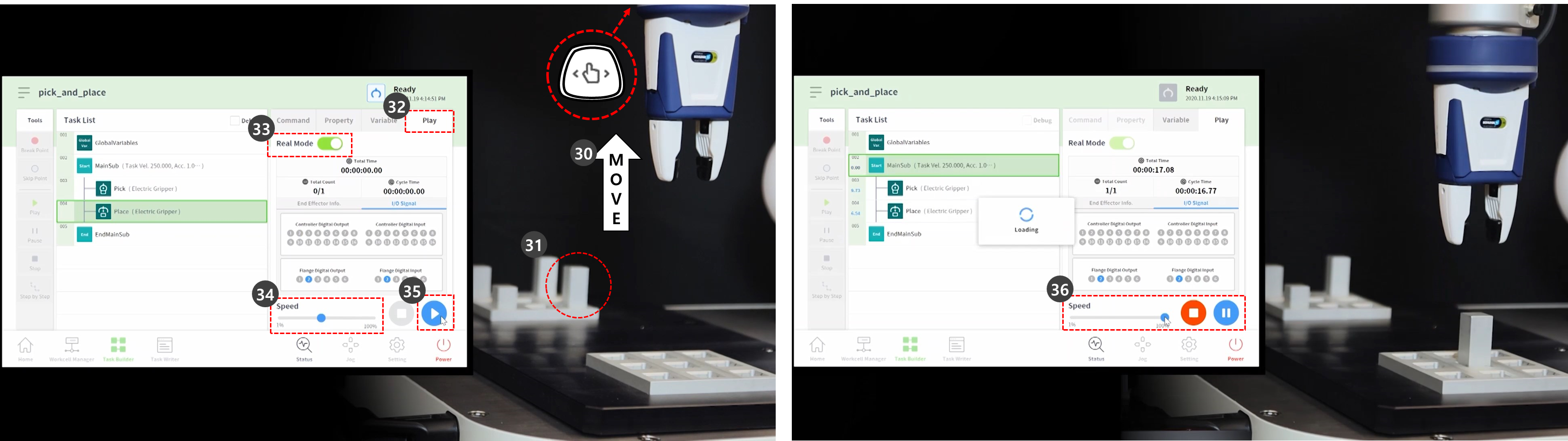

使用直接教学将机械手移动到拾放开始的位置。
-
将工件移至拾取位置。
-
选择播放选项卡。
-
启用 Real Mode 切换按钮。
-
将速度滑杆调整到 10-30%。
-
此速度滑块将所有命令的设定速度调整为选定的 %。
-
当任务在创建后首次执行时，以较低的速度执行任务可能会防止意外风险。
-
-
按播放按钮。
-
如果任务未出现问题就完成，请将速度调整回默认值 100% ，然后再次测试。
