Kötelező Normál 15 perc
A felhasználó kiválaszthatja a manuális mozgatási módot a jog lapon. A léptetővel/mozgásra/igazítási lépéssel kapcsolatos további információkért lásd (2.11.0.1_temp-hu_HU) Léptetés funkció: .
-
Léptetés: A robot illesztését vagy TCP-t a kiválasztott felhasználó által kiválasztott közös tengelyre vagy koordináta-tengelyre mozgatja
-
Áthelyezés: A robot illesztését vagy TCP-t a felhasználó által megadott célpontra viszi
-
Igazítás: A robot végét a felhasználó által kiválasztott síkra merőleges síkra viszi, és a robot végével párhuzamos koordináta-tengelyt
A robotmozgás két típusból áll.
-
Közös mozgás: Minden ízületet lineárisan, forgó mozgással mozog
-
Feladat mozgás: A végpontot lineárisan a célponthoz viszi
A következő módszer a robot mozgatására a léptetőképernyőről történő közös mozgás segítségével:
-
Válassza ki a Joint (közös) fület.
-

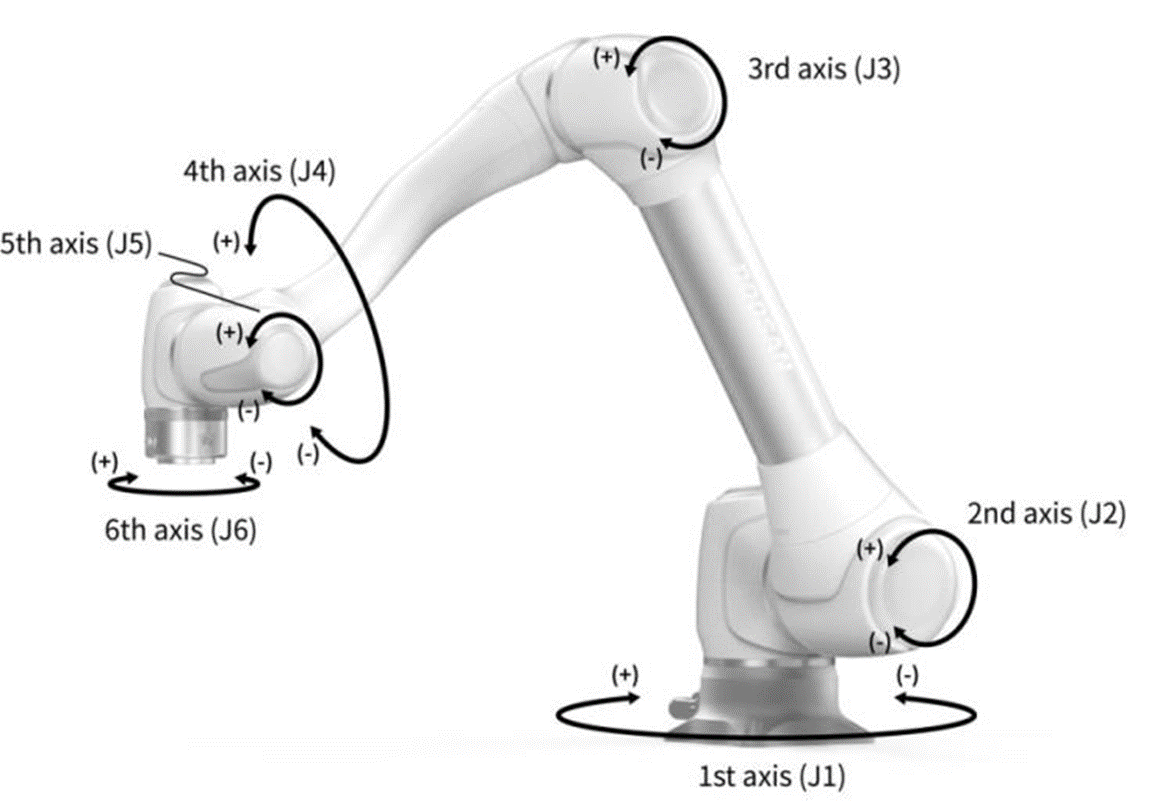

Válassza ki az elmozdulni kívánt tengelyt. Például kiválaszthatja a J1-et.
-

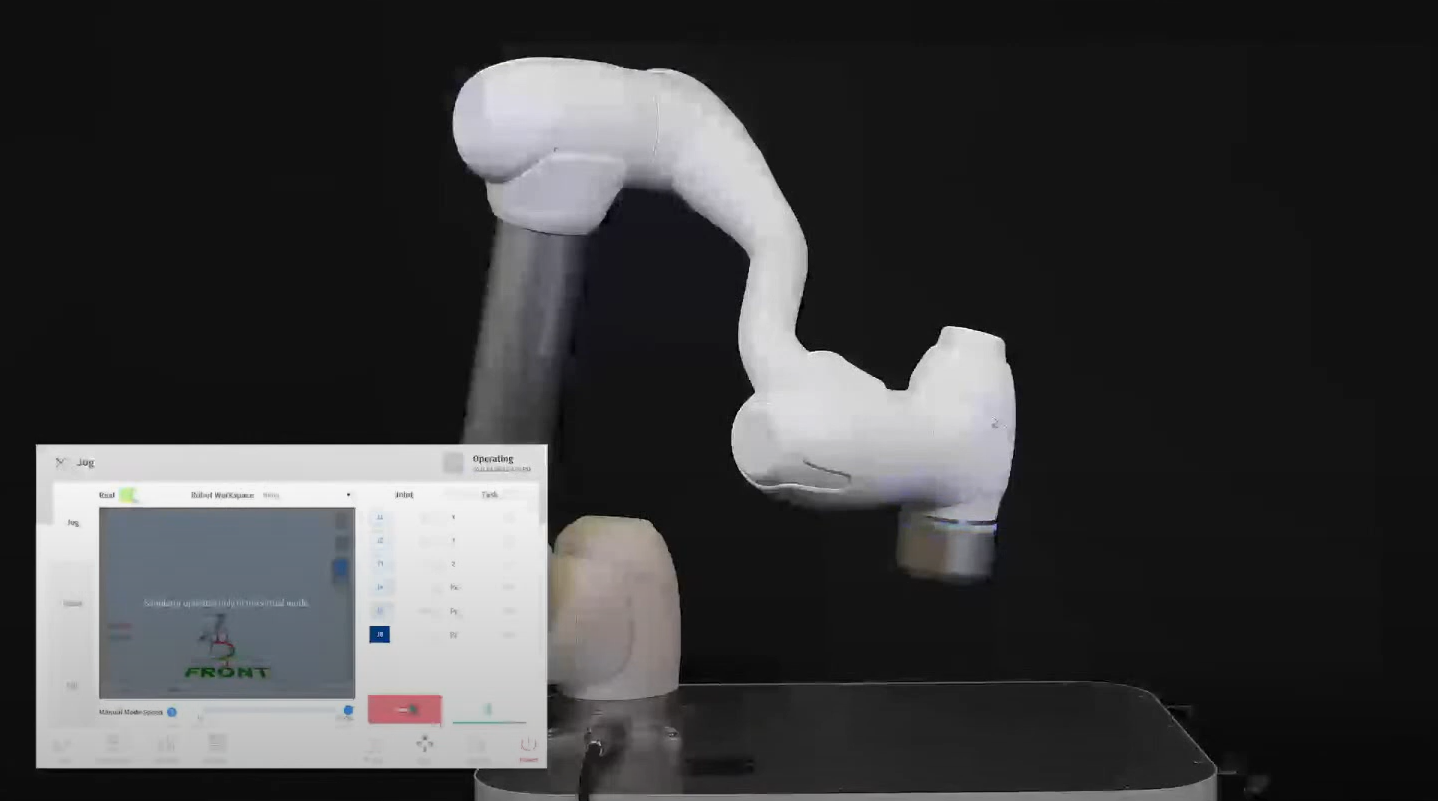

A robot mozgatásához nyomja meg a +/- gombot. A robot a +/- gomb megnyomása közben mozog, és az aktuális hely valós időben jelenik meg a képernyőn.
A következő módszer a robot mozgatásának módja a feladatmozgás segítségével a léptetőképernyőn:
-
Válassza ki az alapkoordinátákat. A robot az ALAPKOORDINÁTÁK vagy A SZERSZÁM koordinátái szerint mozgatható.
-
Válassza ki a mozgás irányát. Például az X-tengely választható ki.
-
A robot mozgatásához nyomja meg a +/- gombot. A robot a +/- gomb megnyomása közben mozog, és az aktuális hely valós időben jelenik meg a képernyőn.
A léptetőmozgással, mozgással és igazítási műveletekkel kapcsolatos további információkért lásd (2.11.0.1_temp-hu_HU) Léptetés képernyő: , (2.11.0.1_temp-hu_HU) Mozgás képernyő (2.11.0.1_temp-hu_HU) Igazítása Képernyő illetve.
-
Ha az aktuális mód billenőkapcsolója a léptető képernyő bal felső részén ki van kapcsolva, a robot csak a léptető képernyő bal oldalán lévő virtuális képernyőn mozog. Az aktuális robot akkor mozog, ha az aktuális üzemmód billenőkapcsolója be van kapcsolva.
