工具方向限制区域设置

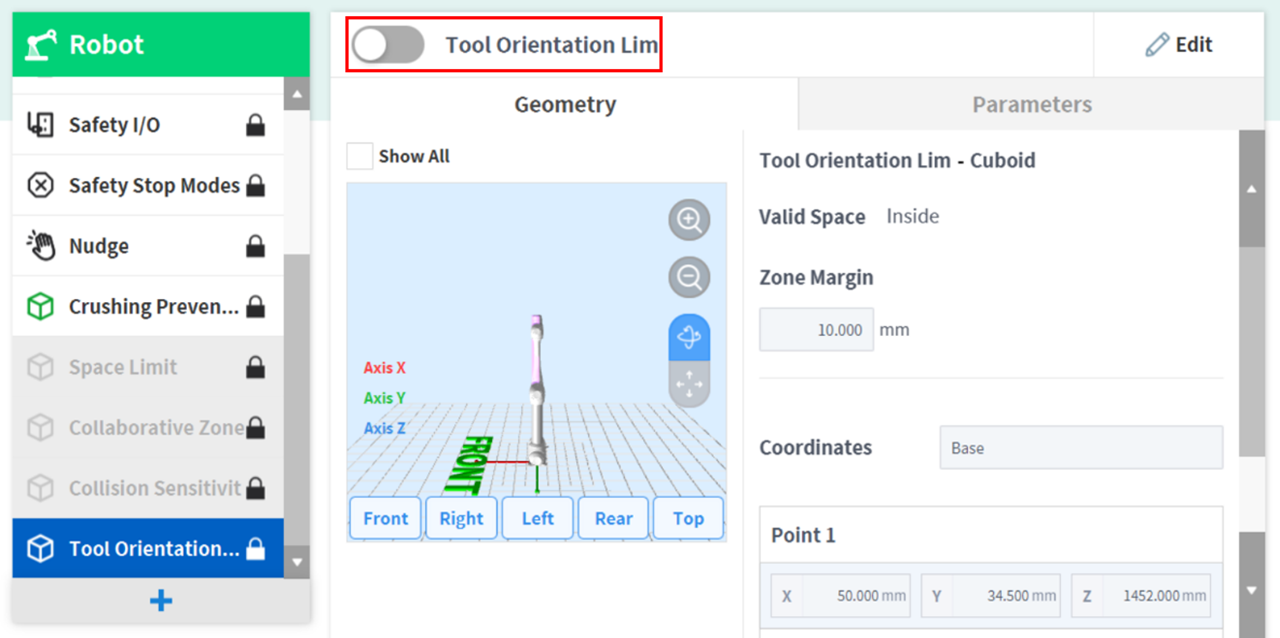

要设置工具方面限制区域，请在机器人工作单元中点击 （添加）按钮，然后选择工具方向限制区域> 正立方体、圆柱体、多平面箱、球体或斜立方体。设置和启用过程中需提供安全密码。

1. 在 Workcell Setting（工作单元设置）屏幕顶部的 Workcell Name（工作单元名称）字段中输入工作单元名称。

2. 根据区域形状以及“几何图形”选项卡中的“有效空间”和“区域边距”设置位姿信息。

3. 在“参数”选项卡中设置 TCP 方向限制和动态区域启用，然后按草稿。

4. 验证显示的所有参数与期望设置的参数相同，然后选中“确认草稿”并按“确认”

5. 按下“激活切换”按钮以应用工具方向限制区域。
