Subpeças e funções

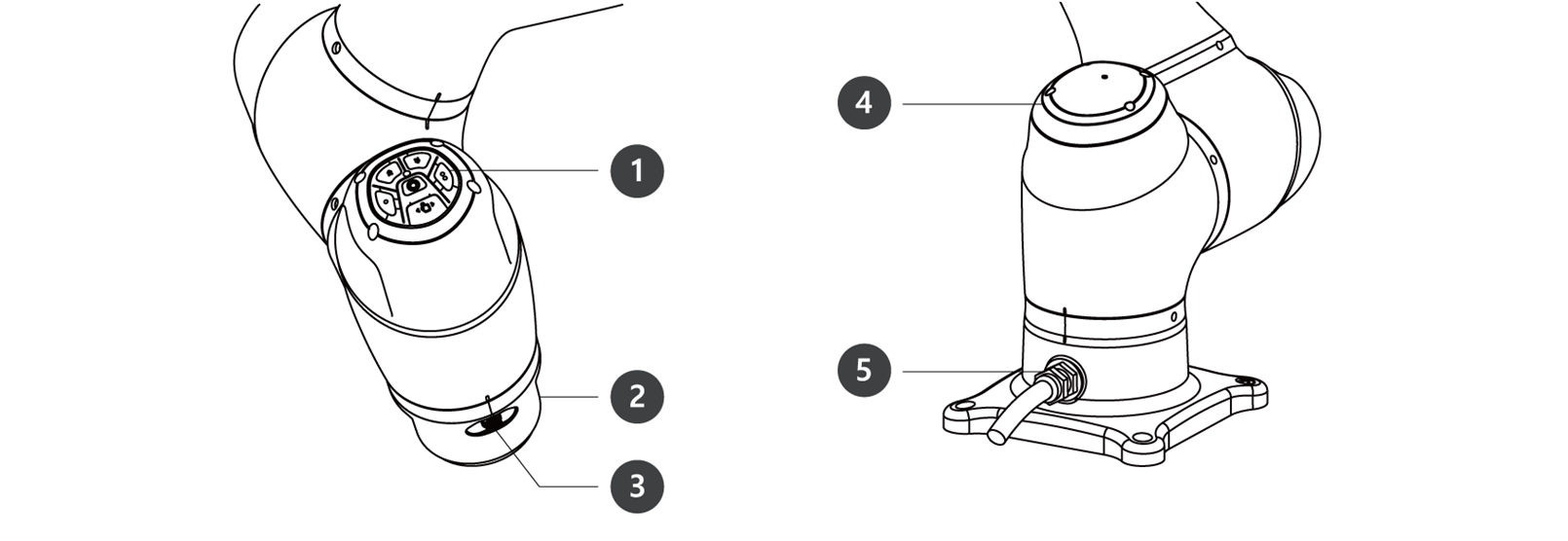

No.	Item	Descrição
1	Cockpit	[Opção] Controlador para ensino direto.
2	Flange da ferramenta	A área onde a ferramenta deve ser instalada.
3	E/S da flange	Portas de E/S para controle de ferramentas. (Entrada digital 2 canais, saída 2 canais)
4	LED (1 eixos)	Cor indica o estado do robot. (2.12-pt_PT) Estado específico do modo e cores do LED da flangeConsulte "" para obter mais informações sobre o status do robô.
5	Conector	Usado para aplicação de energia e comunicação do robô.

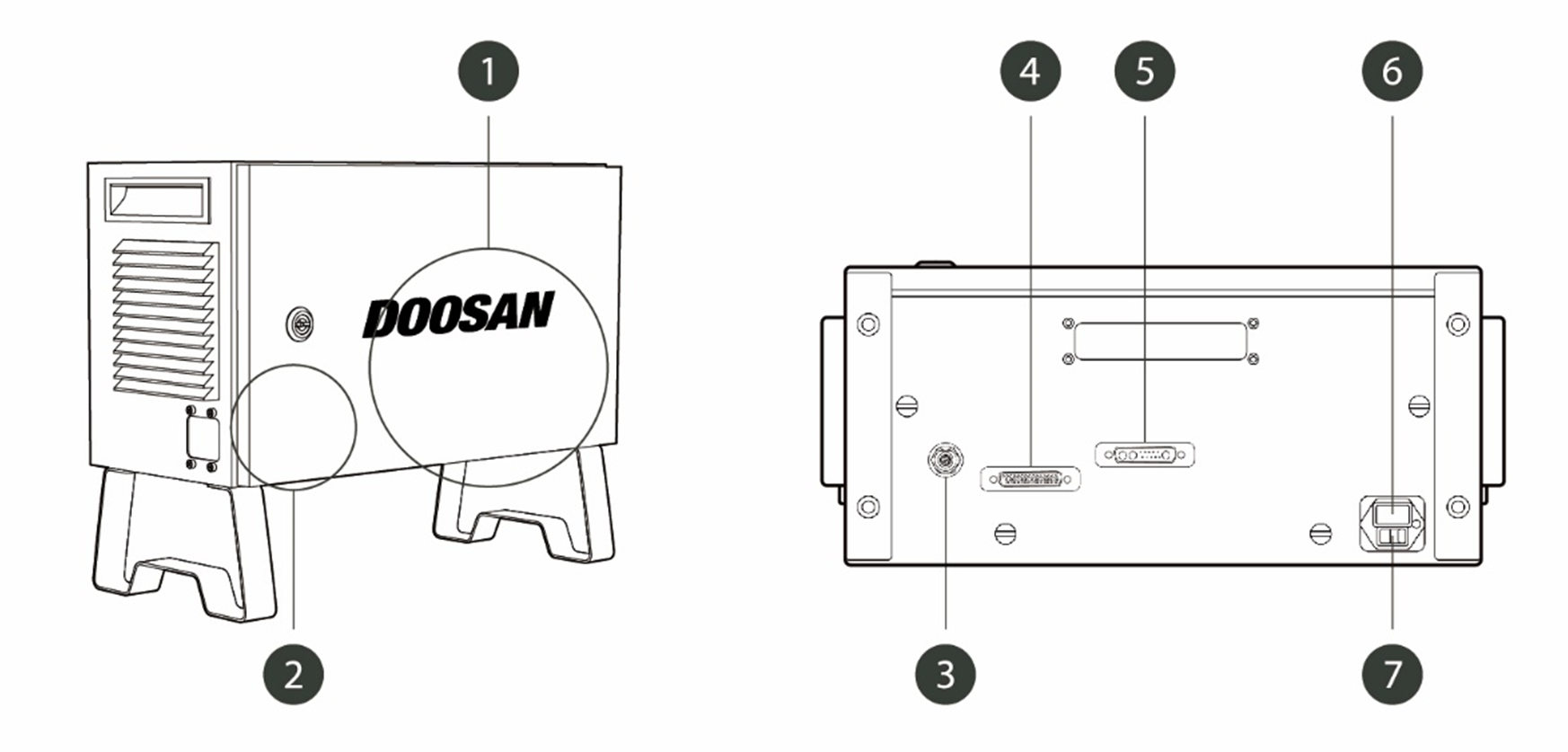

Controlador

No.	Item	Descrição
1	Ligação E/S (interna)	Pode ser ligado ao controlador de outro robô ou ao dispositivo periférico.
2	Botão de paragem de emergência Interrutor de definição (interno)	A chave deve ser ajustada para a configuração real para usar o pendente de costura, o pendente inteligente ou o botão de parada de emergência. Defina a definição do interrutor de definição do botão de paragem de emergência(2.12-pt_PT) Definir o interrutor de configuração do botão de paragem de emergência. Configure de acordo com a secçãoo. Se as definições no interrutor forem diferentes da configuração real, o botão de paragem de emergência não funciona e as situações de emergência podem causar ferimentos ao utilizador, por isso, certifique-se de que verifica as definições e o funcionamento do botão de paragem de emergência.
3	Botão de parada de emergência e conexão do pendente inteligente	Ligue o cabo do botão de paragem de emergência ou do Smart Pendant ao controlador.
4	Ligação do cabo pendente de costura	Conete o cabo do pendente de costura ao controlador.
5	Ligação do cabo do coletor	Ligue o cabo do coletor ao controlador.
6	Ligação de alimentação	Ligue a alimentação ao controlador.
7	Interrutor de alimentação	Permite ligar ou desligar a alimentação principal do controlador. Ligar/desligar o sistema Para obter mais informações, consulte .

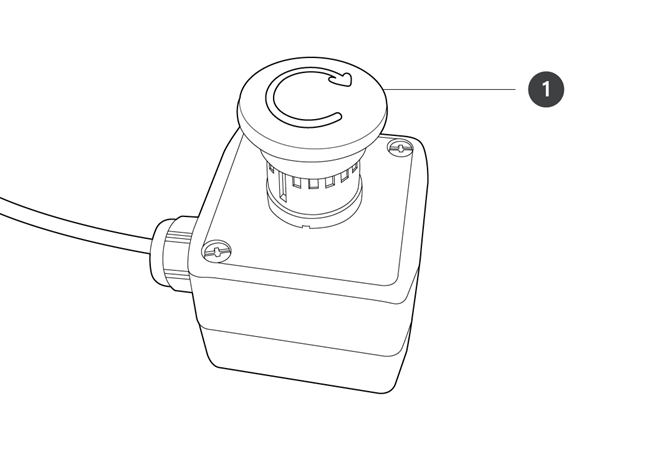

No.	Item	Descrição
1	Botão de paragem de emergência	Em caso de emergência, o robot pode ser parado premindo o botão.

O Smart Pendant é um produto opcional, não um componente básico, e deve ser adquirido separadamente. Para obter mais recursos do produto(2.12-pt_PT) Anexo. Pendente inteligente (Série A), consulte .

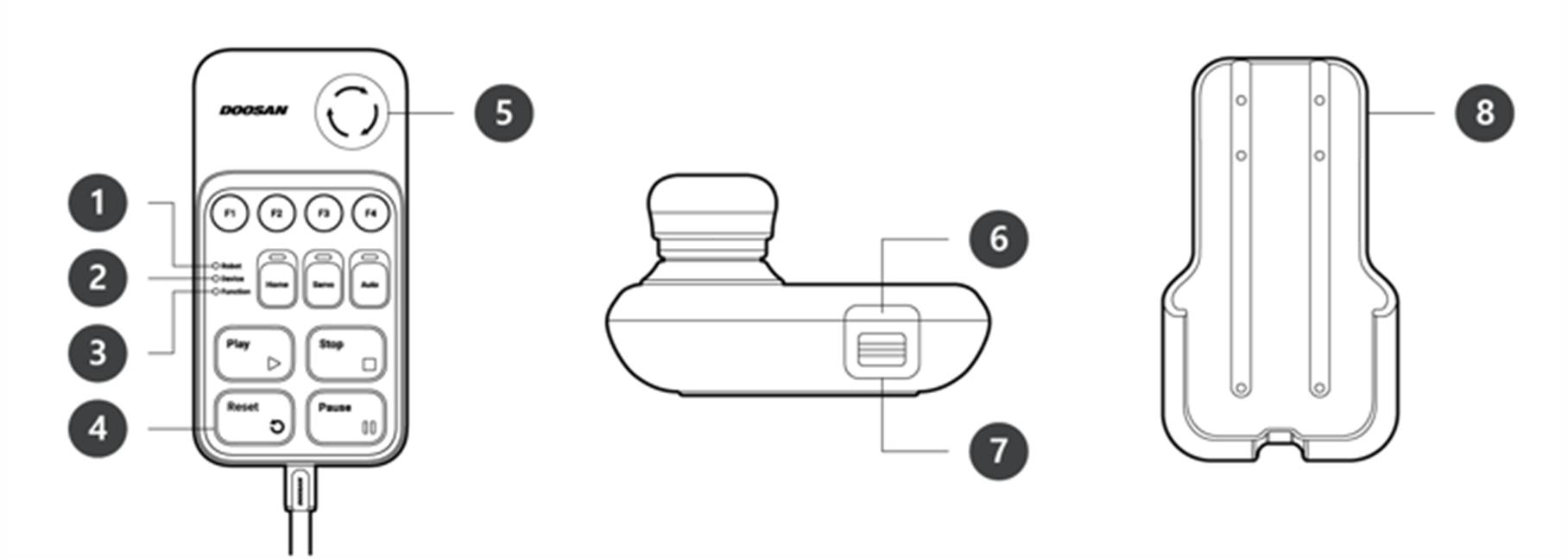

No.	Item	Descrição
1	Robot LED	Mostra a cor do LED de estado do robot para o utilizador, indicando o estado do robot.
2	Device LED	Indica se o modo pendente inteligente foi introduzido.
3	Function LED	Quando os quatro botões de sinal de entrada (f1 a F4) são premidos, o LED acende-se para indicar o estado premido.
4	Secção do botão	4 Botões de sinal de entrada (f1 a F4), Home, Server, Auto, Play, Há um total de 11 botões: Stop (Parar), Reset (Repor) e Pause (Pausa).
5	Botão de paragem de emergência	Em caso de emergência, o robot pode ser parado premindo o botão.
6	Botão de alimentação	A alimentação principal do Smart Pendant pode ser ligada ou desligada.
7	Suporte de correia	Pode utilizar a lâmpada numa posição fixa.
8	Suporte de montagem	Monte o suporte na parede para armazenar o pendente inteligente.

Para clientes que usam o SW V2.8 e superior, anexe a etiqueta Reset (Redefinir) ao botão Resume (Retomar) na Smart Pendant (Pendente inteligente).
Para clientes que usam as versões SW V2.8 e inferior, a etiqueta de redefinição não é necessária porque o dispositivo suspenso inteligente opera com a função Continuar em vez da função Redefinir.
Tenha cuidado ao utilizar a etiqueta, pois pode estar em falta durante a utilização.

Os pendants da cadela são opcionais, não padrão, e devem ser comprados separadamente

Não	Item	Descrição
1	Botão de alimentação	A alimentação elétrica do pendente de costura pode ser ligada ou desligada. Ligar/desligar o sistema Para obter mais informações, consulte .
2	LED de alimentação	Acende-se quando a alimentação está ligada.
3	Botão de paragem de emergência	Em caso de emergência, o robot pode ser parado premindo o botão.
4	Botão de orientação da mão	Pode manter o robot premido e movê-lo para a posição pretendida premindo o botão.

Se precisar de proteger e montar a suspensão Teach durante o seu trabalho, as nossas coberturas macias tornarão a sua utilização mais segura e fácil.
