Verbinden Sie das Roboterkabel mit der Steuerung
-

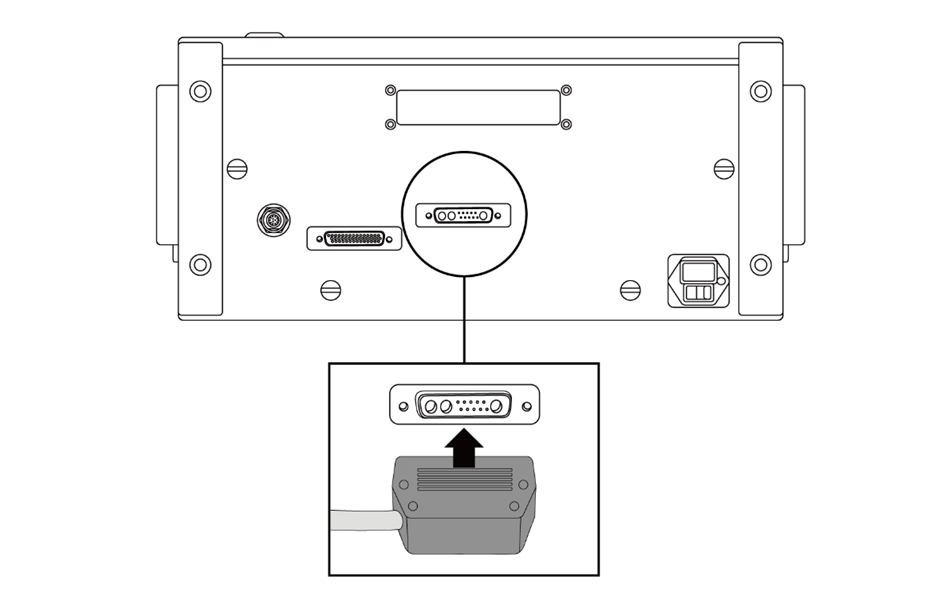

Das Handhabungsautomatkabel, das am Handhabungsautomat angeschlossen ist, in den entsprechenden Stecker des Steuergeräts eindrücken, bis ein hörbares Klickgeräusch zu vernehmen ist und das Kabel somit an einer Lockerung gehindert wird.
-
Bei eingeschaltetem Roboter das Kabel nicht vom Handhabungsautomaten oder Steuergerät trennen. Dies kann zu einer Beschädigung des Roboters führen.
-
Das Kabel zum Handhabungsautomaten darf nicht modifiziert oder verlängert werden.
-
Bei Installation des Steuergerät auf dem Boden ist mindestens 50 mm Freiraum auf beiden Seiten zu gewährleisten, um eine Belüftung zu ermöglichen.
-
Vor dem Einschalten des Steuergerät ein ordnungsgemäßes Einrasten der Steckverbinder sicherstellen.
-
Bei der Konfiguration des Systems ist die Installation einer Vorrichtung zur Geräuschminderung angeraten, um Geräuscheinwirkung und Fehlfunktion des Systems zu verhindern.
-

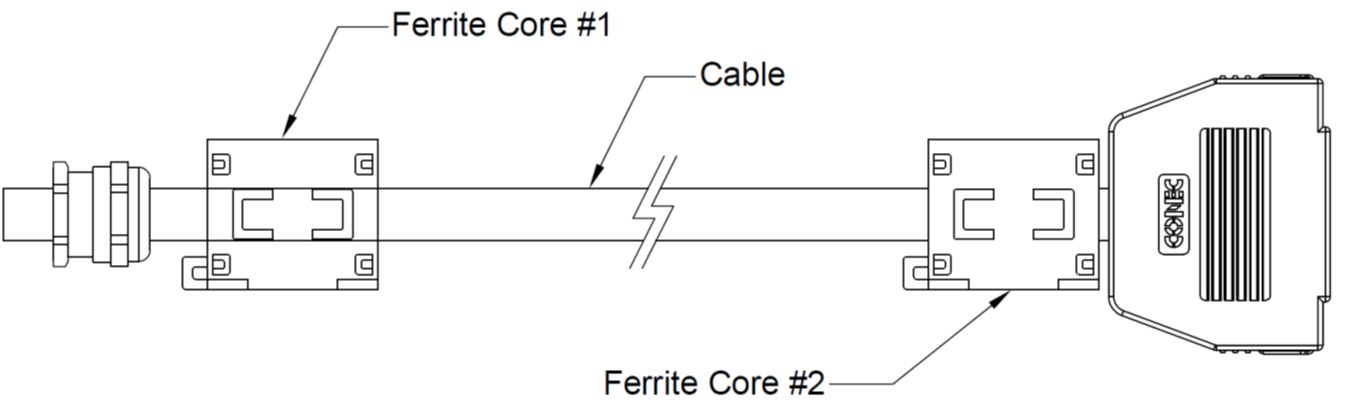

Wenn durch elektromagnetische Wellen erzeugtes Rauschen den Betrieb beeinträchtigt, muss zur Gewährleistung eines normalen Betriebs ein Ferritkern an beiden Enden des Handhabungsautomatkabels eingebaut werden. Der Einbauort ist wie folgt:
