Den Handhabungsautomaten mit Schrauben M8 in den vier Bohrungen 9,5 mm am Fuß des Handhabungsautomaten befestigen.
-
Zum Festziehen der Schrauben wird ein Anzugsdrehmoment von 20 Nm angeraten.
Unterlegscheiben (federnd-flach) verhindern ein Lösen durch Vibration.
-
Mit Zapfen Φ5 zur Standortmarkierung den Handhabungsautomaten exakt an einem festen Standort installieren.

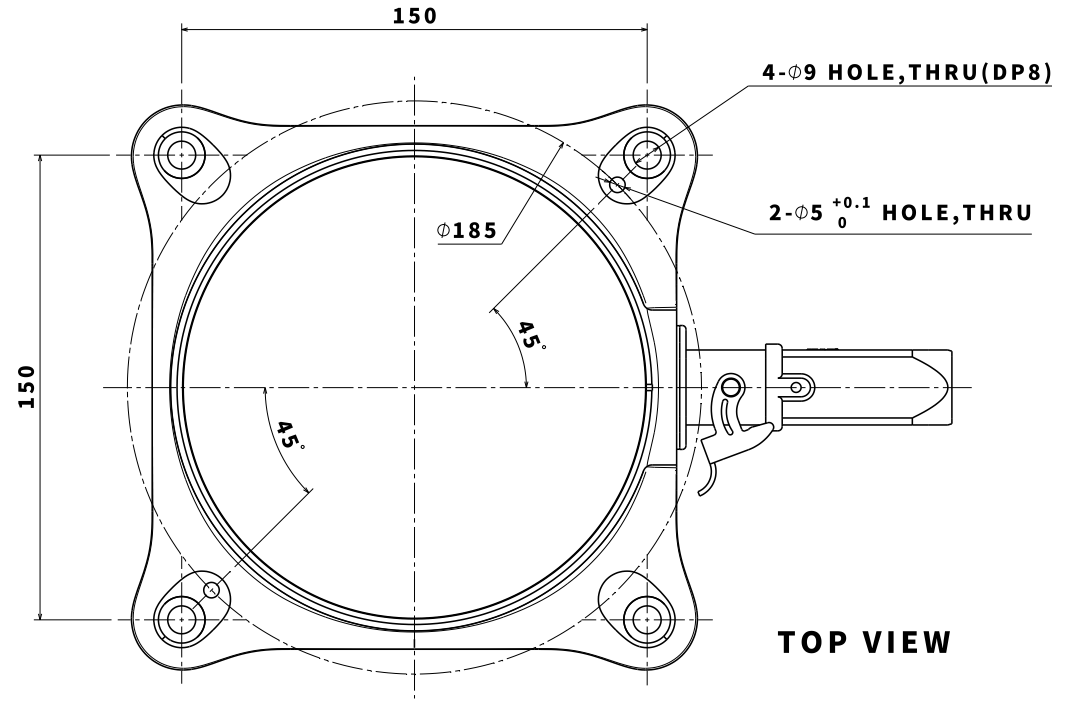

Technische Zeichnung des Handhabungsautomatfußes (M-Serie) [mm]

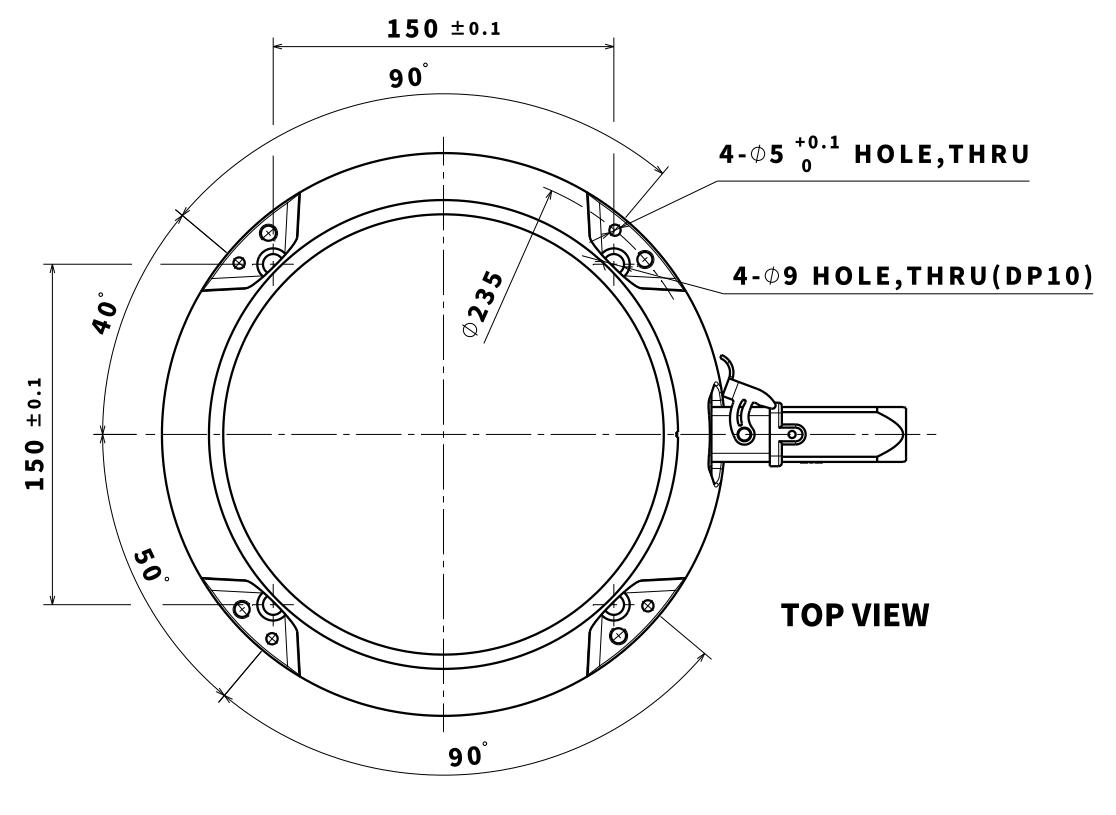

Technische Zeichnung des Handhabungsautomatfußes (H-Serie) [mm]
-
Die Schrauben vollständig festziehen, um eine Lockerung während des Betriebs des Handhabungsautomaten zu verhindern.
-
Den Fuß des Handhabungsautomaten auf einer stabilen Oberfläche installieren, die den während des Betriebs erzeugten Lasten standhält (10 Mal das maximale Drehmoment und 5 Mal das Gewicht des Roboters).
-
Der Roboter interpretiert Vibrationen des Handhabungsautomatfußes als Kollision und aktiviert den Not-Aus. Deshalb darf bei Installation an Orten, die automatisch ihre Position verändern, der Fuß nicht an einem Ort installiert werden, der bei Bewegung eine hohe Beschleunigung aufweist.
-
Den Handhabungsautomaten mit den entsprechenden Verfahren an einem festgelegten Standort montieren. Die Befestigungsfläche muss fest sein, d. h. sie darf nicht nachgeben.
-
Bei Kontakt mit Wasser über einen längeren Zeitraum wird der Handhabungsautomat beschädigt. Deshalb darf er nicht in einer Umgebung mit hoher Feuchtigkeit oder unter Wasser betrieben werden.
