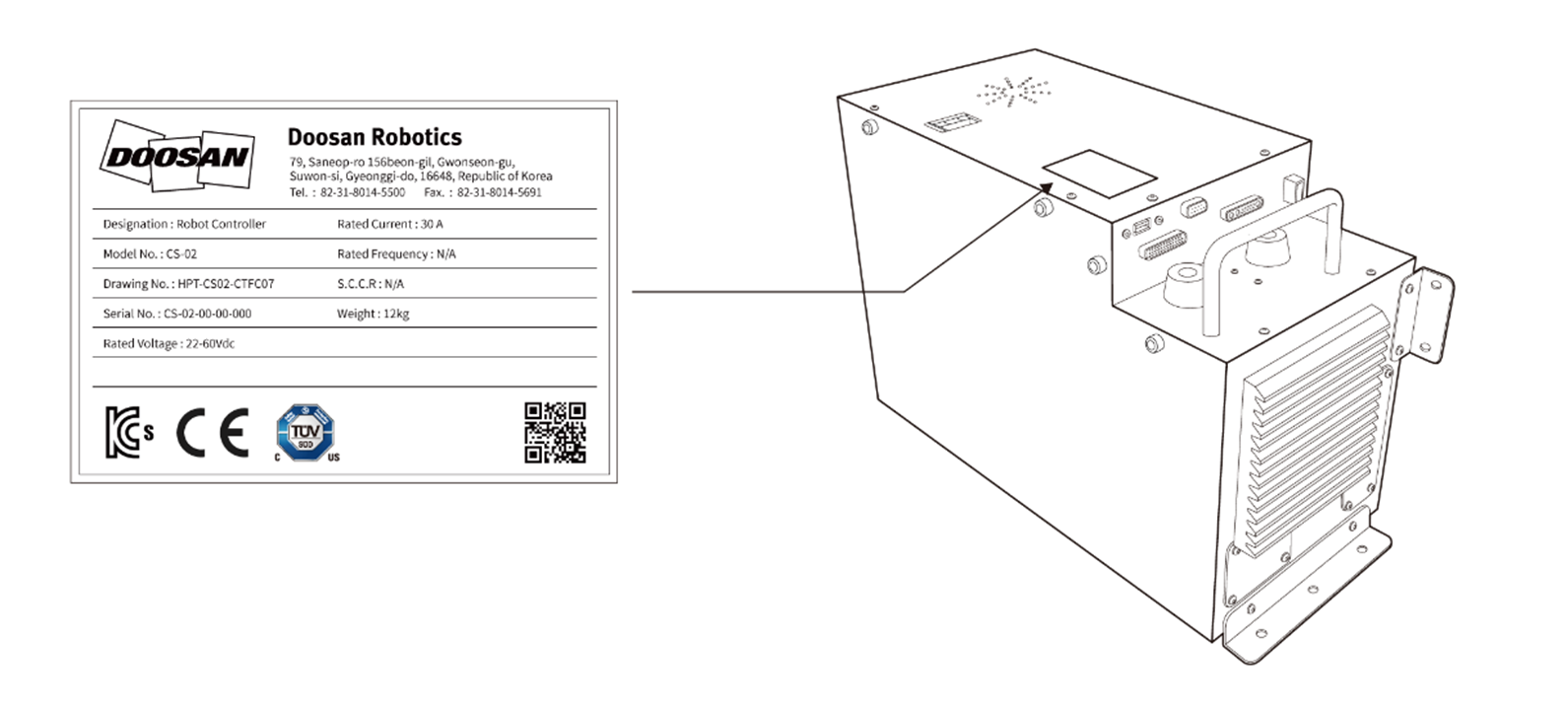

Présentation du produit (CS-02)

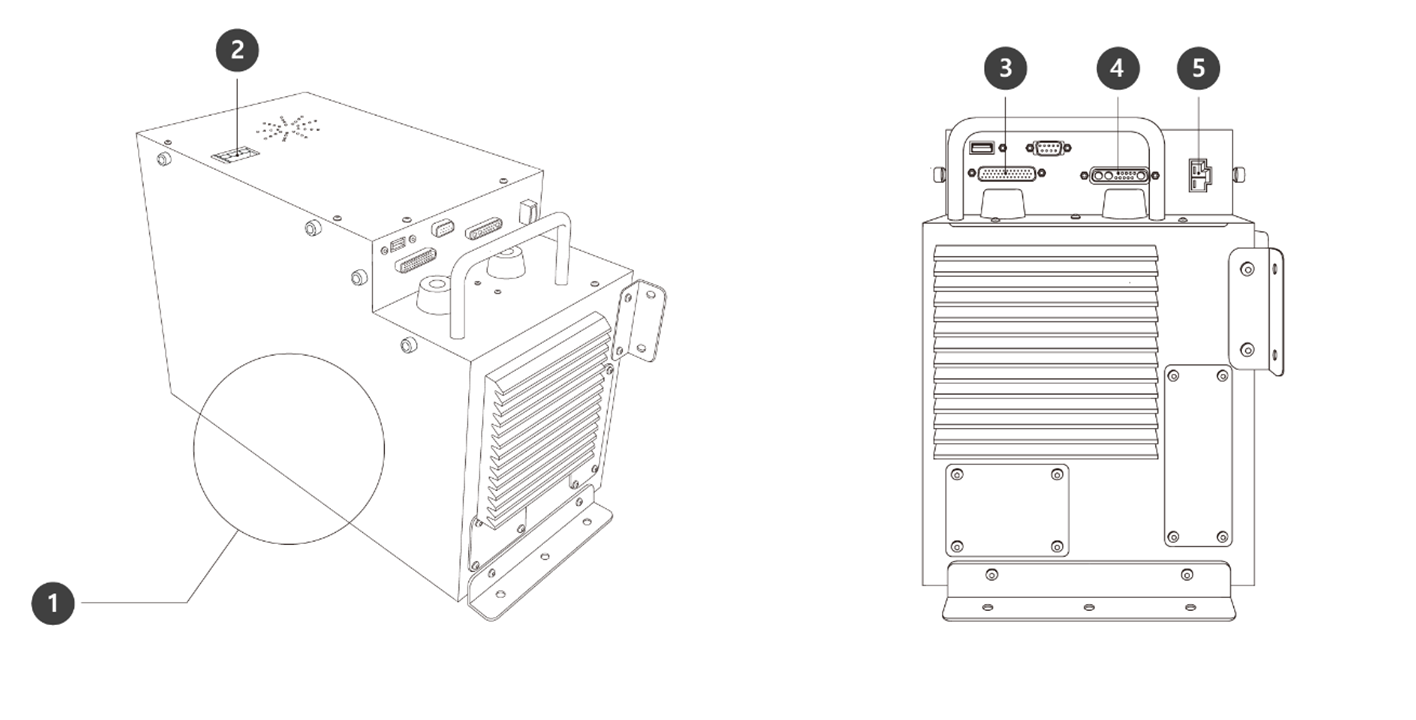

N°

Élément

Description

1

Borne de connexion E / S (interne)

Utilisé pour connecter le contrôleur ou les périphériques.

2

Interrupteur

Utilisé pour allumer/éteindre l'alimentation principale du contrôleur.

3

Boîtier d'apprentissage  borne de connexion de câble

Utilisé pour connecter le câble du boîtier d'apprentissage au contrôleur.

4

Robot borne de connexion de câble

Utilisé pour connecter le câble du robot au contrôleur.

5

Borne de connexion d'alimentation

Utilisé pour connecter l'alimentation du contrôleur.

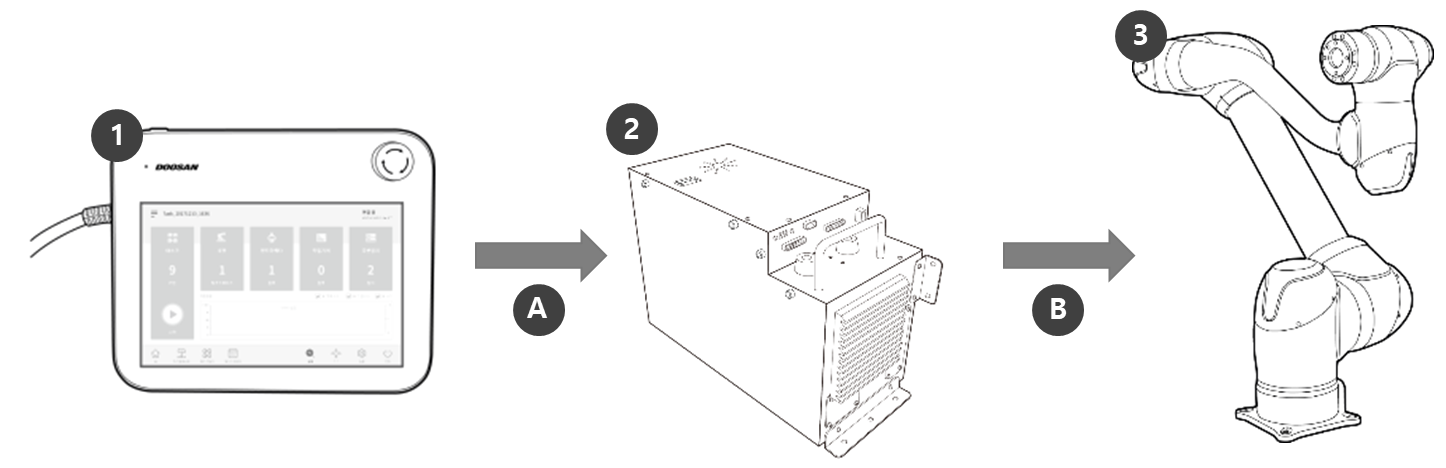

1

Boîtier d'apprentissage

il s'agit d'un dispositif permettant de gérer l'ensemble du système, capable d'apprendre au robot des positions particulières et de configurer les paramètres relatifs au manipulateur et au boîtier de contrôle.

2

Contrôleur

règle le mouvement du robot en fonction de la position ou du mouvement défini par le boîtier d'apprentissage. Il dispose de plusieurs ports d'E/S permettant de connecter et d'utiliser différents types d'équipements et d'appareils.

3

Manipulateur

il s'agit d'un robot industriel collaboratif pouvant réaliser des tâches de transport et d'assemblage à l'aide de divers outils.

A

Commande/
surveillance

B

Puissance/
réseau
